Джерело тиску рідини для маловитратних пристроїв
Номер патенту: 16487
Опубліковано: 15.08.2006
Автори: Роганов Лев Леонідович, Абрамова Любов Миколаївна, Роганов Максим Львович
Формула / Реферат
Джерело тиску рідини для маловитратних пристроїв, що містить корпус з порожниною, заповненою робочим середовищем (рідиною, мастилом, гідропластмасою тощо), на яке діє ущільнений плунжер, зв'язаний з механізмом переміщення, виконаний у вигляді гвинта або поршня, розміщених у корпусі, яке відрізняється тим, що плунжер оснащений стрижнем, зв'язаним з механізмом переміщення, а в корпусі виконані канали для відводу, підживлення та контролю тиску робочого середовища.
Текст

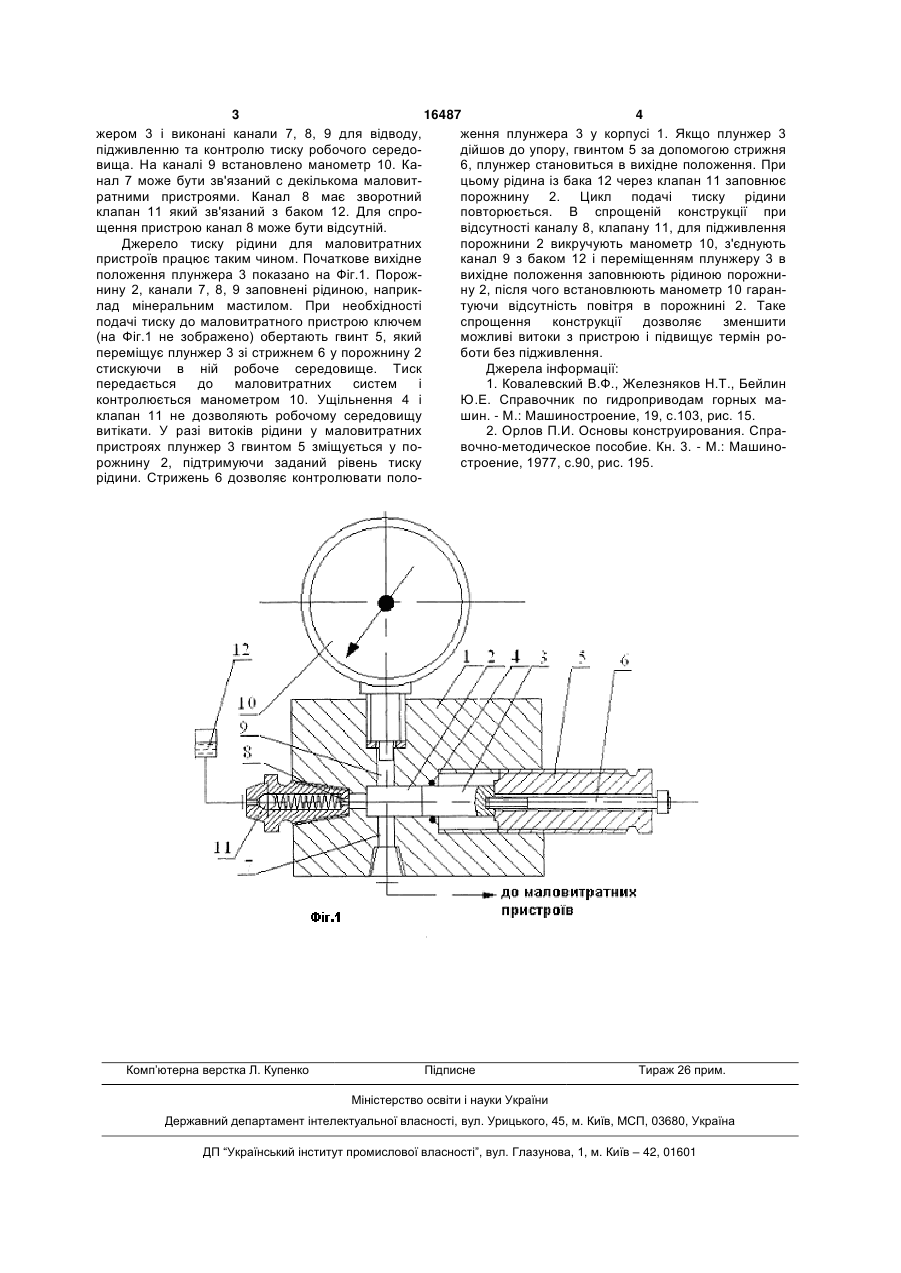

Джерело тиску рідини для маловитратних пристроїв, що містить корпус з порожниною, запо 3 16487 4 жером 3 і виконані канали 7, 8, 9 для відводу, ження плунжера 3 у корпусі 1. Якщо плунжер 3 підживленню та контролю тиску робочого середодійшов до упору, гвинтом 5 за допомогою стрижня вища. На каналі 9 встановлено манометр 10. Ка6, плунжер становиться в вихідне положення. При нал 7 може бути зв'язаний с декількома маловитцьому рідина із бака 12 через клапан 11 заповнює ратними пристроями. Канал 8 має зворотний порожнину 2. Цикл подачі тиску рідини клапан 11 який зв'язаний з баком 12. Для спроповторюється. В спрощеній конструкції при щення пристрою канал 8 може бути відсутній. відсутності каналу 8, клапану 11, для підживлення Джерело тиску рідини для маловитратних порожнини 2 викручують манометр 10, з'єднують пристроїв працює таким чином. Початкове вихідне канал 9 з баком 12 і переміщенням плунжеру 3 в положення плунжера 3 показано на Фіг.1. Порожвихідне положення заповнюють рідиною порожнинину 2, канали 7, 8, 9 заповнені рідиною, наприкну 2, після чого встановлюють манометр 10 гаранлад мінеральним мастилом. При необхідності туючи відсутність повітря в порожнині 2. Таке подачі тиску до маловитратного пристрою ключем спрощення конструкції дозволяє зменшити (на Фіг.1 не зображено) обертають гвинт 5, який можливі витоки з пристрою і підвищує термін ропереміщує плунжер 3 зі стрижнем 6 у порожнину 2 боти без підживлення. стискуючи в ній робоче середовище. Тиск Джерела інформації: передається до маловитратних систем і 1. Ковалевский В.Ф., Железняков Н.Т., Бейлин контролюється манометром 10. Ущільнення 4 і Ю.Е. Справочник по гидроприводам горных маклапан 11 не дозволяють робочому середовищу шин. - М.: Машиностроение, 19, с.103, рис. 15. витікати. У разі витоків рідини у маловитратних 2. Орлов П.И. Основы конструирования. Спрапристроях плунжер 3 гвинтом 5 зміщується у повочно-методическое пособие. Кн. 3. - М.: Машинорожнину 2, підтримуючи заданий рівень тиску строение, 1977, с.90, рис. 195. рідини. Стрижень 6 дозволяє контролювати поло Комп’ютерна верстка Л. Купенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюSource of liquid pressure for low flow rate units
Автори англійськоюRohanov Lev Leonidovych, Abramova Liubov Mykolaivna, Rohanov Maksym Lvovych
Назва патенту російськоюИсточник давления жидкости для малорасходных устройств
Автори російськоюРоганов Лев Леонидович, Абрамова Любовь Николаевна, Роганов Максим Львович
МПК / Мітки
МПК: F16K 21/00
Мітки: пристроїв, джерело, тиску, рідини, маловитратних
Код посилання
<a href="https://ua.patents.su/2-16487-dzherelo-tisku-ridini-dlya-malovitratnikh-pristrov.html" target="_blank" rel="follow" title="База патентів України">Джерело тиску рідини для маловитратних пристроїв</a>
