Регулятор тиску для маловитратних пристроїв

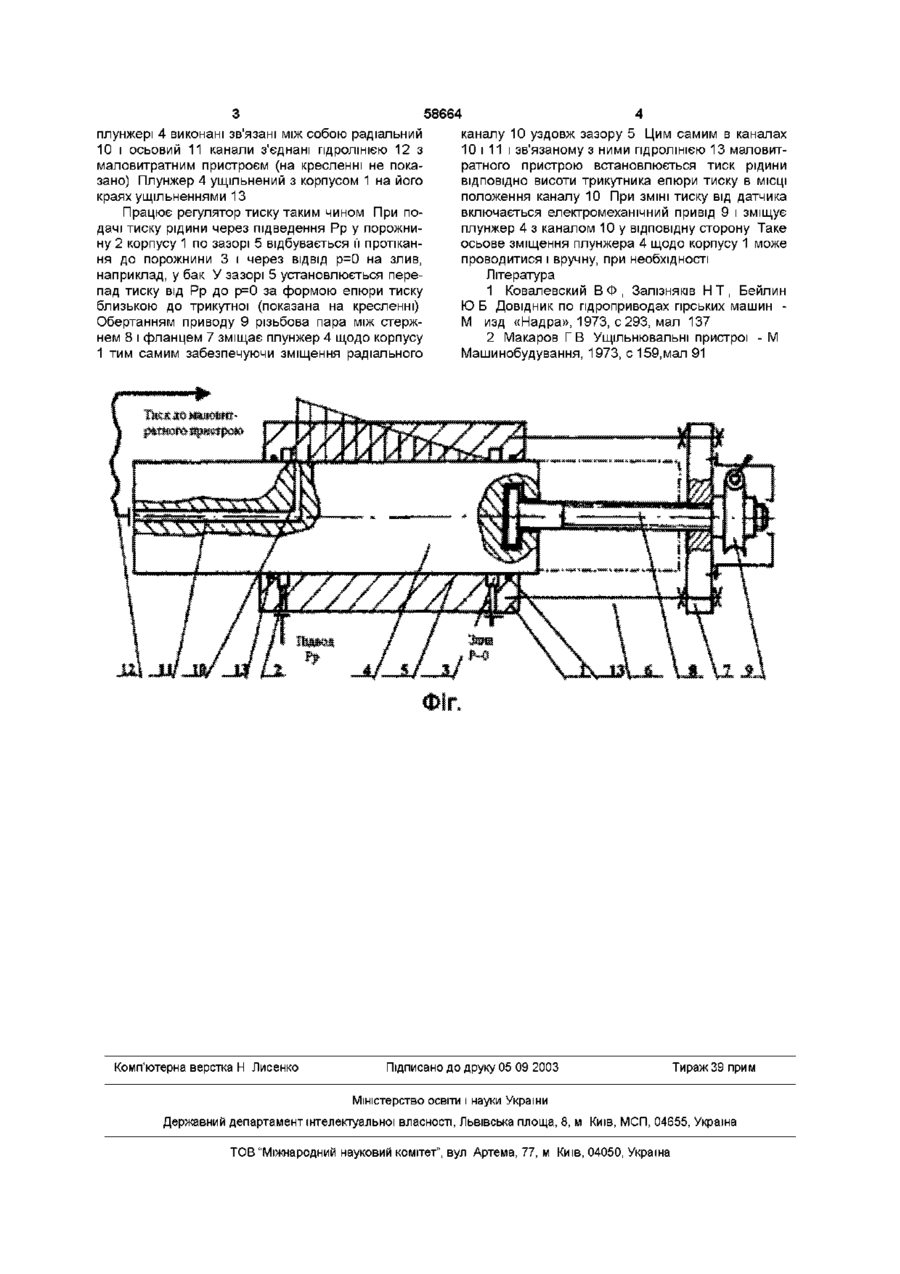

Регулятор тиску для маловитратних пристроїв пдроприводу складається з корпусу з порожнинами підведення і зливу рідини і розміщеного в роз Винахід відноситься до галузі об'ємного пдроприводу і може знайти застосування для високоточного регулювання тиску в маловитратних чи безвідходних пристроях ВІДОМІ конструкції регуляторів тиску які застосовуються для виміру тиску в гідросистемі /1/, що складаються з корпусу з порожнинами підведення, відводу рідини з розміщеним у розточенні корпусу плунжером, що має можливість зміщатися відносно корпусу пружиною, а також під дією різниці тиску рідини на його торцеві поверхні, на одній з яких розміщений запобіжний клапан навантажений пружиною, що зміщується різьбовою парою з ручним приводом Такий регулятор має складну конструкцію, велику КІЛЬКІСТЬ деталей, низький ККД, оскільки для маловитратних пристроїв підтримка тиску супроводжується великими витоками рідини високого тиску через різку зміну перетину для проходу рідини при регулюванні тиску і неконтрольованих витоків через зазори між корпусом і плунжером (золотником) регулятора ВІДОМІ також конструкції щілинних ущільнень, виконаних у виді плунжера, розміщеного у втулці з радіальним каналом у СТІНЦІ, ущільненої з корпусом, у якому розміщена порожнина з робочим тиском рідини, що має можливість перетікати по зазору між плунжером і втулкою з порожнини з робочим тиском рідини в порожнину з'єднану зі зливом При цьому в ЩІЛИНІ створюється перемінний тиск рідини від робочого до зливного близьких до нуля і епюра тиску близька до трикутника 121 точенні корпусу з зазором плунжера, що має можливість зміщатися відносно корпусу різьбовою парою з ручним чи електромеханічним приводом, який відрізняється тим, що в плунжері виконані зв'язані між собою радіальний і осьовий канали, з'єднані пдролінією з маловитратним пристроєм, радіальний канал розміщений між порожнинами підведення і зливу рідини в корпусі з можливістю відбору рідини з зазору між ними шляхом осьового зміщення плунжера Загальними суттєвими ознаками відомого регулятора, та того, що заявляється, є те, що використовується тільки один рівень тиску в зазорі між плунжером і втулкою, що відповідає положенню радіального каналу в ній В основу винаходу поставлена задача спрощення конструкції регулятора тиску шляхом того, що в плунжері виконані зв'язані між собою радіальний і осьовий канали, з'єднані з маловитратним пристроєм Радіальний канал розміщений між порожнинами підведення і зливу рідини в корпусі з можливістю добору рідини з зазору між ними шляхом осьового зміщення плунжера Виконання в плунжері осьового і радіального каналів дозволяє подавати в маловитратний пристрій рідину з тиском, що відповідає його тиску в зазорі між порожниною робочого тиску і зливу, що відповідає положенню радіального каналу в плунжері щодо цих порожнин Таке виконання регулятора тиску значно спрощує його конструкцію, зменшує КІЛЬКІСТЬ деталей і підвищує ККД за рахунок зменшення витоків Сутність винаходу пояснюється кресленням, де на фіг зображений поздовжній розріз регулятора тиску Регулятор тиску складається з корпусу 1 з порожниною 2 підведення рідини і порожнини 3 зливу рідини, плунжера 4 розміщеного в корпусі 1 з зазором 5 3 корпусом 1 жорстко з'єднаний, наприклад, шпильками 6 фланець 7, що утворює різьбову пару зі стержнем 8, що зв'язаний шарнірно з плунжером 4 і може приводитися в обертання або вручну, або електромеханічним приводом 9 У (О (О 00 ю 58664 плунжері 4 виконані зв'язані між собою радіальний каналу 10 уздовж зазору 5 Цим самим в каналах 10 і осьовий 11 канали з'єднані пдролінією 12 з 10 і 11 і зв'язаному з ними пдролінією 13 маловитмаловитратним пристроєм (на кресленні не покаратного пристрою встановлюється тиск рідини зано) Плунжер 4 ущільнений з корпусом 1 на його ВІДПОВІДНО висоти трикутника епюри тиску в МІСЦІ краях ущільненнями 13 положення каналу 10 При ЗМІНІ тиску від датчика включається електромеханічний привід 9 і зміщує Працює регулятор тиску таким чином При поплунжер 4 з каналом 10 у відповідну сторону Таке дачі тиску рідини через підведення Рр у порожниосьове зміщення плунжера 4 щодо корпусу 1 може ну 2 корпусу 1 по зазорі 5 відбувається її протіканпроводитися і вручну, при необхідності ня до порожнини 3 і через ВІДВІД р=0 на злив, Література наприклад, у бак У зазорі 5 установлюється перепад тиску від Рр до р=0 за формою епюри тиску 1 Ковалевский В Ф , Залізняків Н Т , Бейлин близькою до трикутної (показана на кресленні) Ю Б Довідник ПО гідроприводах гірських машин Обертанням приводу 9 різьбова пара між стержМ изд «Надра», 1973, с 293, мал 137 нем 8 і фланцем 7 зміщає плунжер 4 щодо корпусу 2 Макаров Г В Ущільнювальні пристрої - М 1 тим самим забезпечуючи зміщення радіального Машинобудування, 1973, с 159,мал 91 Комп'ютерна верстка Н Лисенко Підписано до друку 05 09 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
