Система змащування турбодетандерного агрегата
Номер патенту: 16531
Опубліковано: 15.08.2006
Автори: Бурняшев Аркадій Васильович, Воробьов Юрій Михайлович, Вішек Володимир Васильович, Моісеєв Сергій Вікторович
Формула / Реферат
Система змазування турбодетандерного агрегату, яка містить маслобак з газовіддільником, насос, маслоохолоджувач, гідроакумулятор, масляні ущільнення, регулятор перепаду тиску, лінії підведення і відводу мастила, лінію відводу маслогазової суміші і розміщену на ній поплавкову камеру з важелем, поплавком, затвором і сідлом, яка відрізняється тим, що поплавкова камера постачена демпфером, з'єднаним з важелем, і направляючою втулкою, у якій розміщений затвор, виконаний у вигляді підпружиненого стрижня зі сферичною поверхнею, яка контактує із сідлом.
Текст

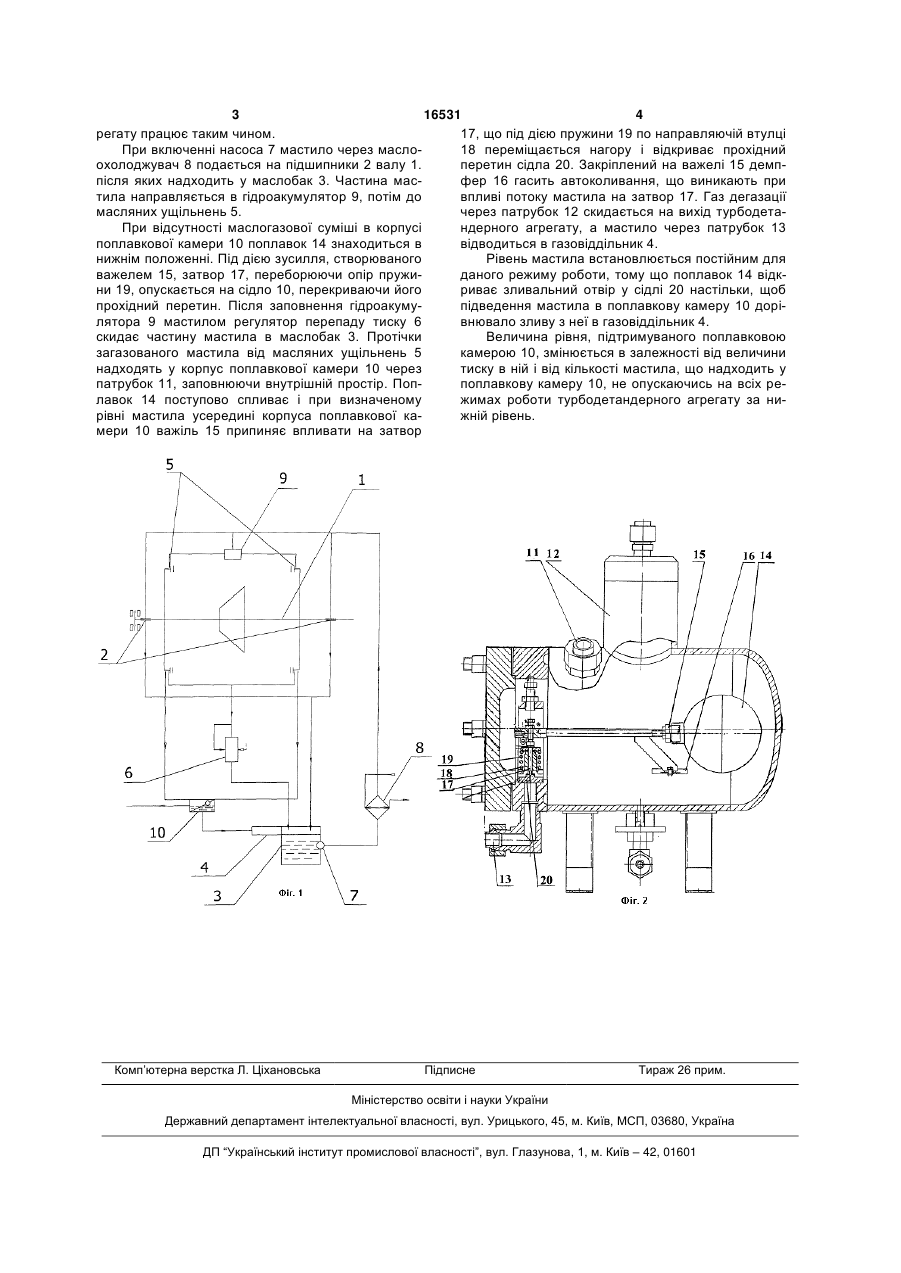

Система змащування турбодетандерного агрегату, що містить маслобак з газовіддільником, 3 16531 4 регату працює таким чином. 17, що під дією пружини 19 по направляючій втулці При включенні насоса 7 мастило через масло18 переміщається нагору і відкриває прохідний охолоджувач 8 подається на підшипники 2 валу 1. перетин сідла 20. Закріплений на важелі 15 демппісля яких надходить у маслобак 3. Частина масфер 16 гасить автоколивання, що виникають при тила направляється в гідроакумулятор 9, потім до впливі потоку мастила на затвор 17. Газ дегазації масляних ущільнень 5. через патрубок 12 скидається на вихід турбодетаПри відсутності маслогазової суміші в корпусі ндерного агрегату, а мастило через патрубок 13 поплавкової камери 10 поплавок 14 знаходиться в відводиться в газовіддільник 4. нижнім положенні. Під дією зусилля, створюваного Рівень мастила встановлюється постійним для важелем 15, затвор 17, переборюючи опір пружиданого режиму роботи, тому що поплавок 14 відкни 19, опускається на сідло 10, перекриваючи його риває зливальний отвір у сідлі 20 настільки, щоб прохідний перетин. Після заповнення гідроакумупідведення мастила в поплавкову камеру 10 дорілятора 9 мастилом регулятор перепаду тиску 6 внювало зливу з неї в газовіддільник 4. скидає частину мастила в маслобак 3. Протічки Величина рівня, підтримуваного поплавковою загазованого мастила від масляних ущільнень 5 камерою 10, змінюється в залежності від величини надходять у корпус поплавкової камери 10 через тиску в ній і від кількості мастила, що надходить у патрубок 11, заповнюючи внутрішній простір. Поппоплавкову камеру 10, не опускаючись на всіх релавок 14 поступово спливає і при визначеному жимах роботи турбодетандерного агрегату за нирівні мастила усередині корпуса поплавкової кажній рівень. мери 10 важіль 15 припиняє впливати на затвор Комп’ютерна верстка Л. Ціхановська Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюLubrication system of turbine expander
Автори англійськоюMoiseiev Serhii Viktorovych, Burniashev Arkadii Vasyliovych, Vishek Volodymyr Vasyliovych, Vorobiov Yurii Mykhailovych
Назва патенту російськоюСистема смазки турбодетандерного агрегата
Автори російськоюМоисеев Сергей Викторович, Бурняшев Аркадий Васильевич, Вишек Владимир Васильевич, Воробьев Юрий Михайлович
МПК / Мітки
МПК: F01D 25/00, F25B 11/00
Мітки: змащування, турбодетандерного, агрегата, система
