Хвилевий відбивач

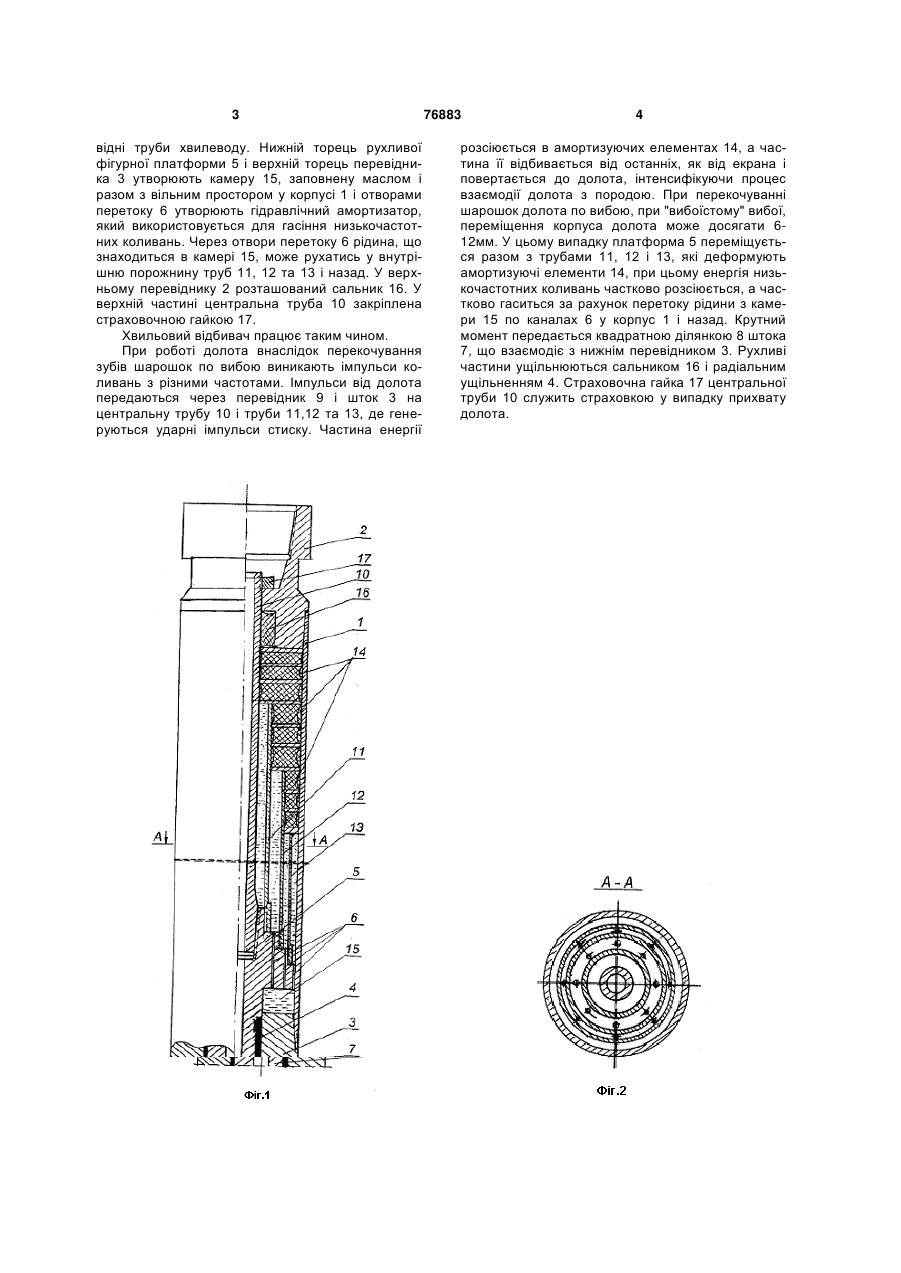

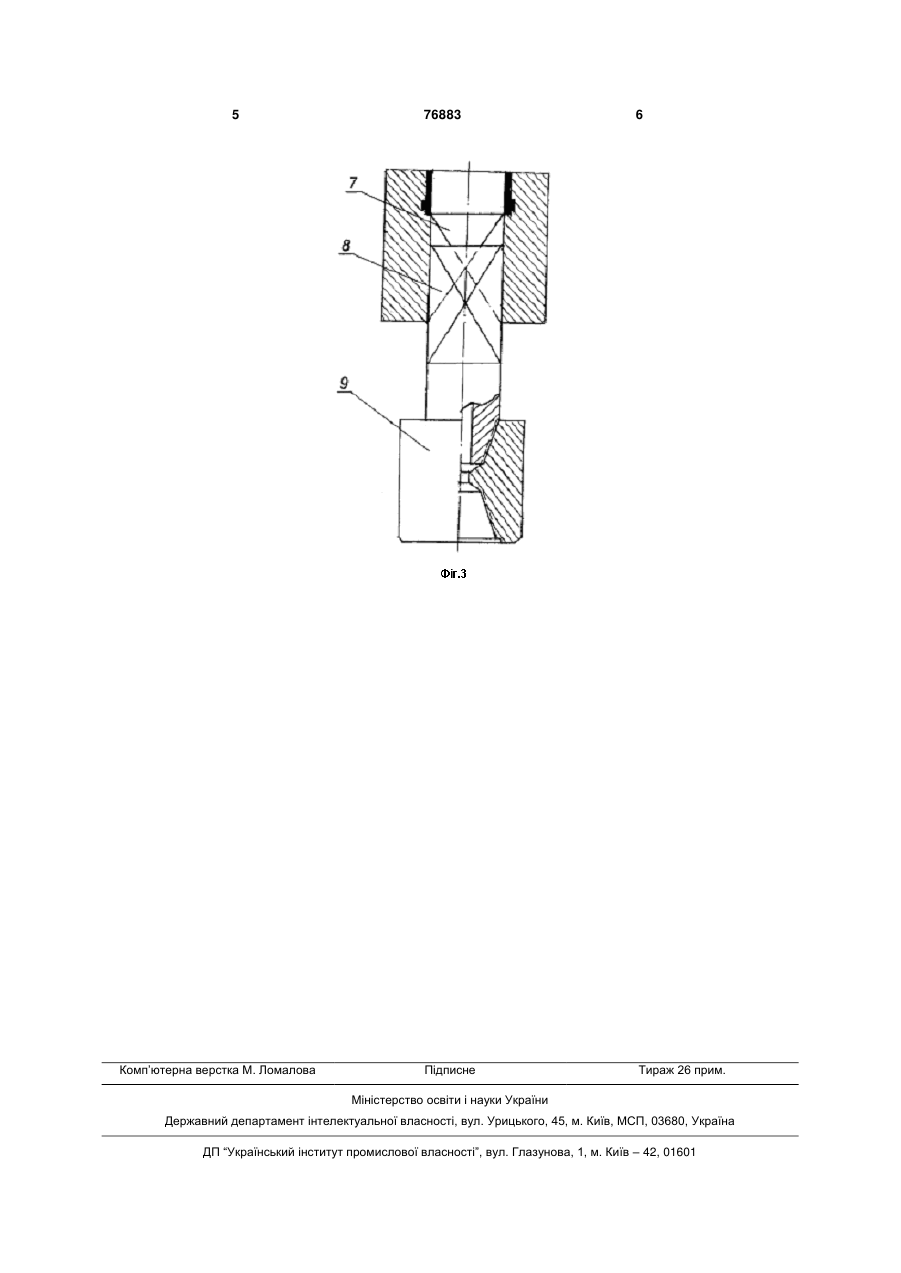

Хвилевий відбивач, який має корпус, перевідники, хвилевід з труб різного поперечного перерізу, амортизатор, який відрізняється тим, що хвилевід містить комплект концентрично розташованих труб різної висоти, які жорстко закріплені нижніми кінцями на рухливій фігурній платформі, що з'єднує їх з гідравлічним амортизатором, а верхніми кінцями упираються в амортизатор, який складений зі східчастих амортизуючих елементів, встановлених паралельно. (19) (21) 20041210404 (22) 17.12.2004 (24) 15.09.2006 (46) 15.09.2006, Бюл. №9, 2006р. (72) Малярчук Богдан Михайлович, Огородніков Петро Іванович, Світлицький Віктор Михайлович, Мельник Михайло Петрович, Лисяний Георгій Миколайович (73) ДОЧІРНЯ КОМПАНІЯ "УКРГАЗВИДОБУВАННЯ" НАЦІОНАЛЬНОЇ АКЦІОНЕРНОЇ КОМПАНІЇ "НАФТОГАЗ УКРАЇНИ" (56) UA 7278, Е21B17/06, 15.06.2005 SU 420751, Е21B17/06, 25.03.74 3 відні труби хвилеводу. Нижній торець рухливої фігурної платформи 5 і верхній торець перевідника 3 утворюють камеру 15, заповнену маслом і разом з вільним простором у корпусі 1 і отворами перетоку 6 утворюють гідравлічний амортизатор, який використовується для гасіння низькочастотних коливань. Через отвори перетоку 6 рідина, що знаходиться в камері 15, може рухатись у внутрішню порожнину труб 11, 12 та 13 і назад. У верхньому перевіднику 2 розташований сальник 16. У верхній частині центральна труба 10 закріплена страховочною гайкою 17. Хвильовий відбивач працює таким чином. При роботі долота внаслідок перекочування зубів шарошок по вибою виникають імпульси коливань з різними частотами. Імпульси від долота передаються через перевідник 9 і шток 3 на центральну трубу 10 і труби 11,12 та 13, де генеруються ударні імпульси стиску. Частина енергії 76883 4 розсіюється в амортизуючих елементах 14, а частина її відбивається від останніх, як від екрана і повертається до долота, інтенсифікуючи процес взаємодії долота з породою. При перекочуванні шарошок долота по вибою, при "вибоїстому" вибої, переміщення корпуса долота може досягати 612мм. У цьому випадку платформа 5 переміщується разом з трубами 11, 12 і 13, які деформують амортизуючі елементи 14, при цьому енергія низькочастотних коливань частково розсіюється, а частково гаситься за рахунок перетоку рідини з камери 15 по каналах 6 у корпус 1 і назад. Крутний момент передається квадратною ділянкою 8 штока 7, що взаємодіє з нижнім перевідником 3. Рухливі частини ущільнюються сальником 16 і радіальним ущільненням 4. Страховочна гайка 17 центральної труби 10 служить страховкою у випадку прихвату долота. 5 Комп’ютерна верстка М. Ломалова 76883 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
