Привід круглов’язальної машини
Номер патенту: 16539
Опубліковано: 15.08.2006
Автори: Піпа Борис Федорович, Коньков Георгій Ігорович, Павленко Георгій Іванович, Марченко Анатолій Іванович
Формула / Реферат
Привід круглов'язальної машини, що містить електродвигун з валом та вертикальний привідний вал, кінематично з'єднані між собою за допомогою механічних передач, який відрізняється тим, що механічні передачі виконані у вигляді ланцюгової передачі з ведучою зірочкою, жорстко встановленою на валу електродвигуна, та веденою зірочкою, жорстко встановленою на вертикальному привідному валу.
Текст

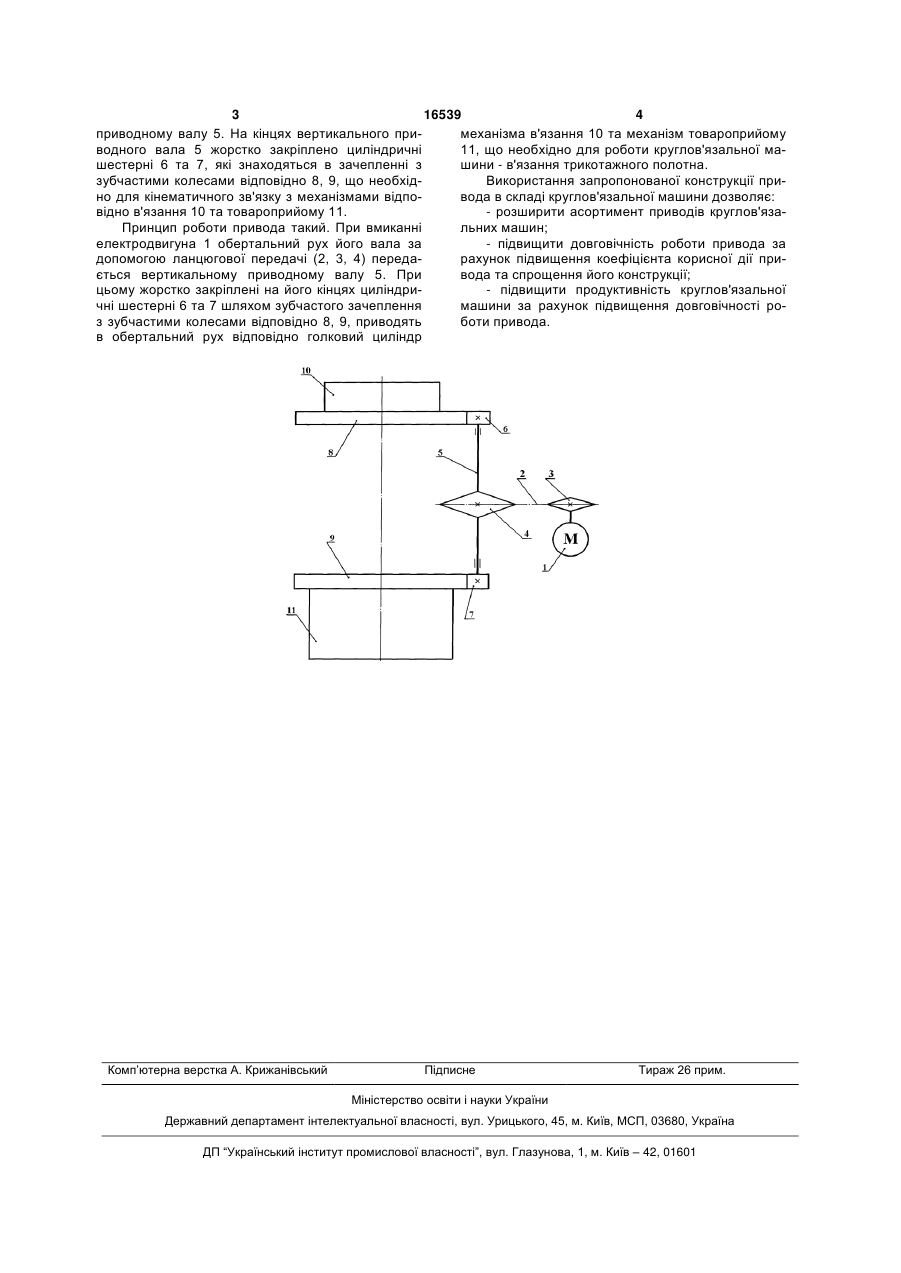

Привід круглов'язальної машини, що містить електродвигун з валом та вертикальний привідний вал, кінематично з'єднані між собою за допомогою механічних передач, який відрізняється тим, що механічні передачі виконані у вигляді ланцюгової передачі з ведучою зірочкою, жорстко встановленою на валу електродвигуна, та веденою зірочкою, жорстко встановленою на вертикальному привідному валу. (19) (21) u200601454 (22) 13.02.2006 (24) 15.08.2006 (46) 15.08.2006, Бюл. № 8, 2006 р. (72) Піпа Борис Федорович, Коньков Георгій Ігорович, Марченко Анатолій Іванович, Павленко Георгій Іванович (73) КИЇВСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ТЕХНОЛОГІЙ ТА ДИЗАЙНУ 3 16539 4 приводному валу 5. На кінцях вертикального примеханізма в'язання 10 та механізм товароприйому водного вала 5 жорстко закріплено циліндричні 11, що необхідно для роботи круглов'язальної машестерні 6 та 7, які знаходяться в зачепленні з шини - в'язання трикотажного полотна. зубчастими колесами відповідно 8, 9, що необхідВикористання запропонованої конструкції прино для кінематичного зв'язку з механізмами відповода в складі круглов'язальної машини дозволяє: відно в'язання 10 та товароприйому 11. - розширити асортимент приводів круглов'язаПринцип роботи привода такий. При вмиканні льних машин; електродвигуна 1 обертальний рух його вала за - підвищити довговічність роботи привода за допомогою ланцюгової передачі (2, 3, 4) передарахунок підвищення коефіцієнта корисної дії приється вертикальному приводному валу 5. При вода та спрощення його конструкції; цьому жорстко закріплені на його кінцях циліндри- підвищити продуктивність круглов'язальної чні шестерні 6 та 7 шляхом зубчастого зачеплення машини за рахунок підвищення довговічності роз зубчастими колесами відповідно 8, 9, приводять боти привода. в обертальний рух відповідно голковий циліндр Комп’ютерна верстка А. Крижанівський Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDrive of round-knitting machine
Автори англійськоюPipa Borys Fedorovych, Konkov Heorhii Ihorovych, Marchenko Anatolii Ivanovych, Pavlenko Heorhii Ivanovych
Назва патенту російськоюПривод кругловязальной машины
Автори російськоюПипа Борис Федорович, Коньков Георгий Игоревич, Марченко Анатолий Иванович, Павленко Георгий Иванович
МПК / Мітки
МПК: D04B 15/94
Мітки: привід, машини, круглов'язальної
