Рекурентний високочастотний фільтр

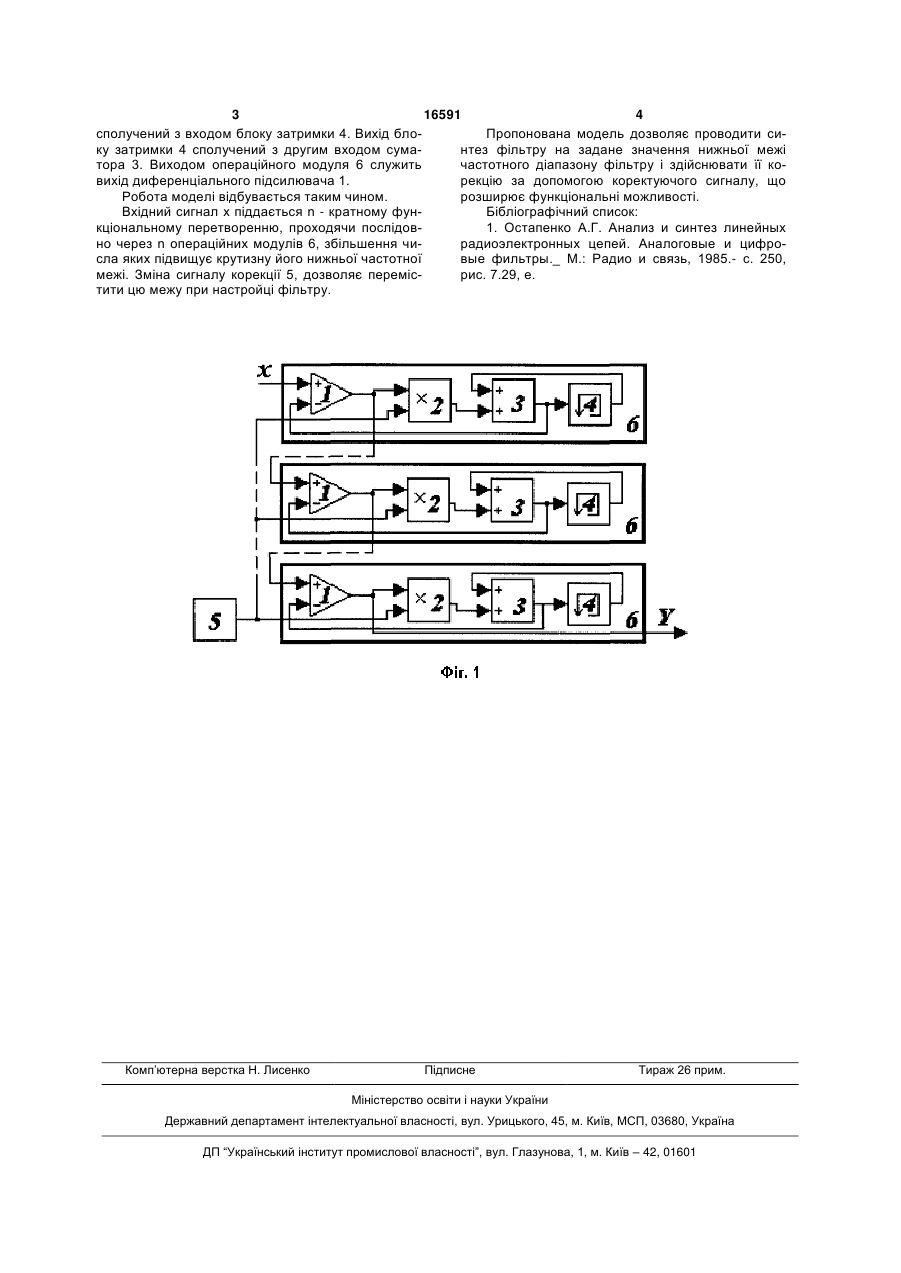

Рекурентний високочастотний фільтр, заснований на моделюванні реакції операторної дробово-раціональної передавальної функції sn W ( s) (s f )n , W(s) - операторна дробово-раціональна переда вальна функція, s - оператор Лапласа, n порядок фільтра, f - нижня гранична частота, який містить суматор, помножувач і елемент затримки, який відрізняється тим, що введені послідовно включені операційні модулі, число яких відповідає порядку фільтра n , до складу яких входять послідовно сполучені диференціальний підсилювач, вхід якого є входом операційного модуля, помножувач, суматор, вихід якого сполучений з інвертуючим входом диференціального підсилювача, і елемент затримки, вихід якого сполучений з другим входом суматора, коректуючий сигнал поданий на другий вхід помножувача, а виходом операційного модуля є вихід диференціального підсилювача, причому вихідний сигнал останнього операційного модуля служить виходом фільтра. sn W ( s) (s f )n , де W(s) - операторна дробово-раціональна передавальна функція, s - оператор Лапласа, n порядок фільтру, f - нижня гранична частота, на основі опису реакції фільтру. (11) UA Єство пропонованої моделі виражається сукупністю наступних істотних відмітних ознак: введено n послідовно включених операційних модулів, кожний з яких складається з диференціального підсилювача і блоків множення, підсумовування, вихід якого сполучений з інверсним входом диференціального підсилювача, і затримки сигналу, вихідний сигнал якого поданий на другий вхід суматора. На Фіг.1 є схема, пояснююча суть пропонованої моделі. Вона містить послідовно включені операційні модулі 6, число яких відповідає порядку фільтру n. Операційні модулі 6 складаються з послідовно сполучених диференціального підсилювача 1 і блоків множення 2, підсумовування 3 і затримки сигналу 4. Вхідний сигнал х поданий на вхід диференціального підсилювача 1, вихідний сигнал якого сполучений з входом блоку множення 2 на сигнал корекції 5. Вихід блоку множення 2 сполучений з входом суматора 3, вихід якого сполучений з інверсним входом диференціального підсилювача 1, вхід якого, що підсумовує, є входом операційного модуля б, а вихід суматора 3 (19) Рекурентний високочастотний фільтр відноситься до радіотехнічних пристроїв і може бути використаний в автоматиці і телемеханіці для корекції систем управління. Відомий фільтр [1], заснований на дискретному перетворенні сигналу. Недоліком його є складність реалізації. Як прототип вибраний фільтр [по пат. SU1499430, ІРС Н03Н17/04 (REJECTION DIGITAL FILTER, 1989-08-07)], що містить блоки підсумовування, множення і затримки сигналу. Його недоліком є обмежені функціональні можливості. В основу моделі поставлена задача розширення функціональних можливостей за рахунок реалізації фільтру по операторній дробовораціональній передавальній функції 16591 (13) U де: 2 3 16591 4 сполучений з входом блоку затримки 4. Вихід блоПропонована модель дозволяє проводити сику затримки 4 сполучений з другим входом сумантез фільтру на задане значення нижньої межі тора 3. Виходом операційного модуля 6 служить частотного діапазону фільтру і здійснювати її ковихід диференціального підсилювача 1. рекцію за допомогою коректуючого сигналу, що Робота моделі відбувається таким чином. розширює функціональні можливості. Вхідний сигнал х піддається n - кратному фунБібліографічний список: кціональному перетворенню, проходячи послідов1. Остапенко А.Г. Анализ и синтез линейных но через n операційних модулів 6, збільшення чирадиоэлектронных цепей. Аналоговые и цифросла яких підвищує крутизну його нижньої частотної вые фильтры._ М.: Радио и связь, 1985.- с. 250, межі. Зміна сигналу корекції 5, дозволяє перемісрис. 7.29, е. тити цю межу при настройці фільтру. Комп’ютерна верстка Н. Лисенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
