Рекурентний фільтр
Номер патенту: 12931
Опубліковано: 15.03.2006
Автори: Долгін Ігор Володимирович, Долгін Володимир Прохорович
Формула / Реферат
Рекурентний фільтр, заснований на моделюванні реакції фільтра з нормованою операторною дробово-раціональною передавальною функцією, що містить підсилювачі і суматори, який відрізняється тим, що вихідний сигнал рекурентного фільтра є виходом формувача вихідного сигналу, що містить суматор, входи якого сполучені з виходами підсилювачів з коефіцієнтами посилення, рівними значенням коефіцієнтів оператора дії, входи яких сполучені з виходами суматорів формувача похідних, порядок яких відповідає індексам коефіцієнтів оператора дії, причому старша похідна вихідного сигналу фільтра є виходом суматора, на один вхід якого поданий вхідний сигнал фільтра, а інверсні входи сполучені з виходами підсилювачів, що мають коефіцієнти посилення, рівні коефіцієнтам власного оператора, індекси яких відповідають порядку поточних значень молодших похідних вихідного сигналу фільтра, що поступають на їх вхід з виходу суматорів формувача похідних, а кожна молодша похідна вираховується шляхом підсумовування її значення, що фіксується елементом пам'яті, з вихідним сигналом масштабуючого підсилювача, до входу якого підключений вихід елемента пам’яті ланцюга формуючої попереднє значення старшої на один порядок похідної.
Текст

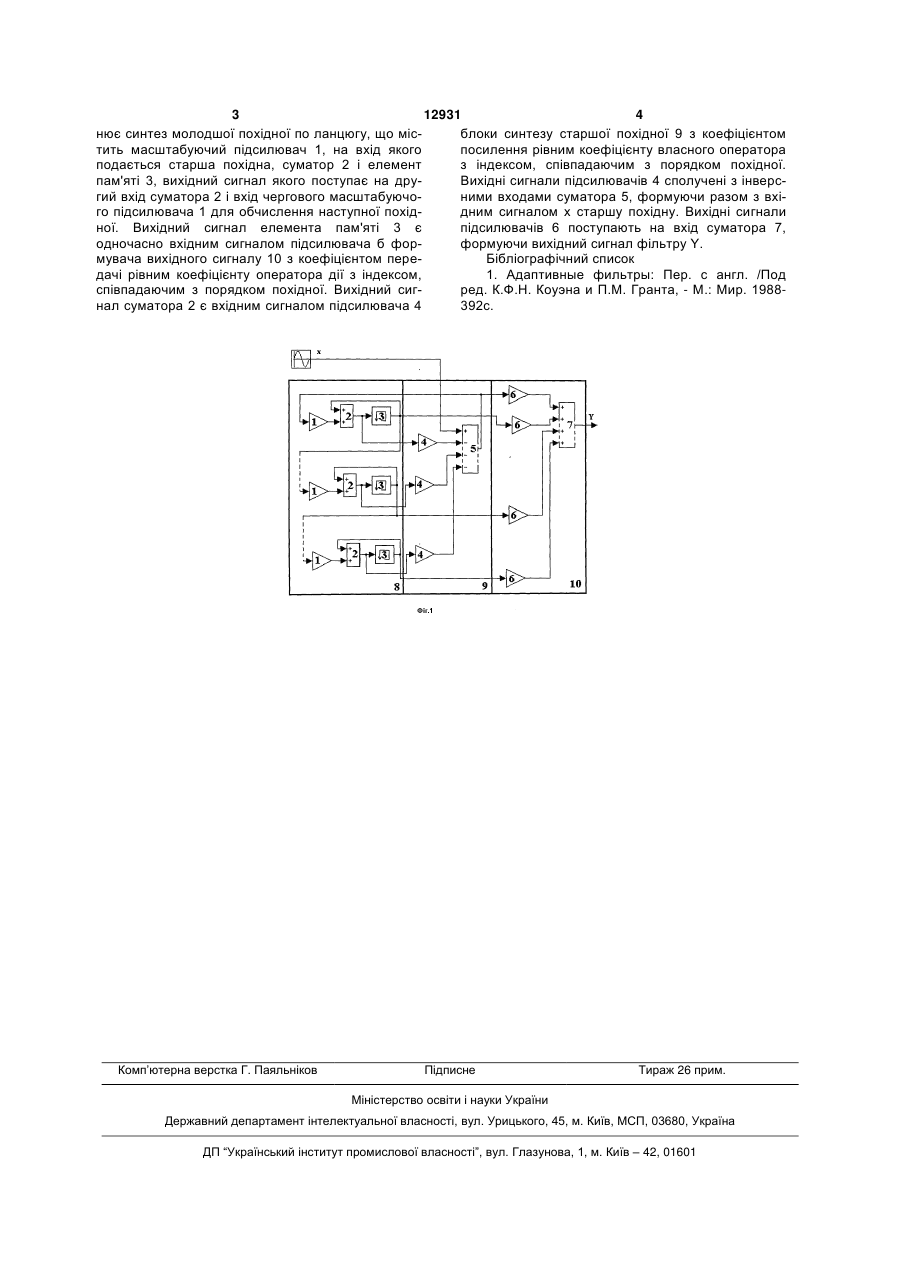

Рекурентний фільтр, заснований на моделюванні реакції фільтра з нормованою операторною дробово-раціональною передавальною функцією, що містить підсилювачі і суматори, який відрізняється тим, що вихідний сигнал рекурентного фільтра є виходом формувача вихідного сигналу, що містить суматор, входи якого сполучені з виходами підсилювачів з коефіцієнтами посилення, рівними значенням коефіцієнтів оператора дії, входи яких 3 12931 4 нює синтез молодшої похідної по ланцюгу, що місблоки синтезу старшої похідної 9 з коефіцієнтом тить масштабуючий підсилювач 1, на вхід якого посилення рівним коефіцієнту власного оператора подається старша похідна, суматор 2 і елемент з індексом, співпадаючим з порядком похідної. пам'яті 3, вихідний сигнал якого поступає на друВихідні сигнали підсилювачів 4 сполучені з інверсгий вхід суматора 2 і вхід чергового масштабуючоними входами суматора 5, формуючи разом з вхіго підсилювача 1 для обчислення наступної похіддним сигналом х старшу похідну. Вихідні сигнали ної. Вихідний сигнал елемента пам'яті 3 є підсилювачів 6 поступають на вхід суматора 7, одночасно вхідним сигналом підсилювача б форформуючи вихідний сигнал фільтру Y. мувача вихідного сигналу 10 з коефіцієнтом переБібліографічний список дачі рівним коефіцієнту оператора дії з індексом, 1. Адаптивные фильтры: Пер. с англ. /Под співпадаючим з порядком похідної. Вихідний сигред. К.Ф.Н. Коуэна и П.М. Гранта, - М.: Мир. 1988нал суматора 2 є вхідним сигналом підсилювача 4 392с. Комп’ютерна верстка Г. Паяльніков Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюRecurrent filter
Автори англійськоюDolhin Volodymyr Prohorovych, Dolhin Ihor Volodymyovych
Назва патенту російськоюРекуррентный фильтр
Автори російськоюДолгин Владимир Прохорович, Долгин Игорь Владимирович
МПК / Мітки
МПК: G05B 5/00
Мітки: рекурентний, фільтр
Код посилання
