Качаноочисник-транспортер
Номер патенту: 16615
Опубліковано: 15.08.2006
Автори: Бабич Леонід Олексійович, Бондарев Юрій Вікторович, Бондарев Віктор Тимофійович, Ушкаренко Віктор Олександрович
Формула / Реферат
1. Качаноочисник-транспортер, що містить каркас із встановленим у ньому ланцюгово-скребковим транспортером, гілки якого охоплюють розташовані попарно зустрічно обертові качаноочисні вальці, який відрізняється тим, що між парами качаноочисних вальців уздовж їх встановлені активні роздільники у вигляді обертових дисків, які виступають над поверхнею вальців.
2. Качаноочисник-транспортер за п. 1, який відрізняється тим, що виступання роздільників над поверхнею вальців в приймальній зоні більше, ніж в зоні робочою потоку.
3. Качаноочисник-транспортер за пп. 1, 2, який відрізняється тим, що лиски роздільників в приймальній зоні мають по периферії плавні виступи і заглибини хвилеподібної форми.
Текст

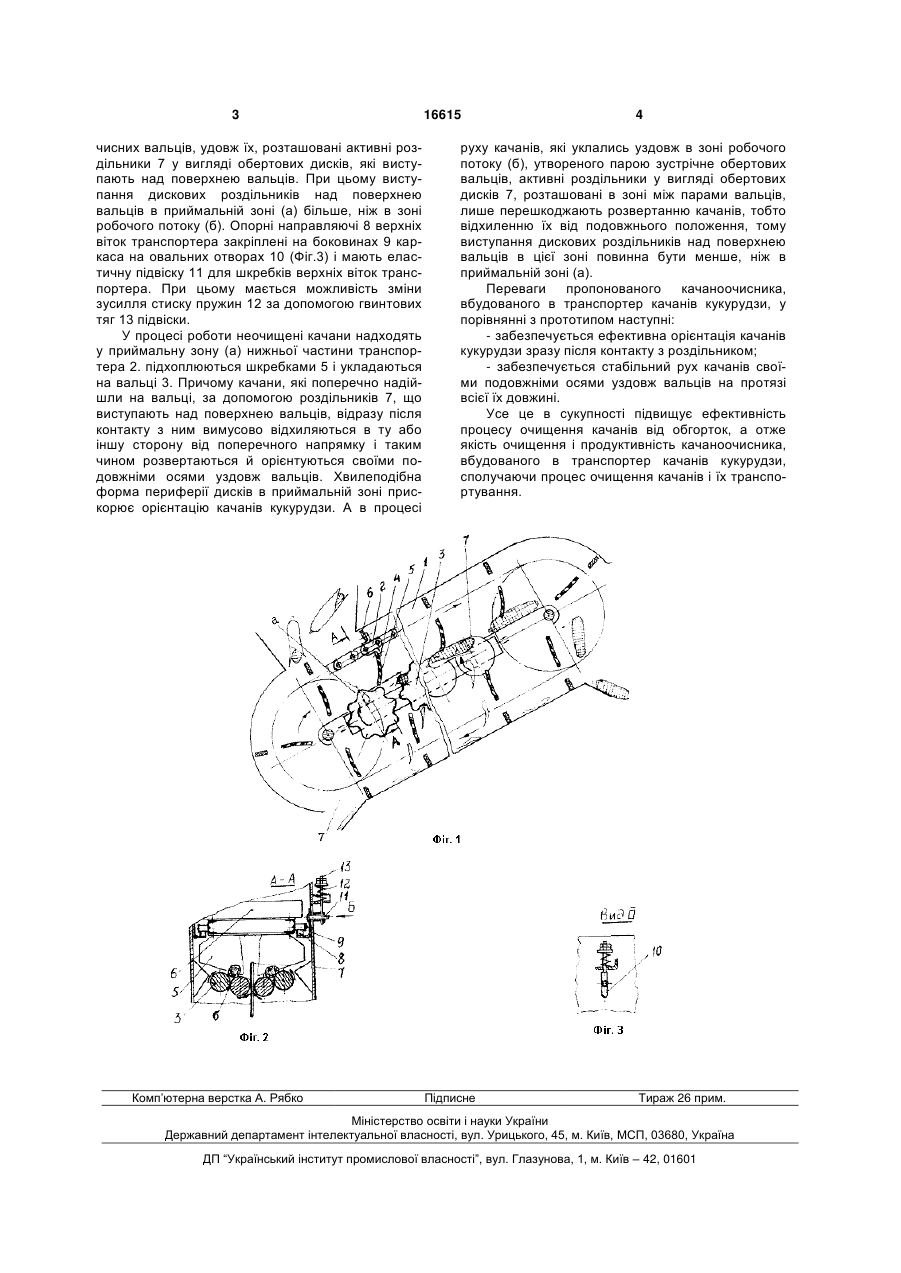

1. Качаноочисник-транспортер, що містить каркас із встановленим у ньому ланцюговоскребковим транспортером, гілки якого охоплюють розташовані попарно зустрічно обертові качаноо 3 чисних вальців, удовж їх, розташовані активні роздільники 7 у вигляді обертових дисків, які виступають над поверхнею вальців. При цьому виступання дискових роздільників над поверхнею вальців в приймальній зоні (а) більше, ніж в зоні робочого потоку (б). Опорні направляючі 8 верхніх віток транспортера закріплені на боковинах 9 каркаса на овальних отворах 10 (Фіг.3) і мають еластичну підвіску 11 для шкребків верхніх віток транспортера. При цьому мається можливість зміни зусилля стиску пружин 12 за допомогою гвинтових тяг 13 підвіски. У процесі роботи неочищені качани надходять у приймальну зону (а) нижньої частини транспортера 2. підхоплюються шкребками 5 і укладаються на вальці 3. Причому качани, які поперечно надійшли на вальці, за допомогою роздільників 7, що виступають над поверхнею вальців, відразу після контакту з ним вимусово відхиляються в ту або іншу сторону від поперечного напрямку і таким чином розвертаються й орієнтуються своїми подовжніми осями уздовж вальців. Хвилеподібна форма периферії дисків в приймальній зоні прискорює орієнтацію качанів кукурудзи. А в процесі Комп’ютерна верстка А. Рябко 16615 4 руху качанів, які уклались уздовж в зоні робочого потоку (б), утвореного парою зустрічне обертових вальців, активні роздільники у вигляді обертових дисків 7, розташовані в зоні між парами вальців, лише перешкоджають розвертанню качанів, тобто відхиленню їх від подовжнього положення, тому виступання дискових роздільників над поверхнею вальців в цієї зоні повинна бути менше, ніж в приймальній зоні (а). Переваги пропонованого качаноочисника, вбудованого в транспортер качанів кукурудзи, у порівнянні з прототипом наступні: - забезпечується ефективна орієнтація качанів кукурудзи зразу після контакту з роздільником; - забезпечується стабільний рух качанів своїми подовжніми осями уздовж вальців на протязі всієї їх довжині. Усе це в сукупності підвищує ефективність процесу очищення качанів від обгорток, а отже якість очищення і продуктивність качаноочисника, вбудованого в транспортер качанів кукурудзи, сполучаючи процес очищення качанів і їх транспортування. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюHusker-conveyor
Автори англійськоюUshkarenko Viktor Oleksandrovych, Bondarev Viktor Tymofiiovych, Babych Leonid Oleksiiovych, Bondarev Yurii Viktorovych
Назва патенту російськоюПочаткоочиститель-транспортер
Автори російськоюУшкаренко Виктор Александрович, Бондарев Виктор Тимофеевич, Бабич Леонид Алексеевич, Бондарев Юрий Викторович
МПК / Мітки
МПК: A23N 7/00
Мітки: качаноочисник-транспортер
