Качаноочисник, вбудований в транспортер качанів кукурудзи

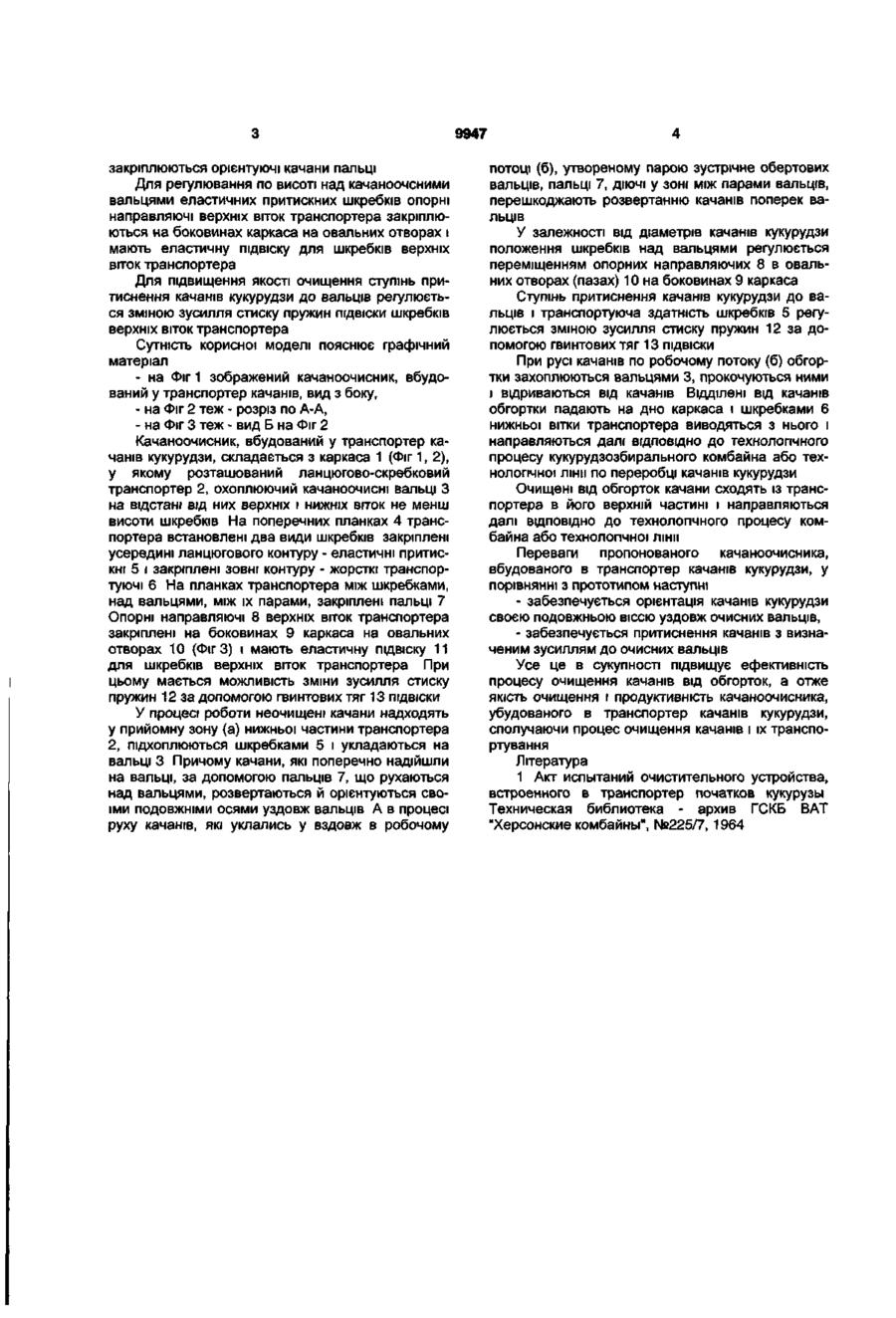

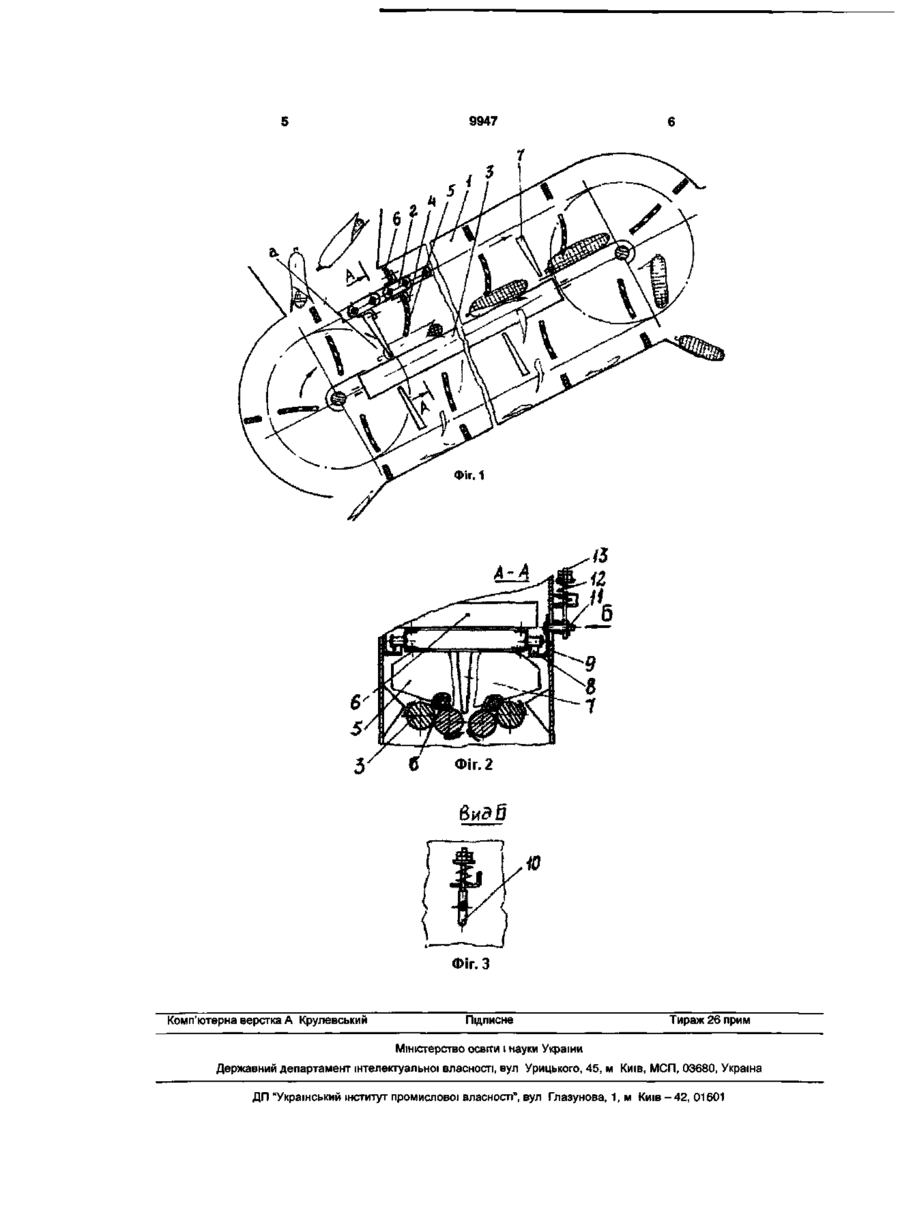

1. Качаноочисник, вбудований у транспортер качанів кукурудзи, що містить каркас із встановленим у ньому ланцюгово-скребковим транспортером, опорні напрямні ланцюга транспортера, між верхньою і нижньою вітками якого розташовані попарно зустрічно обертові качаноочисні вальці, який відрізняється тим, що гілки транспортера охоплюють качаноочисні вальці на відстані від них не менше висоти скребків, які закріплені на планках ланцюгів і спрямовані усередину ланцюгового контура транспортера. 2. Качаноочисник за п. 1, який відрізняється тим, що ланцюгово-скребковий транспортер оснащений двома видами скребків: спрямовані усередину ланцюгового контура - еластичні притискні і спрямовані назовні контура - жорсткі транспортуючі. 3. Качаноочисник за п. 1, який відрізняється тим, що на планках ланцюгів транспортера, між його скребками, над вальцями, між їх парами закріплені орієнтуючі качани пальці. 4. Качаноочисник за пп. 1, 2, який відрізняється тим, що опорні напрямні ланцюгів верхніх гілок транспортера закріплені на боковинах каркаса на овальних отворах для регулювання по висоті над качаноочисними вальцями еластичних притискних скребків і мають еластичну підвіску для скребків. 5. Качаноочисник за п. 4, який відрізняється тим, що ступінь притиснення качанів кукурудзи до вальців регулюється зміною зусилля стиску пружин підвіски скребків верхніх гілок транспортера. Корисна модель відноситься до сільськогосподарського машинобудування, а саме до пристроїв для очищення качанів кукурудзи від обгорток і їх транспортування. Найбільш близьким по технологічному процесу є узятий за прототип пиккер-хескер, наприклад американської фірми "ДжонДир" з качаноочисним пристроєм, вбудованим у транспортер качанів кукурудзи [Акт испытаний очистительного устройства, встроенного в транспортёр початков кукурузы. Техническая библиотека - архив ГСКБ ВАТ "Херсонские комбайны", №225/7, 1964]. Качаноочисник [1] являє собою каркас, у якому розташований ланцюгово-шкребковий транспортер качанів, між верхньою і нижньою вітками якого встановлені попарно зустрічно обертові в парі качаноочистні вальці в безпосередній близькості від ланцюга транспортера, а шкребки спрямовані назовні ланцюгового контуру транспортера. Недоліком такого качаноочисника є те, що качани, які переміщаються по вальцях, як по столі, практично згрібаються шкребками, не притискаються до вальців і не орієнтуються своєю подовжньою віссю уздовж вальців, а отже очищення їх від обгорток не ефективне. Відомо, що для ефективного очищення необхідно, щоб качани кукурудзи розташовувалися своєю подовжньою віссю уздовж вальців і притискалися до них. Задача корисної моделі усунення відзначених недоліків, а саме забезпечення орієнтування початків кукурудзи їх подовжньою віссю уздовж качанооочисних вальців і притиснення качанів з визначеним зусиллям до вальців. Рішення задачі досягається тим, що вітки транспортера охоплюють качаноочисні вальці на відстані від них не менш висоти шкребків, що закріплені на планках ланцюгів і спрямовані усередину ланцюгового контуру транспортера. Для притиснення качанів до очисних вальців, транспортування качанів і обгорток ланцюговошкребковий транспортер оснащується двома видами шкребків: спрямовані усередину ланцюгового контуру - еластичні притискні і спрямовані назовні контуру - жорсткі транспортуючі. Для орієнтації качанів їх подовжньою віссю уздовж вальців на планках ланцюгів транспортера, між його шкребками, над вальцями, між їх парами ео о> 9947 закріплюються орієнтуючі качани пальці Для регулювання по висоті над качаноочсними вальцями еластичних притискних шкребків опорні направляючі верхніх віток транспортера закріплюються на боковинах каркаса на овальних отворах і мають еластичну підвіску для шкребків верхніх віток транспортера Для підвищення якості очищення ступінь притиснення качанів кукурудзи до вальців регулюється зміною зусилля стиску пружин ПІДВІСКИ шкребків верхніх віток транспортера Сутність корисної моделі пояснює графічний матеріал - на Фіг 1 зображений качаноочисник, вбудований у транспортер качанів, вид з боку, - на Фіг 2 теж - розріз по А-А, - на Фіг 3 теж - вид Б на Фіг 2 Качаноочисник, вбудований у транспортер качанів кукурудзи, складається з каркаса 1 (Фіг 1, 2), у якому розташований ланцюгово-скребковий транспортер 2, охоплюючий качаноочисні вальці З на відстані від них верхніх і нижніх віток не менш висоти шкребків На поперечних планках 4 транспортера встановлені два види шкребків закріплені усередині ланцюгового контуру - еластичні притискні 5 і закріплені зовні контуру - жорсткі транспортуючі 6 На планках транспортера між шкребками, над вальцями, між їх парами, закріплені пальці 7 Опорні направляючі 8 верхніх віток транспортера закріплені на боковинах 9 каркаса на овальних отворах 10 (Фіг 3) і мають еластичну підвіску 11 для шкребків верхніх віток транспортера При цьому мається можливість зміни зусилля стиску пружин 12 за допомогою гвинтових тяг 13 ПІДВІСКИ У процесі роботи неочищені качани надходять у прийомну зону (а) нижньої частини транспортера 2, підхоплюються шкребками 5 і укладаються на вальці 3 Причому качани, які поперечно надійшли на вальці, за допомогою пальців 7, що рухаються над вальцями, розвертаються й орієнтуються своїми подовжніми осями уздовж вальців А в процесі руху качанів, які уклались у вздовж в робочому потоці (б), утвореному парою зустрічне обертових вальців, пальці 7, ДІЮЧІ у зоні між парами вальців, перешкоджають розвертанню качанів поперек вальців У залежності від діаметрів качанів кукурудзи положення шкребків над вальцями регулюється переміщенням опорних направляючих 8 в овальних отворах (пазах) 10 на боковинах 9 каркаса Ступінь притиснення качанів кукурудзи до вальців і транспортуюча здатність шкребків 5 регулюється зміною зусилля стиску пружин 12 за допомогою ГВИНТОВИХ ТЯГ 13 ПІДВІСКИ При русі качанів по робочому потоку (б) обгортки захоплюються вальцями 3, прокочуються ними і відриваються від качанів Відділені від качанів обгортки падають на дно каркаса і шкребками 6 нижньої вітки транспортера виводяться з нього і направляються далі ВІДПОВІДНО ДО технологічного процесу кукурудзозбирального комбайна або технологічної лінії по переробці качанів кукурудзи Очищені від обгорток качани сходять із транспортера в його верхній частині і направляються далі ВІДПОВІДНО до технологічного процесу комбайна або технологічної лінії Переваги пропонованого качаноочисника, вбудованого в транспортер качанів кукурудзи, у порівнянні з прототипом наступні - забезпечується орієнтація качанів кукурудзи своєю подовжньою віссю уздовж очисних вальців, - забезпечується притиснення качанів з визначеним зусиллям до очисних вальців Усе це в сукупності підвищує ефективність процесу очищення качанів від обгорток, а отже якість очищення і продуктивність качаноочисника, убудованого в транспортер качанів кукурудзи, сполучаючи процес очищення качанів і їх транспортування Література 1 Акт испытаний очистительного устройства, встроенного в транспортер початков кукурузы Техническая библиотека - архив ГСКБ ВАТ "Херсонские комбайны", №225/7, 1964 9947 Фіг. 1 Фіг. 2 Фіг. З Комп'ютерна верстка А Крулевський Підписне Тираж 26 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 4 2 , 01601
