Номер патенту: 1670

Опубліковано: 17.03.2003

Автор: Апєстін Дмитро Миколайович

Завантажити PDF файл.

Формула / Реферат

1. Гравітаційний двигун, що  містить  корпус та балансувальний пристрій, який відрізняється тим, що корпус двигуна виконаний у формі кулі.

2. Двигун за  п. 1, який відрізняється тим, що балансувальний пристрій виконаний у вигляді шести порожнистих пірамід з розміщеними всередині важелями, з'єднаними між собою своїми вершинами.

Текст

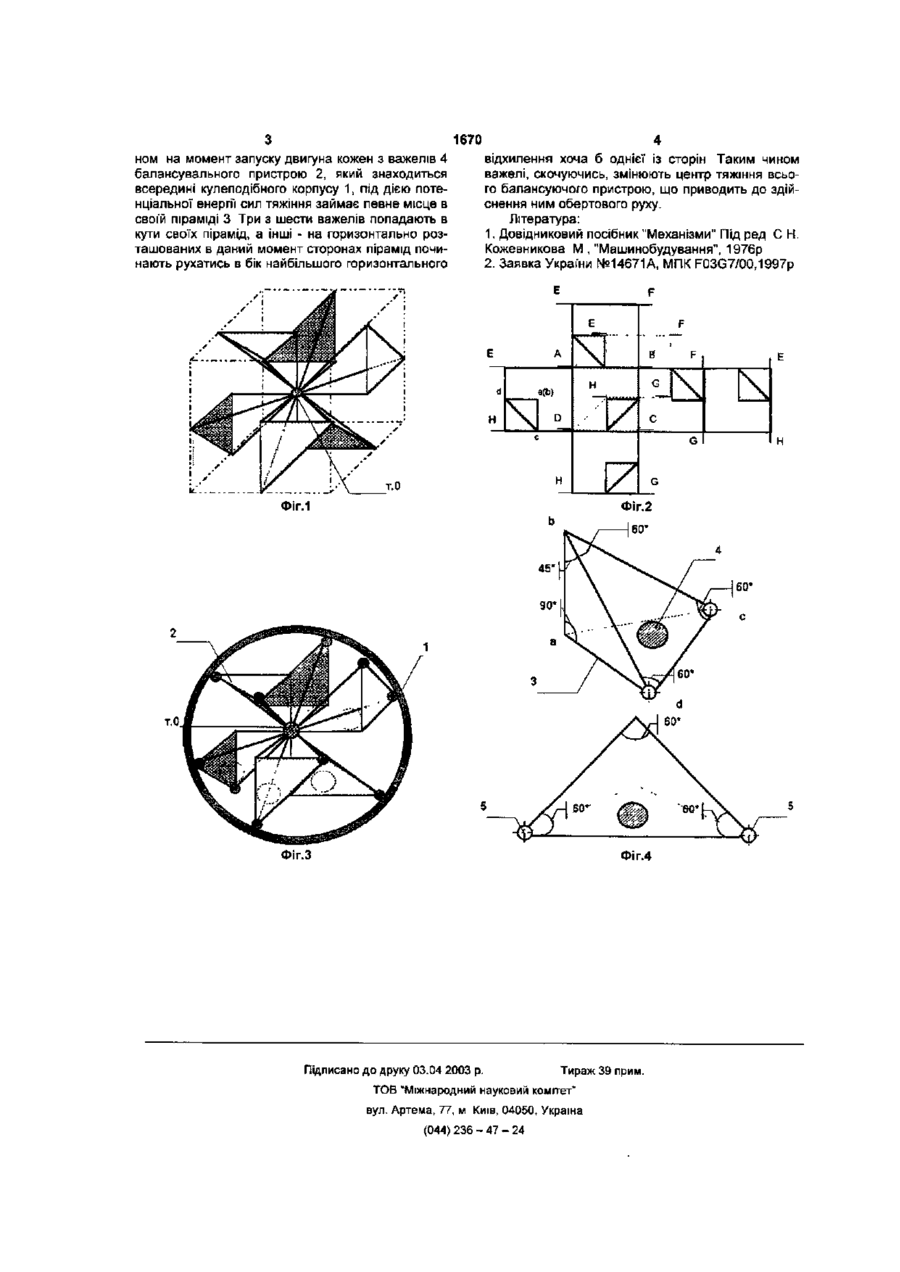

УКРАЇНА (19) UA (11,1670 (із, U (51,7FO3G7/OO МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ ДЕРЖАВНИЙ ДЕПАРТАМЕНТ ІНТЕЛЕКТУАЛЬНОЇ ВЛАСНОСТІ ОПИС ДО ДЕКЛАРАЦІЙНОГО ПАТЕНТУ НА КОРИСНУ МОДЕЛЬ видається під відповідальність власника патенту (54, ГРАВІТАЦІЙНИЙ ДВИГУН (21)2002053796 (22, 08.05.2002 (24, 17 03.2003 (46, 17.03.2003, Бюл. № 3, 2003 р. (72) Апєстін Дмитро Миколайович (73, Апєстін Дмитро Миколайович (57, 1. Гравітаційний двигун, що містить корпус та балансувальний пристрій, який відрізняється тим, що корпус двигуна виконаний у формі кулі. 2. Двигун за п 1, який відрізняється тим, що балансувальний пристрій виконаний у вигляді шести порожнистих пірамід з розміщеними всередині важелями, з'єднаними між собою своїми вершинами. Винахід відноситься до галузі машинобудування, енергетики, а саме до машин, які використовують для своєї' роботи потенціальну енергію сили тяжіння важелів і може бути використаний як пристрій для отримання альтернативного джерела енергії Відомий гравітаційний двигун, заявка України №14671А, МПК F03G7/00,1997p , який використовує потенціальну енергію сили тяжіння важелів, у формі металевих кульок, розміщених всередині балансувального пристрою, який складається з декількох циліндрів закріплених на диску з валом. Недоліком такої конструкції є швидке врівноваження потенціальної енергії сил тяжіння важепів, сил тертя та навантаження вала диска, що приводить до повної' зупинки двигуна В основу винаходу поставлене завдання побудови двигуна з балансуючим пристроєм такої конфігурації, яка б неуможливила б урівноваження потенціальної енергії сили тяжіння важелів, тим самим продовживши безперервну тривалу роботу двигуна Поставлене завдання вирішується шляхом побудови гравітаційного двигуна таким чином, що балансувальний пристрій виконується у вигляді шести полих пірамід, з розміщеними всередині важелями, з'єднаних між собою своїми вершинами. Принцип розташування та з'єднання між собою пірамід відбувається в умовно уявленому кубі, у якого кожна з основ пірамід представляє собою одну напівчверть його сторони: одна з основ пірамід займає праву нижню чверть сторони куба, з кутом при катетах в центрі сторони куба, наступна - прямопропорційно на протилежній стороні куба з основою в лівій верхній чверті, також з кутом при катетах в центрі сторони куба. Верхівки пірамід направлені в центр куба і з'єднані між собою. Складений балансувальний пристрій розміщується всередині кулі, з якою він контактує шарнірами, розташованими на двох кутах при основі кожної піраміди. Суть винаходу полягає в виконані балансувального пристрою у вигляді шести пірамід, з важелями всередині, розміщеного в кулі, що дає змогу гравітаційному двигуну працювати набагато довше ніж інші. Такий ефект досягається завдяки тому , що при любому положенні корпусу балансувального пристрою (пірамід) три з шести важелів, розташованих всередині будуть знаходитись на прямій площині тобто у невизначеному положенні і будь-яке відхилення куль по внутрішній поверхні пірамід приведе до обертового руху пристрою На фіг. 1 показано розташування рівнобедрених пірамід в умовно уявленому кубі, на фіг.2 розгорнутий вид куба, на фіг.З показана конструкція зібраного гравітаційного двигуна, фіг.4 - креслення рівнобедерної піраміди з важелем та шарнірами. Гравітаційний двигун являє собою збірну одиницю (фіг 3), яка складається з корпусу 1 у вигляді з'єднаних між собою напівкуль (на малюнку не вказано) з розміщеним в ньому балансувальним пристроєм 2. Балансувальний пристрій складається з шести рівнобедрених пірамід 3 з'єднаних між собою верхівками b в Т.О. Всередині пірамід (фіг 4) розміщено по одному важелю 4, у вигляді металевої кульки. Переміщення балансувального пристрою в корпусі відбувається за допомогою шарнірів 5, розміщених на двох кутах кожної з основ пірамід Гравітаційний двигун працює слідуючим чи 1 (О 1670 ном на момент запуску двигуна кожен з важелів 4 балансувального пристрою 2, який знаходиться всередині кулеподібного корпусу 1, під дією потенціальної енергії сил тяжіння займає певне місце в своїй піраміді 3 Три з шести важелів попадають в кути своїх пірамід, а інші - на горизонтально розташованих в даний момент сторонах пірамід починають рухатись в бік найбільшого горизонтального 4 відхилення хоча б однієї із сторін Таким чином важелі, скочуючись, змінюють центр тяжіння всього балансуючого пристрою, що приводить до здійснення ним обертового руху. Література: 1. Довідниковий посібник "Механізми" Під ред С Н. Кожевникова М , "Машинобудування", 1976р 2. Заявка України №14671А, МПК F03G7/00,1997p E F E E F A В \ H H a(b) d G о \ / G / ФІГ.1 Фіг.З Фіг.4 Тираж 39 прим. ТОВ "Міжнародний науковий комітет" вул. Артема, 77, м Київ, 04050, Україна (044)236 - 47 - 24 \ \ G H Пщписано до друку 03.04 2003 р. С с т.О F
