Спосіб охолодження лопаток газової турбіни
Формула / Реферат
Спосіб охолодження лопаток газової турбіни, що включає в себе охолодження парою по замкненій схемі направляючих і робочих лопаток першого і другого ступенів турбіни, який відрізняється тим, що додатково охолоджують парою направляючі лопатки третього ступеня турбіни з наступним відводом пари через корпус турбіни у паровий контур установки.
Текст

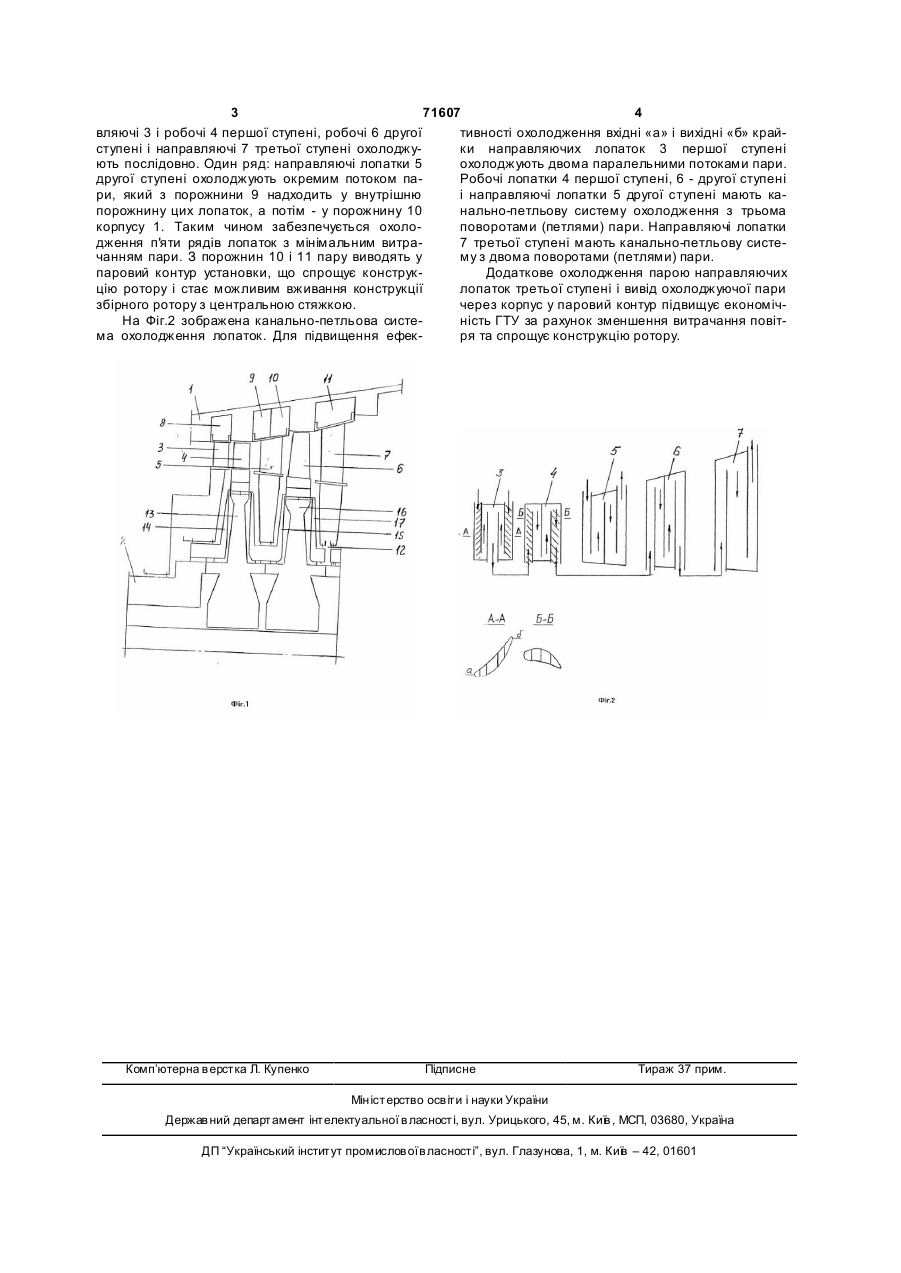

Спосіб охолодження лопаток газової турбіни, що включає в себе охолодження парою по замкненій схемі направляючих і робочих лопаток першого і другого ступенів турбіни, який відрізняється тим, що додатково охолоджують парою направляючі лопатки третього ступеня турбіни з наступним відводом пари через корпус турбіни у паровий контур установки. (19) (21) 2001106853 (22) 09.10.2001 (24) 15.12.2004 (46) 15.12.2004, Бюл. № 12, 2004 р. (72) Бумарсков Олександр Осипович (73) ВІДКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "ТУРБОАТОМ" (56) Газотурбинные и парогазовые установки за рубежом //Теплоэнергетика.-1999.-№1.-С.76 3 71607 4 вляючі 3 і робочі 4 першої ступені, робочі 6 другої тивності охолодження вхідні «а» і вихідні «б» крайступені і направляючі 7 третьої ступені охолоджуки направляючих лопаток 3 першої ступені ють послідовно. Один ряд: направляючі лопатки 5 охолоджують двома паралельними потоками пари. другої ступені охолоджують окремим потоком паРобочі лопатки 4 першої ступені, 6 - другої ступені ри, який з порожнини 9 надходить у внутрішню і направляючі лопатки 5 другої ступені мають капорожнину цих лопаток, а потім - у порожнину 10 нально-петльову систему охолодження з трьома корпусу 1. Таким чином забезпечується охолоповоротами (петлями) пари. Направляючі лопатки дження п'я ти рядів лопаток з мінімальним витра7 третьої ступені мають канально-петльову систечанням пари. З порожнин 10 і 11 пару виводять у му з двома поворотами (петлями) пари. паровий контур установки, що спрощує конструкДодаткове охолодження парою направляючих цію ротору і стає можливим вживання конструкції лопаток третьої ступені і вивід охолоджуючої пари збірного ротору з центральною стяжкою. через корпус у паровий контур підвищує економічНа Фіг.2 зображена канально-петльова систеність ГТУ за рахунок зменшення витрачання повітма охолодження лопаток. Для підвищення ефекря та спрощує конструкцію ротору. Комп’ютерна в ерстка Л. Купенко Підписне Тираж 37 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
