Ротор газової турбіни
Формула / Реферат
Ротор газової турбіни, що містить покривний, проміжні і основні диски, на останніх з яких встановлені лопатки, який відрізняється тим, що у пазах покривного (або проміжного) і основного дисків встановлені шпонки, хвостовики лопаток виконані з виступами.
Текст

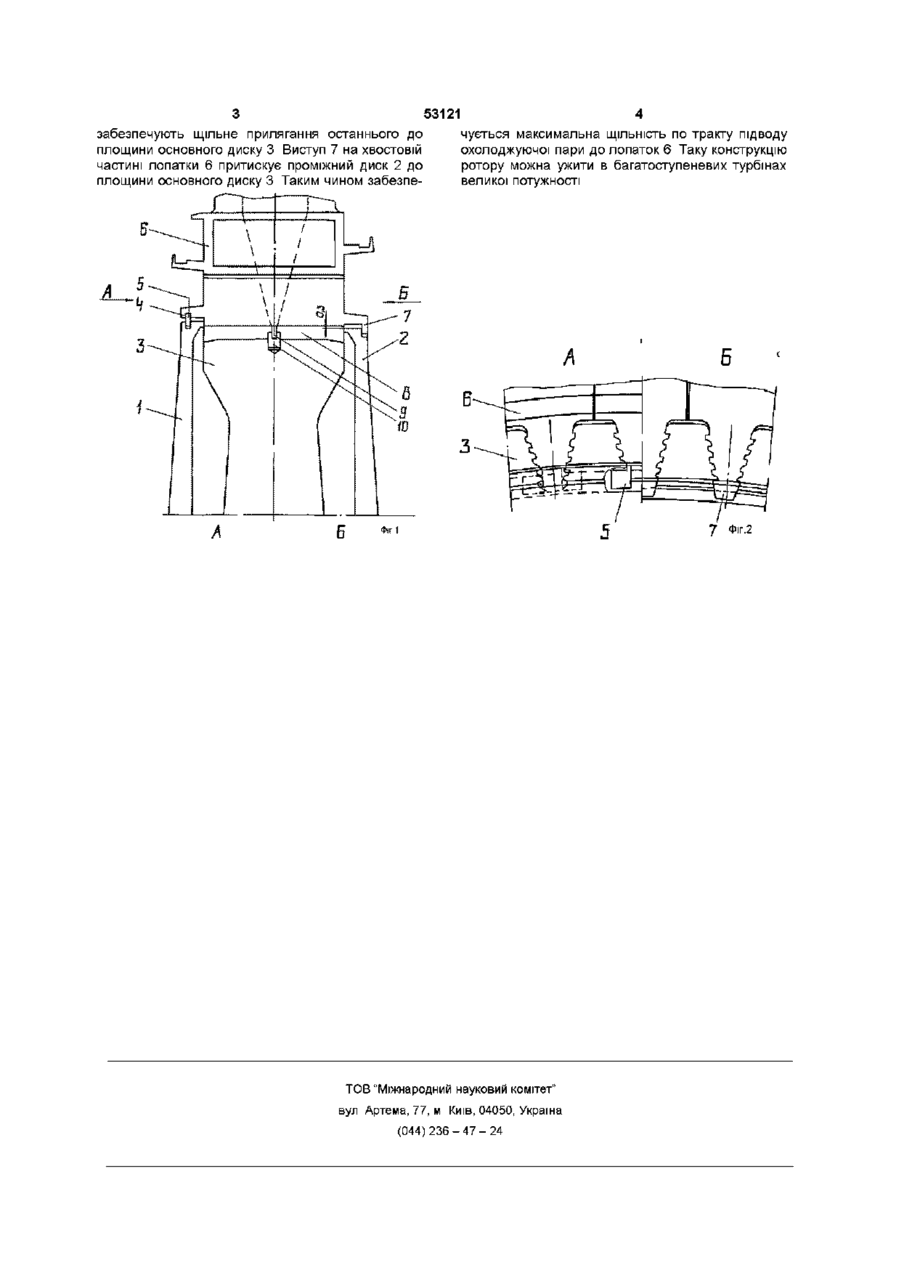

Ротор газової турбіни, що містить покривний, проміжні і основні диски, на останніх з яких встановлені лопатки, який відрізняється тим, що у пазах покривного (або проміжного) і основного дисків встановлені шпонки, хвостовики лопаток виконані з виступами на задача шляхом установки у пазах покривного і основного дисків шпонок, а також виконання хвостовиків лопаток з виступами забезпечити максимальну ЩІЛЬНІСТЬ по тракту підводу охолоджуючої пари На фіг1, 2 ображена конструкція з'єднання деталей ротову газової турбіни Ротор містить покривний диск 1, проміжний диск 2 і основний диск З з виступом 4 В основному 3 і покривному 1 дисках виконай паз для установки шпонок 5 В основний диск 3 встановлюють лопатки 6 з виступами 7 на її хвостовій частині Між ЗОВНІШНІМ діаметром проміжного диску 2 і хрестовиком лопатки 6 передбачений зазор 0,3мм Для розділення потоків пари на вході та виході з лопаток 6 під її хвостовиком у зазорі 8 встановлюють розділову пластину 9, що закріплюють у пазах штифтів 10 При роботі турбіни ЗОВНІШНІЙ діаметр проміжного диску 2 за рахунок деформацій від напруг у полі відцентрових сил і температурного подовження збільшується на більшу величину ніж діаметр основного, диску 2, внаслідок чого зазор 0,3мм перекривається і забезпечується необхідна ЩІЛЬНІСТЬ по тракту охолоджуючої пари Охолоджуючу пару підводять у зазор між покривним 1 і основним З дисками, далі вона надходить у зазор 8 до розділової пластини 9 і далі надходить у внутрішню порожнину лопатки 6 Проходячи по каналах лопатки 6 і охолоджую чи и пара надходить у зазор 8 за розділовою пластиною 9 і далі протікає між основним 3 і проміжним 2 дисками на охолодження лопаток слідуючої ступені Наявність шпонок 5, що встановлені у пазах виступу 4 основного диску 3 і покривного диску 1 со Ю 53121 забезпечують щільне прилягання останнього до площини основного диску 3 Виступ 7 на хвостовій частині лопатки 6 притискує проміжний диск 2 до площини основного диску 3 Таким чином забезпе чується максимальна ЩІЛЬНІСТЬ ПО тракту підводу охолоджуючої пари до лопаток 6 Таку конструкцію ротору можна ужити в багатоступеневих турбінах великої потужності А 7 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24 Фіг.2
ДивитисяДодаткова інформація
Назва патенту англійськоюRotor of a gas turbine
Назва патенту російськоюРотор газовой турбины
МПК / Мітки
МПК: F01D 5/18
Мітки: ротор, газової, турбіни
