Шахтний ліфт “ligral”

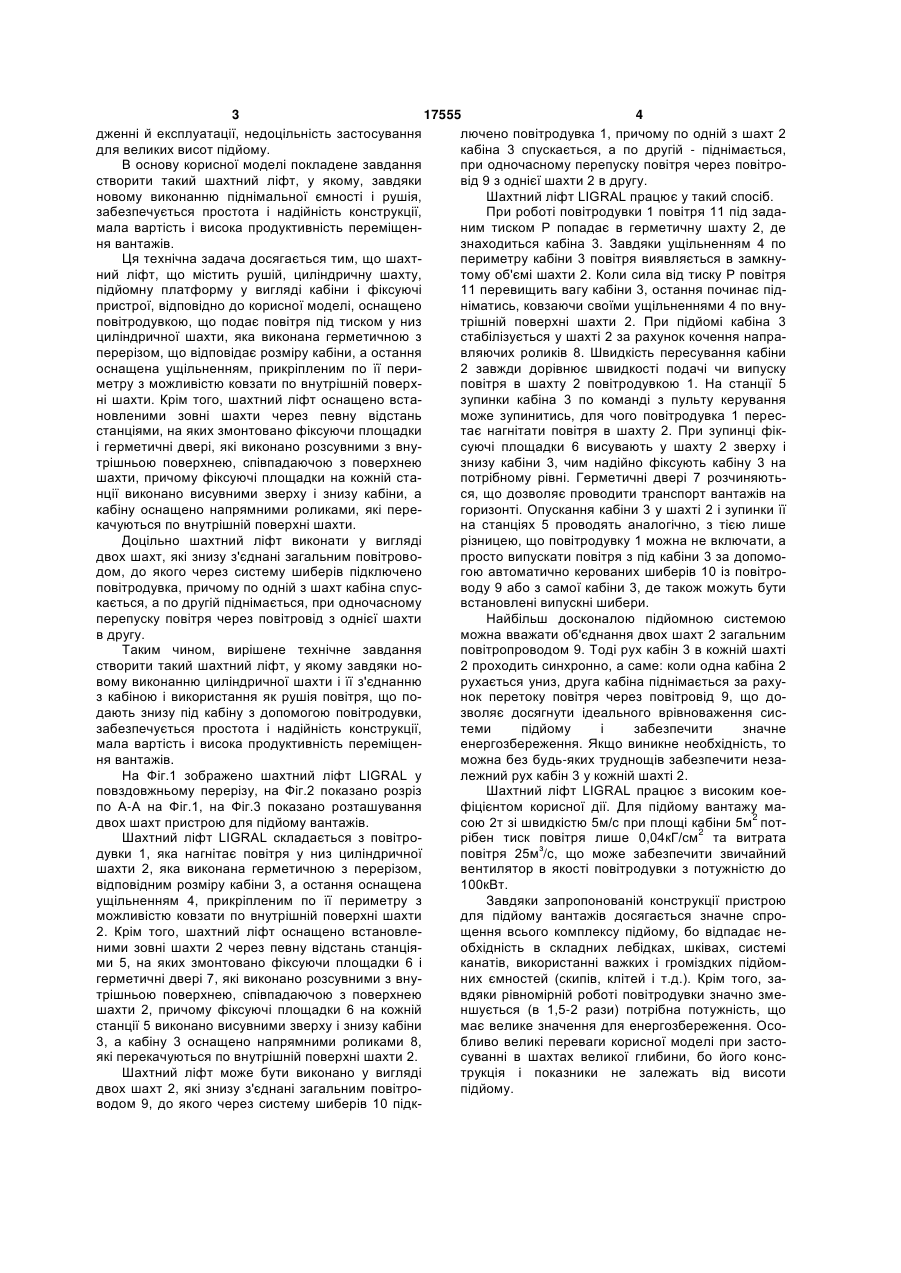

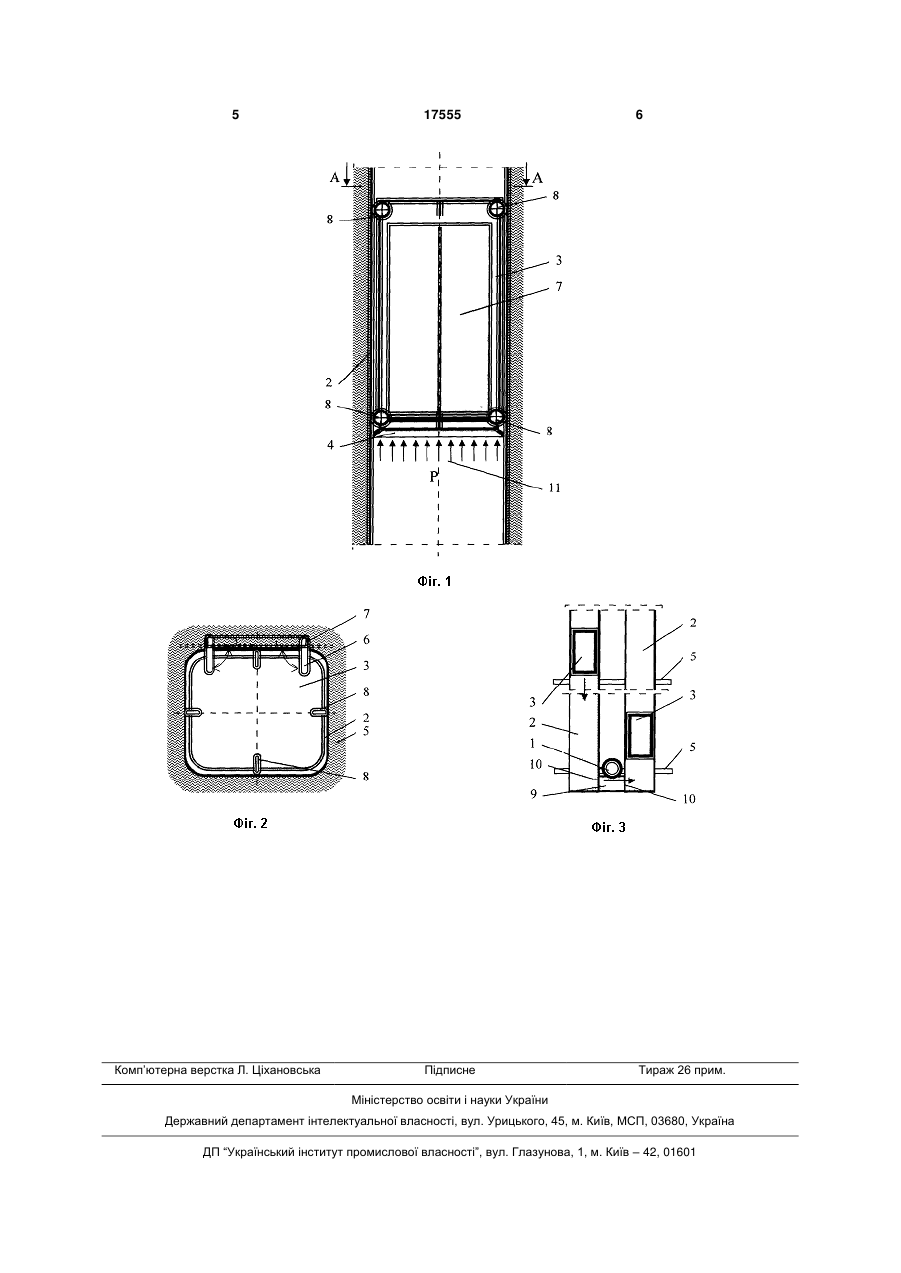

1. Шахтний ліфт, що містить рушій, циліндричну шахту, підйомну платформу у вигляді кабіни і фіксуючі пристрої, який відрізняється тим, що він оснащений рушієм у вигляді повітродувки, яка виконана герметичною з перерізом, що відповідає розміру кабіни, а остання оснащена ущільненням, прикріпленим по її периметру з можливістю ковзання по внутрішній поверхні шахти. 2. Шахтний ліфт за п.1, який відрізняється тим, що його оснащено встановленими зовні шахти 3 17555 4 дженні й експлуатації, недоцільність застосування лючено повітродувка 1, причому по одній з шахт 2 для великих висот підйому. кабіна 3 спускається, а по другій - піднімається, В основу корисної моделі покладене завдання при одночасному перепуску повітря через повітростворити такий шахтний ліфт, у якому, завдяки від 9 з однієї шахти 2 в другу. новому виконанню піднімальної ємності і рушія, Шахтний ліфт LIGRAL працює у такий спосіб. забезпечується простота і надійність конструкції, При роботі повітродувки 1 повітря 11 під задамала вартість і висока продуктивність переміщенним тиском Р попадає в герметичну шахту 2, де ня вантажів. знаходиться кабіна 3. Завдяки ущільненням 4 по Ця технічна задача досягається тим, що шахтпериметру кабіни 3 повітря виявляється в замкнуний ліфт, що містить рушій, циліндричну шахту, тому об'ємі шахти 2. Коли сила від тиску Р повітря підйомну платформу у вигляді кабіни і фіксуючі 11 перевищить вагу кабіни 3, остання починає підпристрої, відповідно до корисної моделі, оснащено німатись, ковзаючи своїми ущільненнями 4 по внуповітродувкою, що подає повітря під тиском у низ трішній поверхні шахти 2. При підйомі кабіна 3 циліндричної шахти, яка виконана герметичною з стабілізується у шахті 2 за рахунок кочення напраперерізом, що відповідає розміру кабіни, а остання вляючих роликів 8. Швидкість пересування кабіни оснащена ущільненням, прикріпленим по її пери2 завжди дорівнює швидкості подачі чи випуску метру з можливістю ковзати по внутрішній поверхповітря в шахту 2 повітродувкою 1. На станції 5 ні шахти. Крім того, шахтний ліфт оснащено встазупинки кабіна 3 по команді з пульту керування новленими зовні шахти через певну відстань може зупинитись, для чого повітродувка 1 пересстанціями, на яких змонтовано фіксуючи площадки тає нагнітати повітря в шахту 2. При зупинці фікі герметичні двері, які виконано розсувними з внусуючі площадки 6 висувають у шахту 2 зверху і трішньою поверхнею, співпадаючою з поверхнею знизу кабіни 3, чим надійно фіксують кабіну 3 на шахти, причому фіксуючі площадки на кожній стапотрібному рівні. Герметичні двері 7 розчиняютьнції виконано висувними зверху і знизу кабіни, а ся, що дозволяє проводити транспорт вантажів на кабіну оснащено напрямними роликами, які перегоризонті. Опускання кабіни 3 у шахті 2 і зупинки її качуються по внутрішній поверхні шахти. на станціях 5 проводять аналогічно, з тією лише Доцільно шахтний ліфт виконати у вигляді різницею, що повітродувку 1 можна не включати, а двох шахт, які знизу з'єднані загальним повітровопросто випускати повітря з під кабіни 3 за допомодом, до якого через систему шиберів підключено гою автоматично керованих шиберів 10 із повітроповітродувка, причому по одній з шахт кабіна спусводу 9 або з самої кабіни 3, де також можуть бути кається, а по другій піднімається, при одночасному встановлені випускні шибери. перепуску повітря через повітровід з однієї шахти Найбільш досконалою підйомною системою в другу. можна вважати об'єднання двох шахт 2 загальним Таким чином, вирішене технічне завдання повітропроводом 9. Тоді рух кабін 3 в кожній шахті створити такий шахтний ліфт, у якому завдяки но2 проходить синхронно, а саме: коли одна кабіна 2 вому виконанню циліндричної шахти і її з'єднанню рухається униз, друга кабіна піднімається за рахуз кабіною і використання як рушія повітря, що понок перетоку повітря через повітровід 9, що додають знизу під кабіну з допомогою повітродувки, зволяє досягнути ідеального врівноваження сисзабезпечується простота і надійність конструкції, теми підйому і забезпечити значне мала вартість і висока продуктивність переміщененергозбереження. Якщо виникне необхідність, то ня вантажів. можна без будь-яких труднощів забезпечити незаНа Фіг.1 зображено шахтний ліфт LIGRAL у лежний рух кабін 3 у кожній шахті 2. повздовжньому перерізу, на Фіг.2 показано розріз Шахтний ліфт LIGRAL працює з високим коепо А-А на Фіг.1, на Фіг.3 показано розташування фіцієнтом корисної дії. Для підйому вантажу мадвох шахт пристрою для підйому вантажів. сою 2т зі швидкістю 5м/с при площі кабіни 5м2 потШахтний ліфт LIGRAL складається з повітрорібен тиск повітря лише 0,04кГ/см2 та витрата дувки 1, яка нагнітає повітря у низ циліндричної повітря 25мз/c, що може забезпечити звичайний шахти 2, яка виконана герметичною з перерізом, вентилятор в якості повітродувки з потужністю до відповідним розміру кабіни 3, а остання оснащена 100кВт. ущільненням 4, прикріпленим по її периметру з Завдяки запропонованій конструкції пристрою можливістю ковзати по внутрішній поверхні шахти для підйому вантажів досягається значне спро2. Крім того, шахтний ліфт оснащено встановлещення всього комплексу підйому, бо відпадає неними зовні шахти 2 через певну відстань станціяобхідність в складних лебідках, шківах, системі ми 5, на яких змонтовано фіксуючи площадки 6 і канатів, використанні важких і громіздких підйомгерметичні двері 7, які виконано розсувними з внуних ємностей (скипів, клітей і т.д.). Крім того, затрішньою поверхнею, співпадаючою з поверхнею вдяки рівномірній роботі повітродувки значно змешахти 2, причому фіксуючі площадки 6 на кожній ншується (в 1,5-2 рази) потрібна потужність, що станції 5 виконано висувними зверху і знизу кабіни має велике значення для енергозбереження. Осо3, а кабіну 3 оснащено напрямними роликами 8, бливо великі переваги корисної моделі при застоякі перекачуються по внутрішній поверхні шахти 2. суванні в шахтах великої глибини, бо його консШахтний ліфт може бути виконано у вигляді трукція і показники не залежать від висоти двох шахт 2, які знизу з'єднані загальним повітропідйому. водом 9, до якого через систему шиберів 10 підк 5 Комп’ютерна верстка Л. Ціхановська 17555 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
