Апарат для зрізування гички та очищення головок коренеплодів
Номер патенту: 17045
Опубліковано: 15.09.2006
Автори: Кушпель Роман Анатолійович, Хелемендик Микола Миколайович, Вржещ Микола Вікторович
Формула / Реферат
Апарат для зрізування гички та очищення головок коренеплодів, що складається з вертикального вала, на якому розміщений диск з ножами і робочими елементами, який відрізняється тим, що диск встановлено горизонтально або під невеликим кутом до горизонту і обладнано шаблевидними ножами та прикріпленими до диска копіювальними робочими елементами у вигляді пружних стрижнів, плавно зігнутих на кінцях, очисні робочі поверхні яких є пластинами, жорстко закріпленими на стрижнях під кутом до горизонтальної і вертикальної площин.
Текст

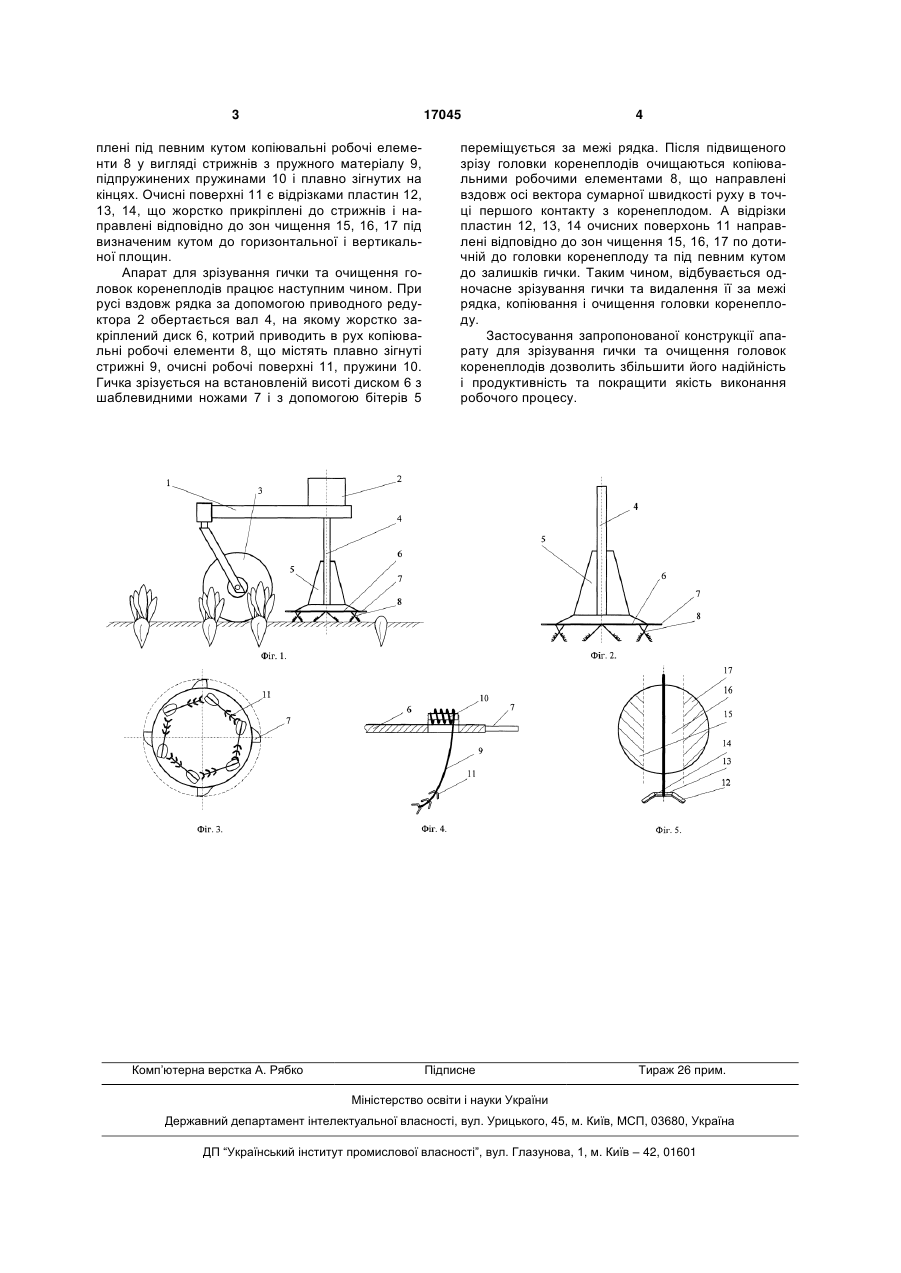

Апарат для зрізування гички та очищення головок коренеплодів, що складається з вертикаль 3 17045 плені під певним кутом копіювальні робочі елементи 8 у вигляді стрижнів з пружного матеріалу 9, підпружинених пружинами 10 і плавно зігнутих на кінцях. Очисні поверхні 11 є відрізками пластин 12, 13, 14, що жорстко прикріплені до стрижнів і направлені відповідно до зон чищення 15, 16, 17 під визначеним кутом до горизонтальної і вертикальної площин. Апарат для зрізування гички та очищення головок коренеплодів працює наступним чином. При русі вздовж рядка за допомогою приводного редуктора 2 обертається вал 4, на якому жорстко закріплений диск 6, котрий приводить в рух копіювальні робочі елементи 8, що містять плавно зігнуті стрижні 9, очисні робочі поверхні 11, пружини 10. Гичка зрізується на встановленій висоті диском 6 з шаблевидними ножами 7 і з допомогою бітерів 5 Комп’ютерна верстка А. Рябко 4 переміщується за межі рядка. Після підвищеного зрізу головки коренеплодів очищаються копіювальними робочими елементами 8, що направлені вздовж осі вектора сумарної швидкості руху в точці першого контакту з коренеплодом. А відрізки пластин 12, 13, 14 очисних поверхонь 11 направлені відповідно до зон чищення 15, 16, 17 по дотичній до головки коренеплоду та під певним кутом до залишків гички. Таким чином, відбувається одночасне зрізування гички та видалення її за межі рядка, копіювання і очищення головки коренеплоду. Застосування запропонованої конструкції апарату для зрізування гички та очищення головок коренеплодів дозволить збільшити його надійність і продуктивність та покращити якість виконання робочого процесу. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюUnit to cut the tops and clean the heads of roots
Назва патенту російськоюАппарат для срезания ботвы и очистки головок корнеплодов
МПК / Мітки
МПК: A01D 23/02
Мітки: коренеплодів, головок, очищення, гички, зрізування, апарат
