Спосіб визначення частоти обертання обладнання

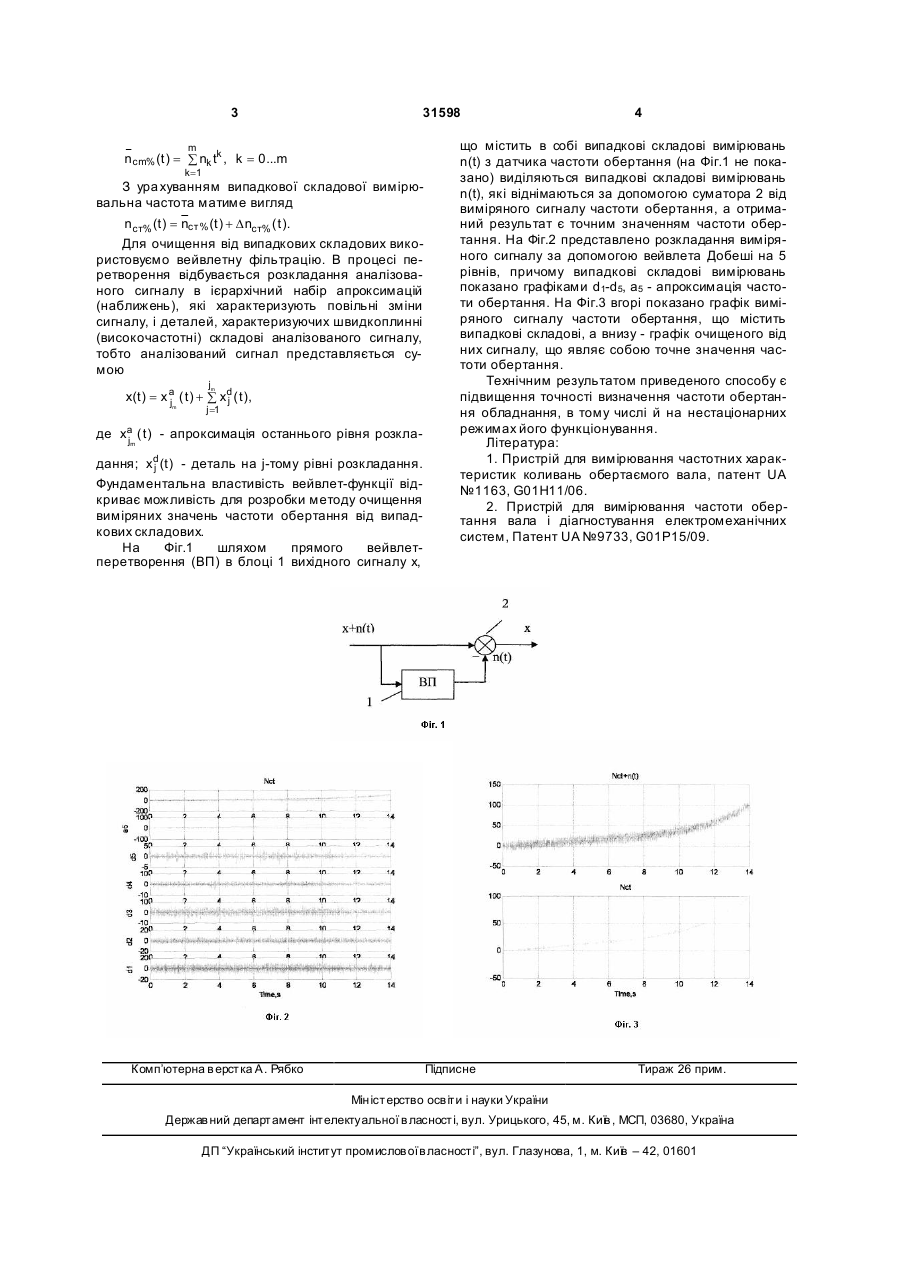

Спосіб визначення частоти обертання обладнання, що включає вимірювання вібросигналів по двох осях, утворення взаємокореляційної функції, час затримки якої перераховується в часто ту обертання обладнання, який відрізняється тим, що із сигналу частоти обертання виділяють випадкові складові шляхом прямого вейвлет-перетворення, які віднімають від сигналу частоти обертання обладнання. (19) (21) u200714833 (22) 26.12.2007 (24) 10.04.2008 (46) 10.04.2008, Бюл.№ 7, 2008 рік (72) АВРУТОВА ІРИНА ВАДИМІВН А, U A, БУРАУ НАДІЯ ІВАНІВН А, UA, СОПІЛКА ЮРІЙ ВАЛЕРІЙОВИЧ, UA, ПАВЛОВСЬКИЙ ОЛЕКСІЙ МИХАЙЛОВИЧ, UA, ЯЦКО ЛАСЛО ЛАСЛОВИЧ, U A (73) НАЦІОН АЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ УКРАЇНИ "КИЇВСЬКИЙ ПОЛІТЕХНІЧНИЙ ІНСТИТУТ", U A 3 31598 m ncm% (t ) = å nk tk , k = 0...m k =1 З ура хуванням випадкової складової вимірювальна частота матиме вигляд nст% (t ) = nст % (t ) + D nст% ( t ). Для очищення від випадкових складових використовуємо вейвлетну фільтрацію. В процесі перетворення відбувається розкладання аналізованого сигналу в ієрархічний набір апроксимацій (наближень), які характеризують повільні зміни сигналу, і деталей, характеризуючих швидкоплинні (високочастотні) складові аналізованого сигналу, тобто аналізований сигнал представляється сумою jm x(t ) = x a ( t ) + å xd ( t ), j j m де xa ( t ) jm j= 1 - апроксимація останнього рівня розкла дання; xd (t ) - деталь нa j-тому рівні розкладання. j Фундаментальна властивість вейвлет-функції відкриває можливість для розробки методу очищення виміряних значень частоти обертання від випадкових складових. На Фіг.1 шляхом прямого вейвлетперетворення (ВП) в блоці 1 вихідного сигналу х, Комп’ютерна в ерстка А. Рябко 4 що містить в собі випадкові складові вимірювань n(t) з датчика частоти обертання (на Фіг.1 не показано) виділяються випадкові складові вимірювань n(t), які віднімаються за допомогою суматора 2 від виміряного сигналу частоти обертання, а отриманий результат є точним значенням частоти обертання. На Фіг.2 представлено розкладання виміряного сигналу за допомогою вейвлета Добеші на 5 рівнів, причому випадкові складові вимірювань показано графіками d1-d5, a5 - апроксимація частоти обертання. На Фіг.3 вгорі показано графік виміряного сигналу частоти обертання, що містить випадкові складові, а внизу - графік очищеного від них сигналу, що являє собою точне значення частоти обертання. Технічним результатом приведеного способу є підвищення точності визначення частоти обертання обладнання, в тому числі й на нестаціонарних режимах його функціонування. Література: 1. Пристрій для вимірювання частотних характеристик коливань обертаємого вала, патент UA №1163, G01H11/06. 2. Пристрій для вимірювання частоти обертання вала і діагностування електромеханічних систем, Патент UA №9733, G01P15/09. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
