Теплошумоізоляційна панель

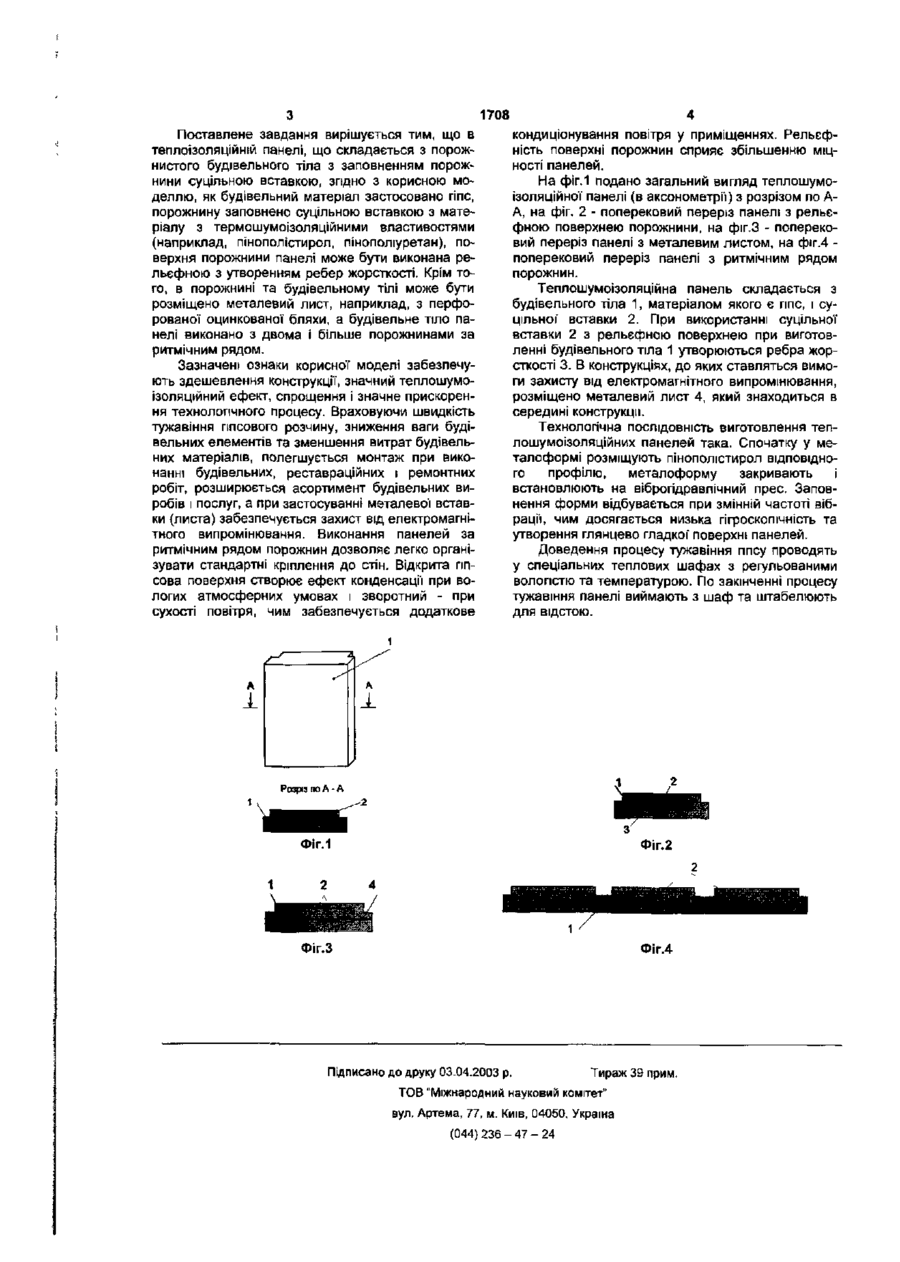

1. Теплошумоізоляційна панель, що складається з порожнистого будівельного тіла з заповненням порожнини суцільною вставкою, яка відрізняється тим, що як будівельний матеріал застосовано гіпс, а порожнини заповнено суцільною вставкою з матеріалу з термошумоізоляційними властивостями. 2. Теплошумоізоляційна панель за п. 1, яка відрізняється тим, що поверхня порожнини панелі виконана рельєфною. 3. Теплошумоізоляційна панель за п. 2, яка відрізняється тим, що рельєфність поверхні порожнин виконана з утворенням ребер жорсткості. 4. Теплошумоізоляційна панель за пунктами 1-3, яка відрізняється тим, що в порожнині та будівельному тілі панелі паралельно її зовнішній поверхні розміщено металевий лист. 5. Теплошумоізоляційна панель за п. 4, яка відрізняється тим, що металевий лист виконано перфорованим з оцинкованої бляхи. 6. Теплошумоізоляційна панель за пунктами 1-5, яка відрізняється тим, що як матеріал суцільних вставок застосовано пінополістирол. 7. Теплошумоізоляційна панель за пунктами 1-5, яка відрізняється тим, що як матеріал суцільних вставок застосовано пінополіуретан. 8. Теплошумоізоляційна панель за пунктами 1-7, яка відрізняється тим, що будівельне тіло виконане з двома і більше порожнинами за ритмічним рядом. Корисна модель відноситься до галузі будівництва і може бути використана в будівлях і приміщеннях як перегороджуючий або стіновий елемент. Відомі панелі ппсокартонні, листи гіпсокартонні, плити гіпсові [Нациевский Ю.Д. и др. Справочник по строительным материалам и изделиям. Киев: Будівельник— 1989], призначені для опорядження і облицювання стін з метою звукопоглинання. Зазначені ГІПСОВІ конструкційні елементи виконані суцільними, що не забезпечує достатнього теплошумоізоляційного ефекту. При цьому забезпечення необхідної теплоізоляції відбувається за рахунок комбінування зазначених панелей з теплоізоляційними елементами (вата, пінополістирол, пінополіуретан, та Інші), наслідком чого є низька технологічність при значному удорожченні конструкцій. Відомий бетонний порожнистий блок [деклараційний патент України на винахід №34358 А, Офіційний бюлетень "Промислова власність" №1, 2001], який складається з порожнистого будівельного тіла з застосуванням як будівельного матері алу бетону, причому порожнини можуть бути заповнені суцільними вставками. За міцнісними властивостями стінові елементи будівель з таких блоків мають досить високі показники, однак, загальновідомо, що їх досягнення за умовами нормального тужавіння бетону настає протягом принаймні 28 діб, що сповільнює технологію їх вироблення. Крім того, їх тепло- та шумоізоляцій ні властивості мають невисокі питомі показники, а вага та вартість значно перевищують вагу та вартість виробів з гіпсу, все це збільшує транспортні видатки, унеможливлює (без підсилення несучих конструкцій) використання як розгороджуючих елементів всередині приміщень, а крупнозернистість наповнювачів бетону унеможливлює їх застосування як елементів декору. В основу винаходу покладено завдання забезпечити покращення технологічності і здешевлення при будівництві та досягнення високих показників теплошумовоі ізоляції перегороджуючих і стінових елементів будівельних споруд за рахунок удосконалення їх конструкції із застосуванням легких будівельних матеріалів. 00 о 1708 Поставлене завдання вирішується тим, що в теплоізоляційній панелі, що складається з порожнистого будівельного тіла з заповненням порожнини суцільною вставкою, згідно з корисною моделлю, як будівельний матеріал застосовано гіпс, порожнину заповнено суцільною вставкою з матеріалу з термошумоізоляційними властивостями (наприклад, пінополістирол, пінополіуретан), поверхня порожнини панелі може бути виконана рельєфною з утворенням ребер жорсткості. Крім того, в порожнині та будівельному тілі може бути розміщено металевий лист, наприклад, з перфорованої оцинкованої бляхи, а будівельне тіло панелі виконано з двома і більше порожнинами за ритмічним рядом. Зазначені ознаки корисної моделі забезпечують здешевлення конструкції, значний теплошумоізоляційний ефект, спрощення і значне прискорення технологічного процесу. Враховуючи швидкість тужавіння гіпсового розчину, зниження ваги будівельних елементів та зменшення витрат будівельних матеріалів, полегшується монтаж при виконанні будівельних, реставраційних і ремонтних робіт, розширюється асортимент будівельних виробів і послуг, а при застосуванні металевої вставки (листа) забезпечується захист від електромагнітного випромінювання. Виконання панелей за ритмічним рядом порожнин дозволяє легко організувати стандартні кріплення до стін. Відкрита гіпсова поверхня створює ефект конденсації при вологих атмосферних умовах і зворотний - при сухості повітря, чим забезпечується додаткове кондиціонування повітря у приміщеннях. Рельєфність поверхні порожнин сприяє збільшенню міцності панелей. На фіг.1 подано загальний вигляд теплошумоізоляційної панелі (в аксонометрії) з розрізом по АА, на фіг. 2 - поперековий переріз панелі з рельєфною поверхнею порожнини, на фіг.З - поперековий переріз панелі з металевим листом, на фіг.4 поперековий переріз панелі з ритмічним рядом порожнин. Теплошумоізоляційна панель складається з будівельного тіла 1, матеріалом якого є гіпс, і суцільної' вставки 2. При використанні суцільної вставки 2 з рельєфною поверхнею при виготовленні будівельного тіла 1 утворюються ребра жорсткості 3. В конструкціях, до яких ставляться вимоги захисту від електромагнітного випромінювання, розміщено металевий лист 4, який знаходиться в середині конструкції. Технологічна ПОСЛІДОВНІСТЬ виготовлення теп лошумоізоляційних панелей така. Спочатку у металоформі розміщують пінополістирол ВІДПОВІДНОГО профілю, металоформу закривають і встановлюють на віброгідравлічний прес. Заповнення форми відбувається при змінній частоті вібрації, чим досягається низька гігроскопічність та утворення глянцево гладкої' поверхні панелей. Доведення процесу тужавіння гіпсу проводять у спеціальних теплових шафах з регульованими вологістю та температурою. По закінченні процесу тужавіння панелі виймають з шаф та штабелюють для відстою. Фіг.2 Фіг.З Фіг.4 Підписано до друку 03.04.2003 р. Тираж 39 прим. ТОВ "Міжнародний науковий комітет" вул. Артема, 77, м. Київ, 04050, Україна (044)236 - 47 - 24
