Панель термопідвіконня

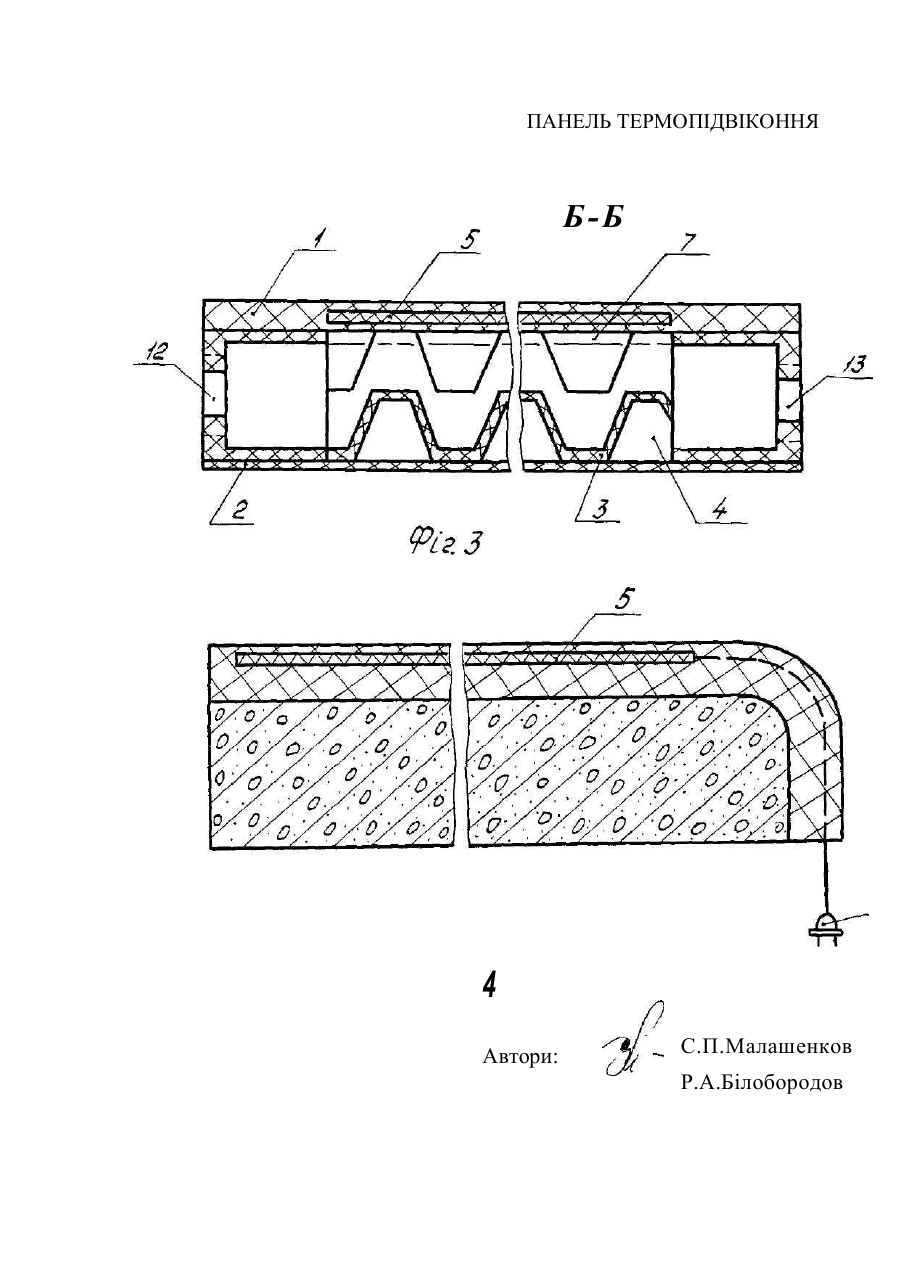

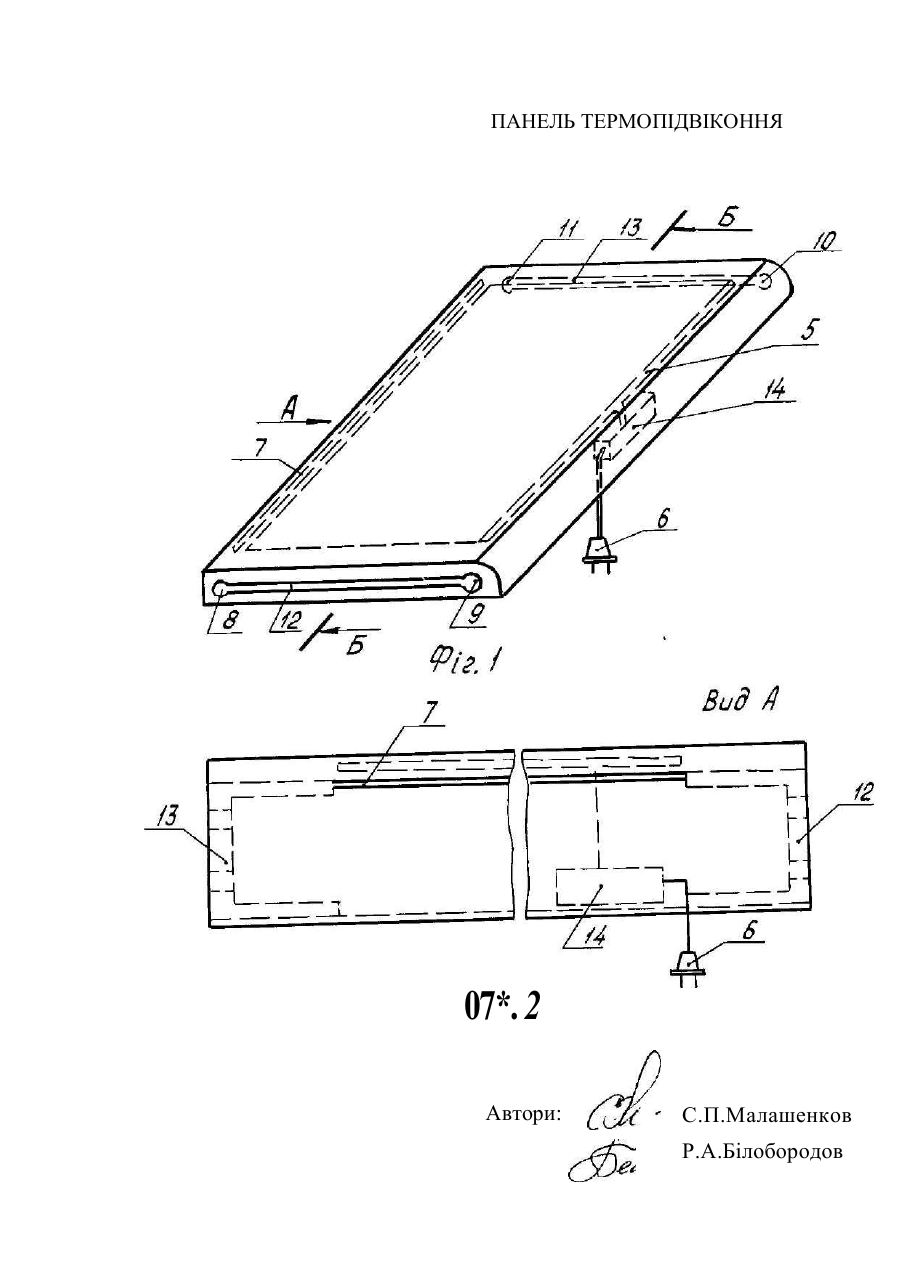

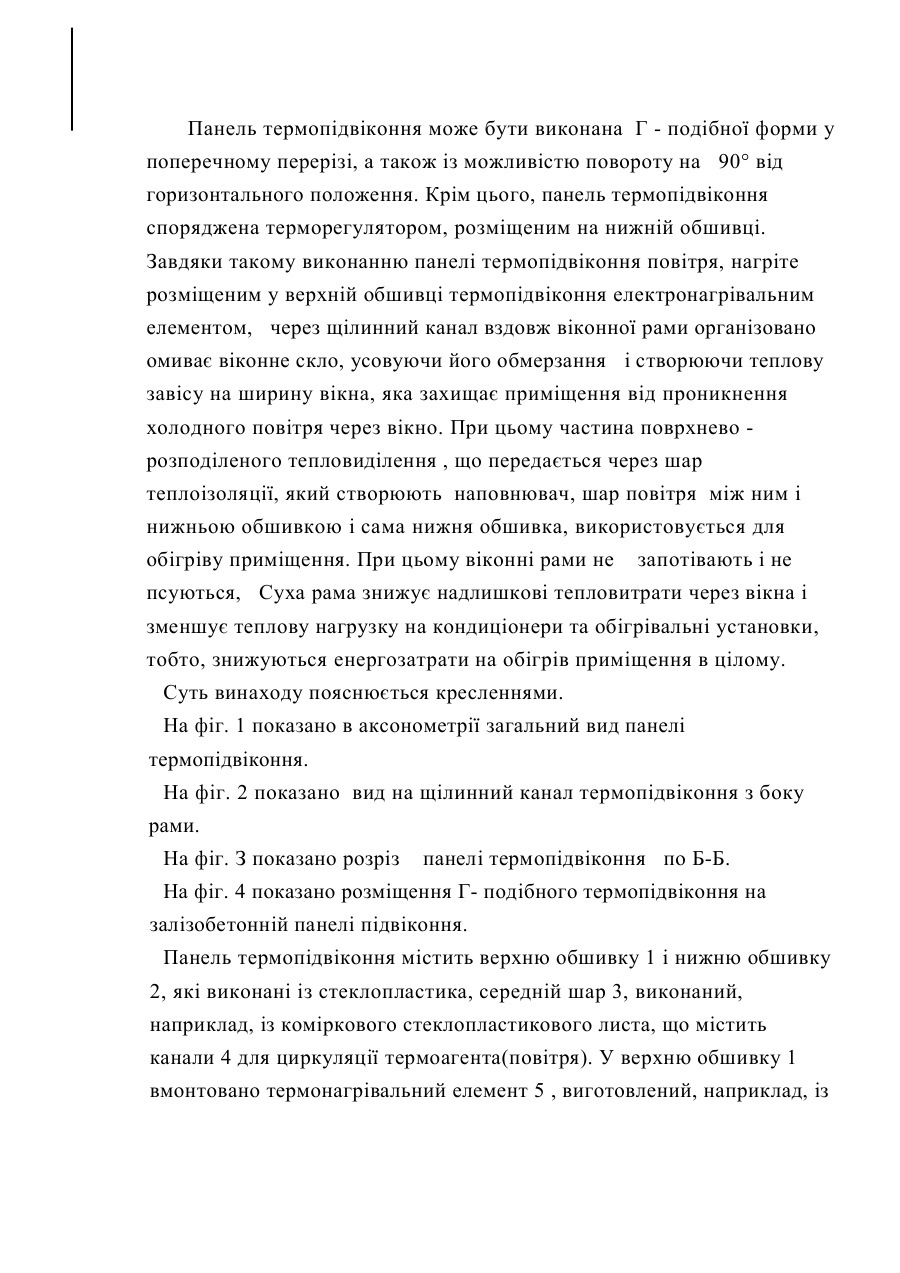

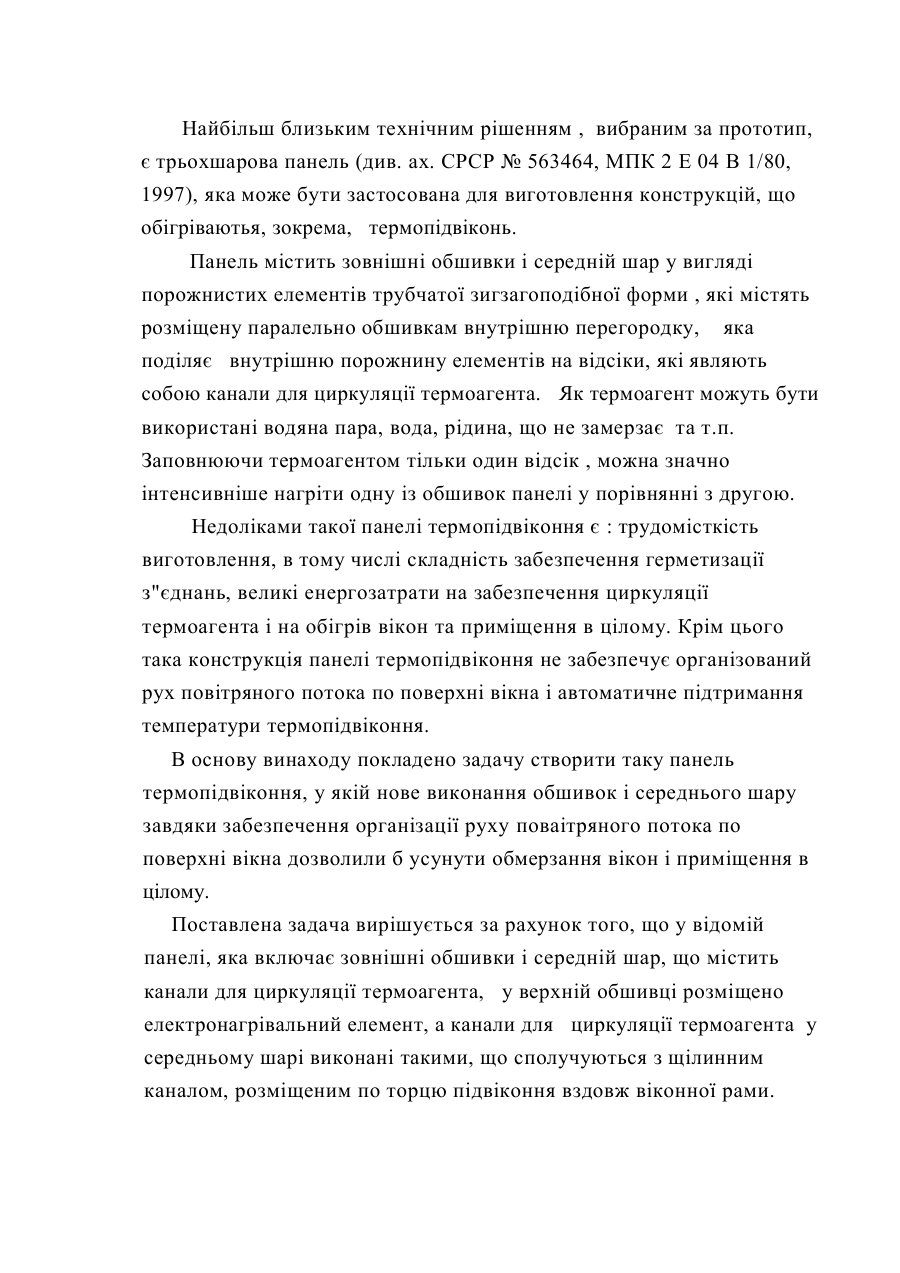

є в S3 МПК Е 04 В 1/80 ПАНЕЛЬ ТЕРМОПІДВІКОННЯ Винахід належить до будівництва і може бути використаний в конструкціях різного призначення , що обігріваються. Широко відомі панелі підвіконь, які застосовуються в будівництві і виконані з дерева або деревостружкової плити, залізобетону, мармуру. При цьому необхідний тепловий режим у помешканні створюється за допомогою нагрівальних елементів, наприклад, чавунних батарей, які розміщені в підвіконних нішах. ("Конструкции гражданских зданий" під ред. С,М.Туполева, M.f Стройиздат, с.214-215), Однак для будівельних конструкцій мобільного типу або котеджів таке виконання панелей підвіконь і таке забезпечення теплового режиму приміщення неприйнятні, оскільки дерев"яні панелі пожежонебезпечні, залізобетонні - важкі, мармурові - дорогі і крихкі, а батареї опалювання потребують автономного енергозабезпечення (див. кн, Сапрыкин, "Мобильные жилища для Севера", Л., Стройиздат, 1986). Але в стаціонарних будівлях, де чавунні батареї приєднуються до центральної системи опалення, їх монтаж утруднений, бо приєднання вимагає старанної герметизації з"єднань. При цьому підвіконня відхилюють теплові потоки від поверхні скла, не виключено обмерзання вікон. Віконні рами і підвіконня накопичують вологу, що збільшує тепловитрати в приміщенні. Найбільш близьким технічним рішенням , вибраним за прототип, є трьохшарова панель (див. ах. СРСР № 563464, МПК 2 Е 04 В 1/80, 1997), яка може бути застосована для виготовлення конструкцій, що обігріваютья, зокрема, термопідвіконь. Панель містить зовнішні обшивки і середній шар у вигляді порожнистих елементів трубчатої зигзагоподібної форми , які містять розміщену паралельно обшивкам внутрішню перегородку, яка поділяє внутрішню порожнину елементів на відсіки, які являють собою канали для циркуляції термоагента. Як термоагент можуть бути використані водяна пара, вода, рідина, що не замерзає та т.п. Заповнюючи термоагентом тільки один відсік , можна значно інтенсивніше нагріти одну із обшивок панелі у порівнянні з другою. Недоліками такої панелі термопідвіконня є : трудомісткість виготовлення, в тому числі складність забезпечення герметизації з"єднань, великі енергозатрати на забезпечення циркуляції термоагента і на обігрів вікон та приміщення в цілому. Крім цього така конструкція панелі термопідвіконня не забезпечує організований рух повітряного потока по поверхні вікна і автоматичне підтримання температури термопідвіконня. В основу винаходу покладено задачу створити таку панель термопідвіконня, у якій нове виконання обшивок і середнього шару завдяки забезпечення організації руху поваітряного потока по поверхні вікна дозволили б усунути обмерзання вікон і приміщення в цілому. Поставлена задача вирішується за рахунок того, що у відомій панелі, яка включає зовнішні обшивки і середній шар, що містить канали для циркуляції термоагента, у верхній обшивці розміщено електронагрівальний елемент, а канали для циркуляції термоагента у середньому шарі виконані такими, що сполучуються з щілинним каналом, розміщеним по торцю підвіконня вздовж віконної рами. Панель термопідвіконня може бути виконана Г - подібної форми у поперечному перерізі, а також із можливістю повороту на 90° від горизонтального положення. Крім цього, панель термопідвіконня споряджена терморегулятором, розміщеним на нижній обшивці. Завдяки такому виконанню панелі термопідвіконня повітря, нагріте розміщеним у верхній обшивці термопідвіконня електронагрівальним елементом, через щілинний канал вздовж віконної рами організовано омиває віконне скло, усовуючи його обмерзання і створюючи теплову завісу на ширину вікна, яка захищає приміщення від проникнення холодного повітря через вікно. При цьому частина поврхнево розподіленого тепловиділення , що передається через шар теплоізоляції, який створюють наповнювач, шар повітря між ним і нижньою обшивкою і сама нижня обшивка, використовується для обігріву приміщення. При цьому віконні рами не запотівають і не псуються, Суха рама знижує надлишкові тепловитрати через вікна і зменшує теплову нагрузку на кондиціонери та обігрівальні установки, тобто, знижуються енергозатрати на обігрів приміщення в цілому. Суть винаходу пояснюється кресленнями. На фіг. 1 показано в аксонометрії загальний вид панелі термопідвіконня. На фіг. 2 показано вид на щілинний канал термопідвіконня з боку рами. На фіг. З показано розріз панелі термопідвіконня по Б-Б. На фіг. 4 показано розміщення Г- подібного термопідвіконня на залізобетонній панелі підвіконня. Панель термопідвіконня містить верхню обшивку 1 і нижню обшивку 2, які виконані із стеклопластика, середній шар 3, виконаний, наприклад, із коміркового стеклопластикового листа, що містить канали 4 для циркуляції термоагента(повітря). У верхню обшивку 1 вмонтовано термонагрівальний елемент 5 , виготовлений, наприклад, із струмопровідної тканини, який за допомогою штепсельної вилки б підключується до електромережі. Канали 4 середнього шару виконані такими, що сполучуються з щілинним каналом 7, розміщеним по торцю підвіконня вздовж віконної рами. Панель підвіконня містить по торцям отвори 8, 9 та 10, 11, які з"єднані попарно пазами 12, 13, що забезпечують її поворот на 90° від горизонтального положення . Для установки підвіконня в горизонтальне положення панель фіксується чотирма штирями, які входять в отвори 8, 9, 10, П. В нижній обшивці 2 може бути розміщено терморегулятор 14. Для збільшення жорсткості , а також для установки панелі термопідвіконня на наявне , наприклад, залізобетонне підвіконня , як показано на фіг.4 , панель термопідвіконня може бути виконано Г подібної форми у поперечному розрізі. Пристрій працює таким чином. Панель термопідвіконня установлюється у горизонтальне положення. Електронагрівальний елемент 5 за допомогою штепсельної вилки 6 підключується до електромережі. Повітря, яке є всередині панелі , нагрівається і , розширюючись, переміщується по каналам 4 до щілинного каналу 7. Тепле повітря піднімається вверх вздовж вікна, холодне повітря надходить через отвори 8, 9, 10, 11 і пази , які їх з'єднують. ПАНЕЛЬ ТЕРМОПІДВІКОННЯ 07*. 2 Автори: С.П.Малашенков Р.А.Білобородов ПАНЕЛЬ ТЕРМОПІДВІКОННЯ Б-Б 4 Автори: С.П.Малашенков Р.А.Білобородов
