Тренажер масажний

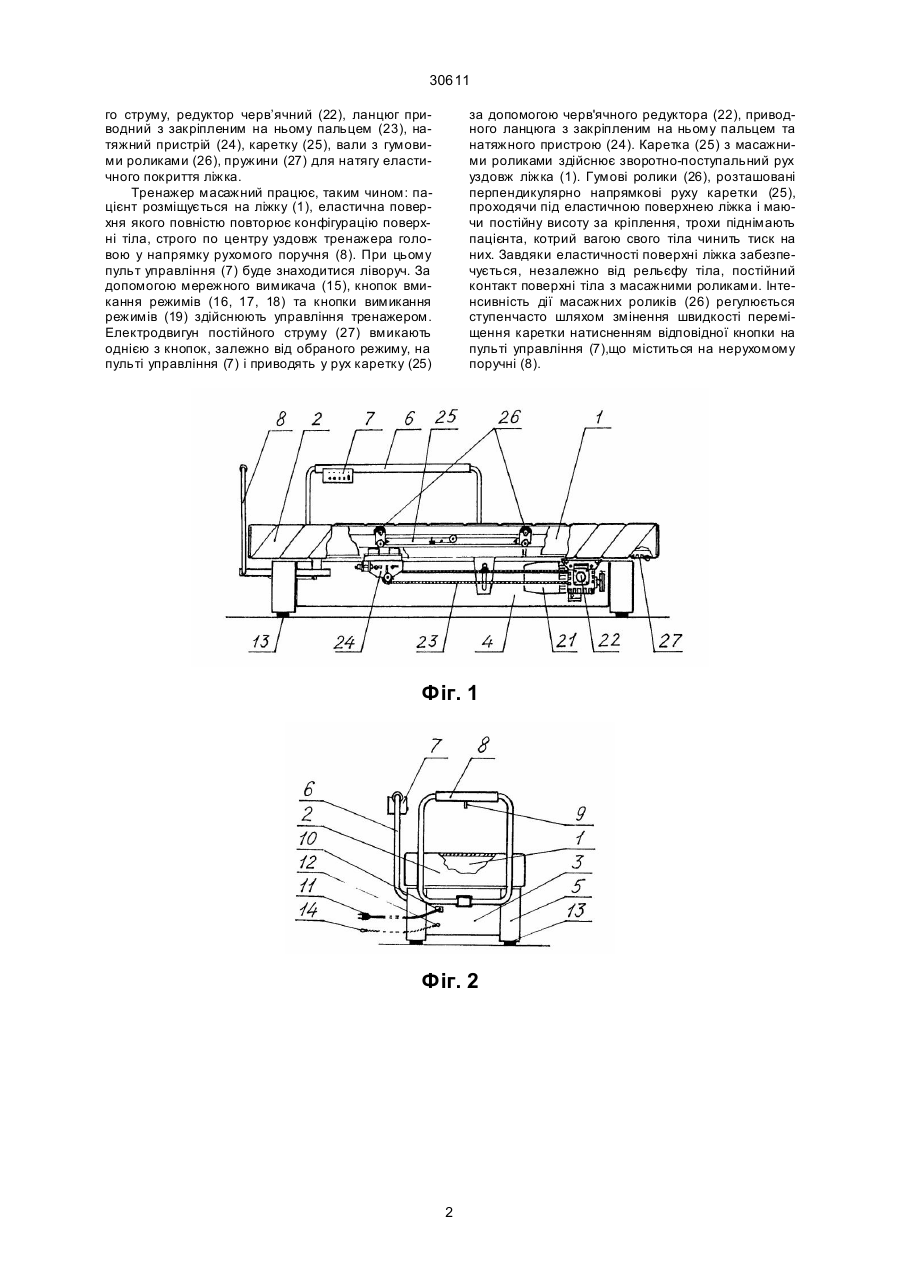

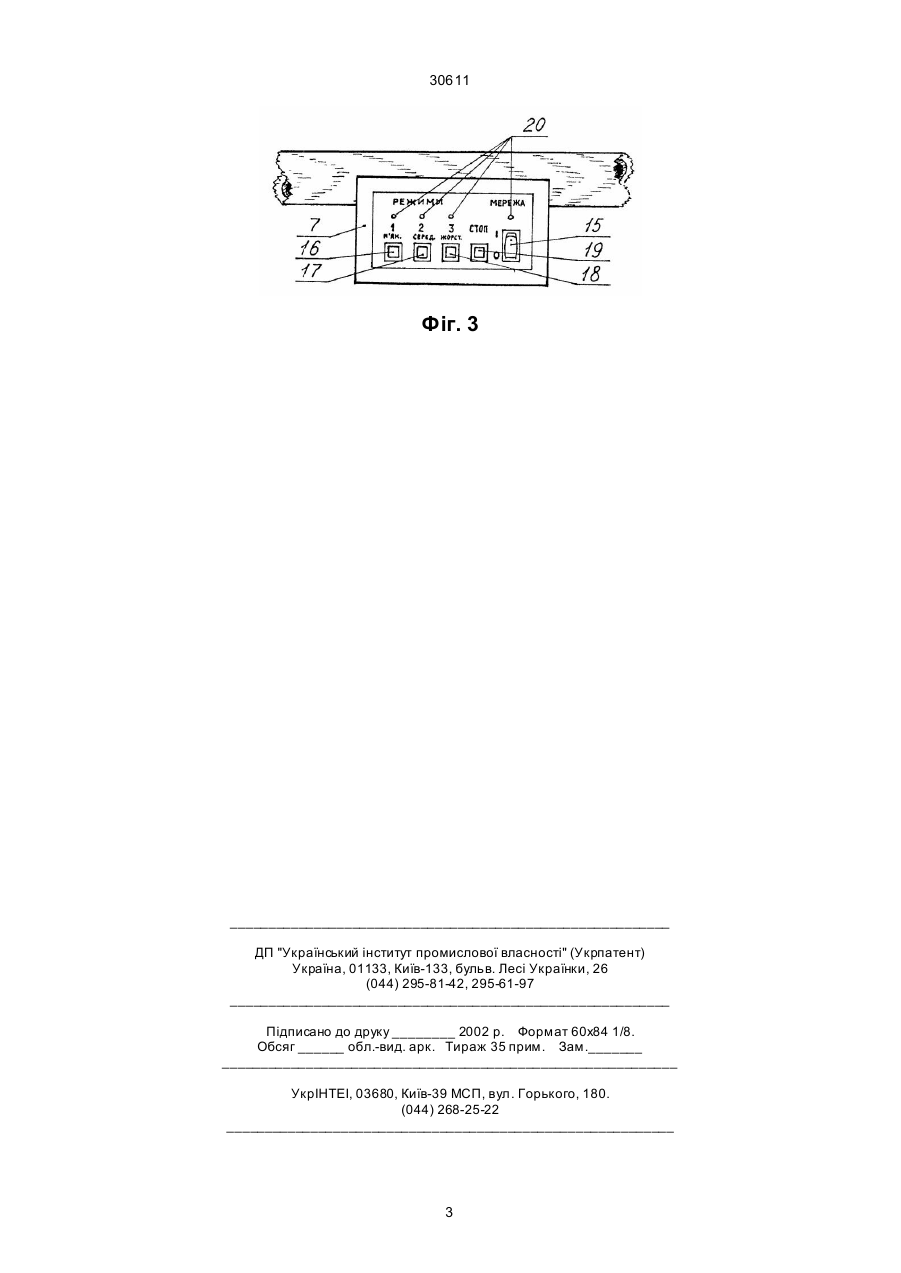

Тренажер масажний, що містить ліжко, масажні елементи, каретку, привод, який відрізняється тим, що ліжко виконане у вигляді корпусу з закріпленим на ньому еластичним підпружиненим покриттям, під яким, на каретці, що приводиться у зворотно-поступальний рух електроприводом, закріплені масажні елементи. (19) (21) 98031490 (22) 25.03.1998 (24) 15.12.2000 (33) UA (46) 15.12.2000, Бюл. № 7, 2000 р. (72) Монахов Олександр Євгенович, Мізрахі Ігор Якович (73) УКРАЇНСЬКО-БОЛГАРСЬКЕ СУМІСНЕ ПІДПРИЄМСТВО "АРНІКА" 30611 го струму, редуктор черв’ячний (22), ланцюг приводний з закріпленим на ньому пальцем (23), натяжний пристрій (24), каретку (25), вали з гумовими роликами (26), пружини (27) для натягу еластичного покриття ліжка. Тренажер масажний працює, таким чином: пацієнт розміщується на ліжку (1), еластична поверхня якого повністю повторює конфігурацію поверхні тіла, строго по центру уздовж тренажера головою у напрямку рухомого поручня (8). При цьому пульт управління (7) буде знаходитися ліворуч. За допомогою мережного вимикача (15), кнопок вмикання режимів (16, 17, 18) та кнопки вимикання режимів (19) здійснюють управління тренажером. Електродвигун постійного струму (27) вмикають однією з кнопок, залежно від обраного режиму, на пульті управління (7) і приводять у рух каретку (25) за допомогою черв'ячного редуктора (22), приводного ланцюга з закріпленим на ньому пальцем та натяжного пристрою (24). Каретка (25) з масажними роликами здійснює зворотно-поступальний рух уздовж ліжка (1). Гумові ролики (26), розташовані перпендикулярно напрямкові руху каретки (25), проходячи під еластичною поверхнею ліжка і маючи постійну висоту за кріплення, трохи піднімають пацієнта, котрий вагою свого тіла чинить тиск на них. Завдяки еластичності поверхні ліжка забезпечується, незалежно від рельєфу тіла, постійний контакт поверхні тіла з масажними роликами. Інтенсивність дії масажних роликів (26) регулюється ступенчасто шляхом змінення швидкості переміщення каретки натисненням відповідної кнопки на пульті управління (7),що міститься на нерухомому поручні (8). Фіг. 1 Фіг. 2 2 30611 Фіг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
