Внутрішнє дзеркало заднього огляду

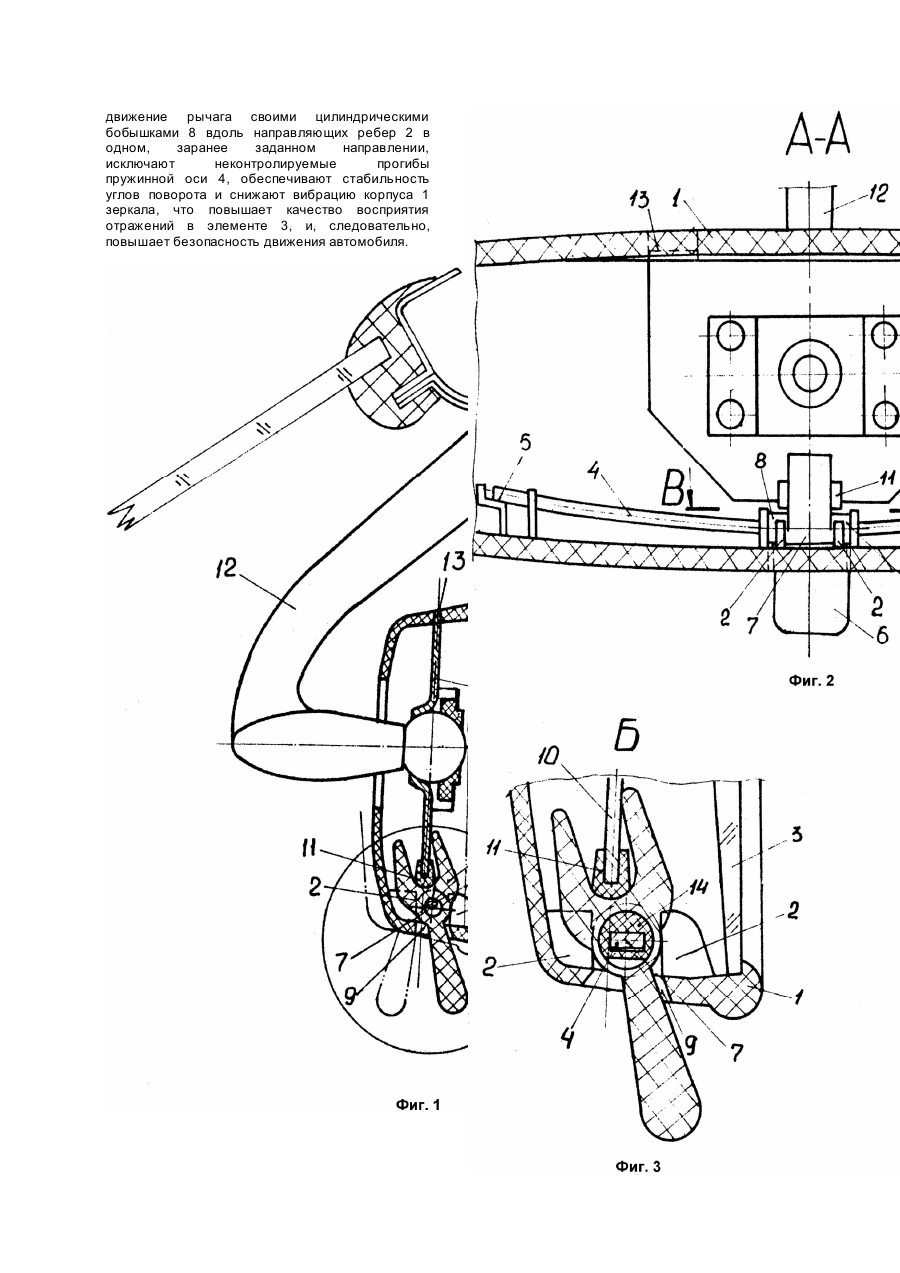

Изобретение относится к оборудованию транспортных средств, в частности к зеркалам заднего вида. Известно неослепляющее внутреннее зеркало заднего вида по заявке ФРГ №2226481, кл. B60R1/08, опубл. 06.11.80, содержащее корпус с неподвижно закрепленным отражательным элементом, размещенные в корпусе несущую пластину, которая вставляется между двумя вертикальными ребрами, расположенную под несущей пластиной пружинную горизонтальную ось, шарнирно установленную в упорных подшипниках на корпусе, с неподвижно закрепленным на ней поворотным рычагом, одним концом выходящим через отверстие наружу корпуса, а вторым - взаимодействующим с несущей пластиной, при этом последняя шарнирно закреплена на кронштейне. Крепление поворотного рычага на горизонтальной оси снижает точность установки корпуса в крайних положениях, так как при поворотах рычага, а также при вибрационных нагрузках кузова автомобиля, возникают неконтролируемые усилия, изгибающие горизонтальную ось под углом к несущей пластине, вследствие чего снижающие точность установки зеркала в рабочих положениях, а также повышается вибрация корпуса зеркала и, следовательно, снижается восприятие отражения в зеркале при движении автомобиля по неровной дороге. В основу изобретения поставлена задача исключения неконтролируемых прогибов пружинной оси внутреннего зеркала заднего вида для обеспечения стабильных углов поворота корпуса и снижения его вибрации, что повышает качество восприятия отражений в зеркале и, следовательно, повышает безопасность вождения автомобиля. Сущность заявляемого технического решения заключается в том, что во внутреннем зеркале заднего вида, содержащем поворотно установленный на кронштейне корпус с неподвижно закрепленным отражательным элементом и направляющими вертикальными ребрами, несущую пластину, шарнирно закрепленную в корпусе и шарнирно связанную с кронштейном, пружинную ось, расположенную под несущей пластиной, установленный на пружинной оси поворотный рычаг, одним концом связанный со свободным концом несущей пластины, а другим выходящий через отверстие из корпуса, поворотный рычаг установлен на пружинной оси шарнирно, а концы этой оси закреплены в корпусе выше геометрической оси вращения рычага, при этом последняя изогнута в плоскости направляющих вертикальных ребер, расположенных вдоль отверстия для выхода поворотного рычага из корпуса, что создает направленное усилие от воздействия пружинной оси только в плоскости ее изгиба. Поворотный рычаг снабжен, по крайней мере, одной бобышкой, при этом последняя установлена между направляющими вертикальными ребрами корпуса с возможностью продольного перемещения и выполнена соосно его геометрической оси вращения, что повышает надежность и точность установки. Целесообразна конструкция, в которой конец рычага со стороны несущей пластины имеет в продольном сечении вилкообразную форму, что позволяет передать боковые усилия непосредственно на соединение рычаг - несущая пластина, увеличивая этим точность установки зеркала в одном из рабочих положений. Выполнение оси в виде плоской пружины повышает точность направления изгиба оси и соответственно точность установки зеркала в одном из рабочих положений. На фиг.1 показано предлагаемое устройство, вид сбоку в разрезе; на фиг.2 - вид А - А на фиг.1; на фиг.3 - вид Б на фиг.1; на фиг.4 - вид В - В на фиг.2. Зеркало содержит корпус 1 с гнездами в виде попарно выполненных вертикальных ребер 2, в нем неподвижно установлен отражательный элемент 3; пружинную ось 4, концы которой жестко закреплены в опорах 5, выполненных цельнолитыми с корпусом 1 и расположенными с превышением относительно шарнирной установки поворотного рычага 6 с геометрической осью вращения 7 на изогнутой в вертикальной плоскости пружинной оси 4. Рычаг 6 своими цилиндрическими бобышками 8, симметрично расположенными с двух сторон, помещен между вертикальными ребрами, выполненными соразмерно с последними, и одним своим концом через отверстие 9 выходит наружу корпус 1. Второй конец рычага 6, имеющий в продольном сечении вилкообразную форму, опирается одной из поверхностей вилки в несущую пластину 10 через опору 11. Несущая пластина 10 шарнирно закреплена на кронштейне 12 и язычками 13 находится в зацеплении с корпусом 1. На фиг.3 показан вариант исполнения с плоской пружинной осью 4 и цилиндрической вставкой 14 для поворота на ней рычага 6. Для перемещения зеркала из одного рабочего положения, "день или ночь", в другое от действия руки к выходящему наружу из корпуса 1 концу рычага 6 прикладывается усилие, поворачивающее этот рычаг вокруг оси 4. При этом, упираясь в опору 11 несущей пластины 10 рычаг 6 будет поворачиваться также и относительно несущей пластины 10. Но так как в рабочих положениях зеркала геометрическая ось 7 рычага б находится на определенном расстоянии от оси симметрии опоры 11, то при вращении рычага 6, когда он своими цилиндрическими бобышками 8, взаимодействуя с вертикальными ребрами 2, поворачивает корпус 1. скользя вниз вдоль ребер 2 и пригибая при этом пружинную ось 4 в плоскости расположения ребер 2, до тех пор, пока геометрическая ось 7 рычага 6 не совместится в одной вертикальной плоскости с геометрической осью между опорой 11 и язычками 13 несущей пластины 10. При дальнейшей вращении рычага 6 прогиб пружинной ось 4 уменьшается, бобышки 8, скользя вверх вдоль ребер 2, поворачивают корпус 1 дальше, пока поверхность вилки рычага 6 не упрется в несущую пластину 10 с другой стороны, и корпус 1 не займет другое рабочее положение. Для возвращения зеркала в первоначально рабочее положение необходимо приложить усилие к выходящему наружу из корпуса 1 концу рычага 6 в противоположном направлении, при этом взаимодействие элементов зеркала будет осуществляться в обратном порядке. Таким образом, изгиб пружинной оси 4 и движение рычага своими цилиндрическими бобышками 8 вдоль направляющих ребер 2 в одном, заранее заданном направлении, исключают неконтролируемые прогибы пружинной оси 4, обеспечивают стабильность углов поворота и снижают вибрацию корпуса 1 зеркала, что повышает качество восприятия отражений в элементе 3, и, следовательно, повышает безопасность движения автомобиля.
