Вихідний патрубок відцентрового вентилятора

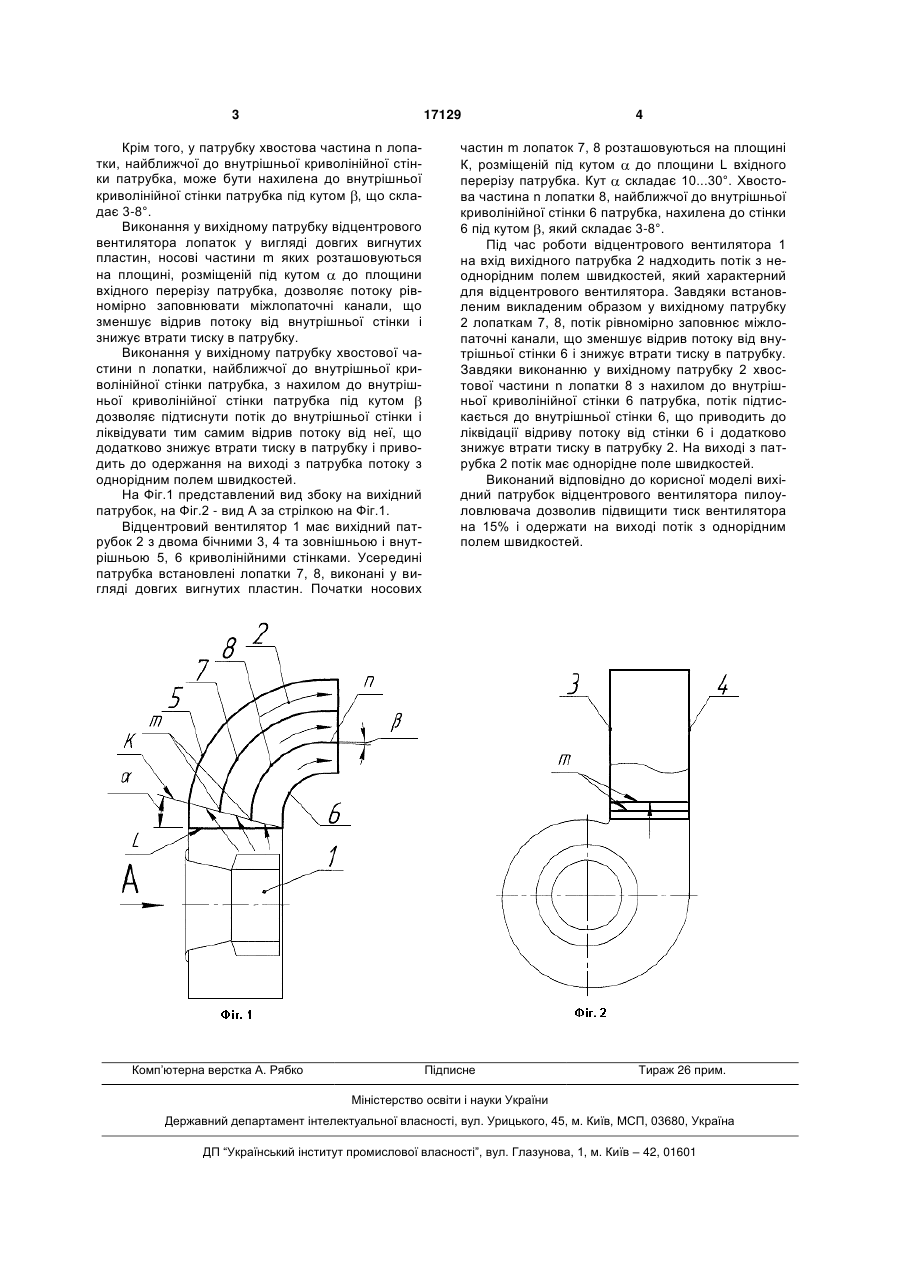

1. Вихідний патрубок відцентрового вентилятора, що має дві бічні та зовнішню і внутрішню криволінійні стінки і встановлені усередині патрубка лопатки, який відрізняється тим, що лопатки виконані у вигляді довгих вигнутих пластин, носові частини m яких розташовуються на площині, розміщеній під кутом α до площини вхідного перерізу патрубка, при цьому кут α складає 10-30°. 2. Вихідний патрубок відцентрового вентилятора за п. 1, який відрізняється тим, що хвостова частина n лопатки, найближчої до внутрішньої криволінійної стінки патрубка, нахилена до внутрішньої криволінійної стінки патрубка під кутом β, що складає 3-8°. (19) (21) u200602650 (22) 13.03.2006 (24) 15.09.2006 (46) 15.09.2006, Бюл. № 9, 2006 р. (72) Васильєв Юрій Валерійович, Ладік Валерій Григорович, Філіпенко Сергій Вікторович, Мізін Вадим Олександрович, Хоружий Олександр Миколайович, Шерстюк Олексій Васильович (73) ДЕРЖАВНЕ ПІДПРИЄМСТВО "ДОНЕЦЬКИЙ ДЕРЖАВНИЙ НАУКОВО-ДОСЛІДНИЙ, ПРОЕКТНО-КОНСТРУКТОРСЬКИЙ ТА ЕКСПЕРИМЕНТАЛЬНИЙ ІНСТИТУТ КОМПЛЕКСНОЇ МЕХАНІЗАЦІЇ ШАХТ "ДОНДІПРОВУГЛЕМАШ" 3 17129 Крім того, у патрубку хвостова частина n лопатки, найближчої до внутрішньої криволінійної стінки патрубка, може бути нахилена до внутрішньої криволінійної стінки патрубка під кутом , що складає 3-8°. Виконання у вихідному патрубку відцентрового вентилятора лопаток у вигляді довгих вигнутих пластин, носові частини m яких розташовуються на площині, розміщеній під кутом до площини вхідного перерізу патрубка, дозволяє потоку рівномірно заповнювати міжлопаточні канали, що зменшує відрив потоку від внутрішньої стінки і знижує втрати тиску в патрубку. Виконання у вихідному патрубку хвостової частини n лопатки, найближчої до внутрішньої криволінійної стінки патрубка, з нахилом до внутрішньої криволінійної стінки патрубка під кутом дозволяє підтиснути потік до внутрішньої стінки і ліквідувати тим самим відрив потоку від неї, що додатково знижує втрати тиску в патрубку і приводить до одержання на виході з патрубка потоку з однорідним полем швидкостей. На Фіг.1 представлений вид збоку на вихідний патрубок, на Фіг.2 - вид А за стрілкою на Фіг.1. Відцентровий вентилятор 1 має вихідний патрубок 2 з двома бічними 3, 4 та зовнішньою і внутрішньою 5, 6 криволінійними стінками. Усередині патрубка встановлені лопатки 7, 8, виконані у вигляді довгих вигнутих пластин. Початки носових Комп’ютерна верстка А. Рябко 4 частин m лопаток 7, 8 розташовуються на площині К, розміщеній під кутом до площини L вхідного перерізу патрубка. Кут складає 10...30°. Хвостова частина n лопатки 8, найближчої до внутрішньої криволінійної стінки 6 патрубка, нахилена до стінки 6 під кутом , який складає 3-8°. Під час роботи відцентрового вентилятора 1 на вхід вихідного патрубка 2 надходить потік з неоднорідним полем швидкостей, який характерний для відцентрового вентилятора. Завдяки встановленим викладеним образом у вихідному патрубку 2 лопаткам 7, 8, потік рівномірно заповнює міжлопаточні канали, що зменшує відрив потоку від внутрішньої стінки 6 і знижує втрати тиску в патрубку. Завдяки виконанню у вихідному патрубку 2 хвостової частини n лопатки 8 з нахилом до внутрішньої криволінійної стінки 6 патрубка, потік підтискається до внутрішньої стінки 6, що приводить до ліквідації відриву потоку від стінки 6 і додатково знижує втрати тиску в патрубку 2. На виході з патрубка 2 потік має однорідне поле швидкостей. Виконаний відповідно до корисної моделі вихідний патрубок відцентрового вентилятора пилоуловлювача дозволив підвищити тиск вентилятора на 15% і одержати на виході потік з однорідним полем швидкостей. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
