Робоче колесо відцентрового вентилятора

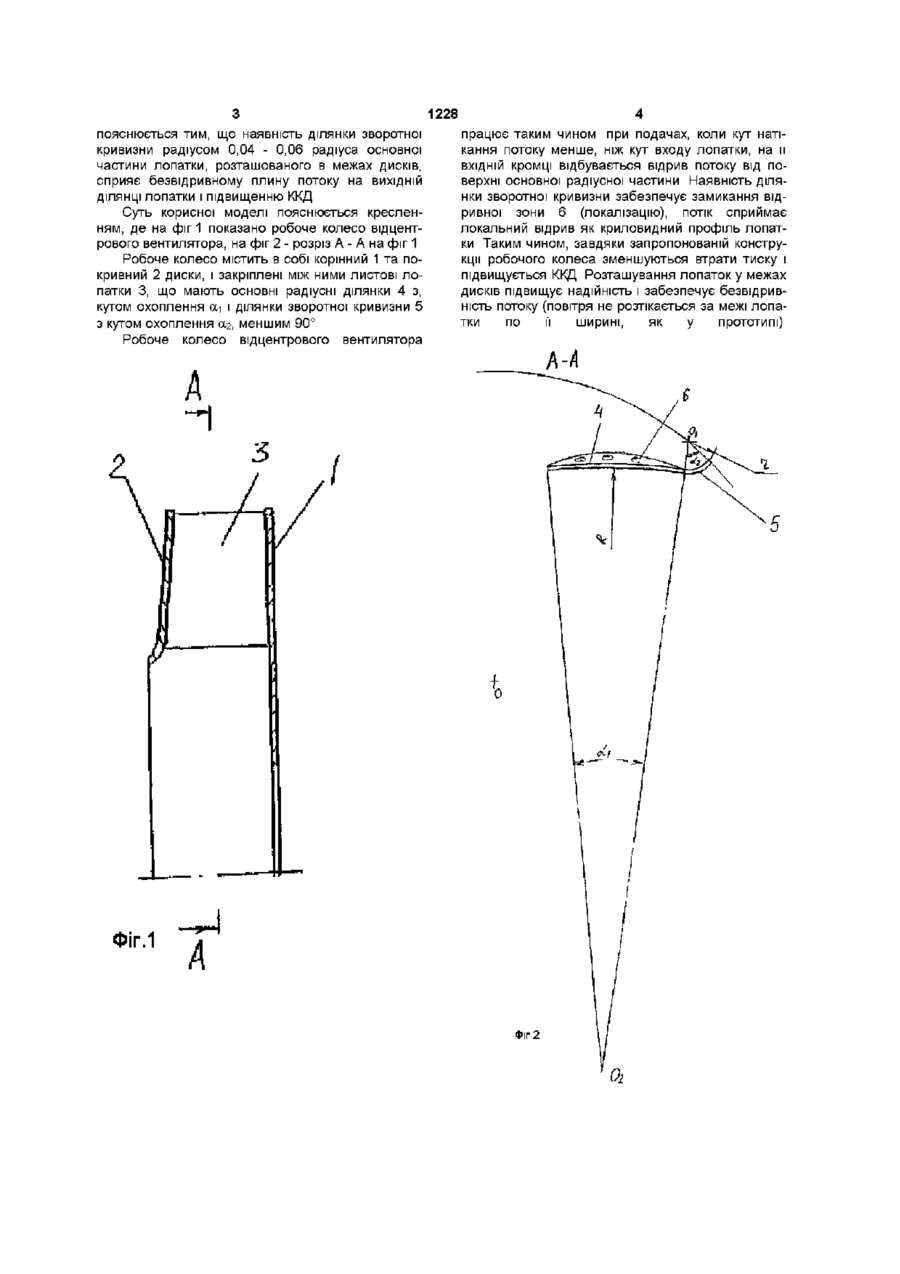

Робоче колесо відцентрового вентилятора, що містить в собі корінний та покривний диски і закріплені між ними листові лопатки з вихідними ділянками зворотної кривизни, яке відрізняється тим, що ділянка зворотної кривизни кожної лопатки розташована у межах дисків і має кут охоплення менше 90°, що складає 3,2-4,8 кута охоплення основної радіусної ділянки, а радіус зворотної кривизни складає 0,04-0,06 радіуса основної частини лопатки Корисна модель стосується вентиляторобудування, зокрема, робочих коліс шахтних відцентрових вентиляторів Відомо робоче колесо відцентрового вентилятора (див а с №1262130, кл F04D29/28, заявл 20 05 85, опубл 07 10 86, бюл №37), що містить в собі несучий та покривний диски і закріплені між кими ж, як і у випадку розташування криволінійних ділянок у межах дисків, отже, знижується ККД Іншим недоліком є те, що накладка кріпиться тільки до лопатки, тобто не закріплена на дисках Відцентрові сили від маси накладки сприймаються тільки лопаткою, що призводить до додаткових напруг в ній і, ВІДПОВІДНО, до зниження надійності роботи В основу корисної моделі поставлено задачу шляхом зміни конструкції колеса забезпечити підвищення ККД і надійність роботи Поставлена задача вирішується таким чином Робоче колесо відцентрового вентилятора включає корінний та покривний диски, закріплені між ними листові лопатки криволінійного профілю, що містить вихідну ділянку зворотної кривизни ВІДПОВІДНО до винаходу, ділянка зворотної кривизни лопатки, розташована в межах дисків, має кут охоплення менше 90° і складає 3,2 - 4,8 кута охоплення основної радіусної ділянки Радіус зворотної кривизни складає 0,04 - 0,06 радіуса основної частини лопатки Вище приведений діапазон радіусів, окреслюючи лопатку, обумовлюється тим, що при такому співвідношенні при всіх подачах не відбувається відрив потоку від вихідної ділянки лопатки, що у свою чергу приводить до підвищення ККД ними листові лопатки, що мають ВИХІДНІ ДІЛЯНКИ, загнуті назустріч потоку з утворенням відкритої з боку робочої поверхні лопатки камери Недоліком такої конструкції є, насамперед, низький ККД через погану обтічність вихідної ділянки лопатки, а також те, що при наявності вологого пилу виникає імовірність заповнення камери пилом, що призводить до виникнення дисбалансу, а отже, зниженню надійності роботи Найбільш близьким по технічній сутності до винаходу, що заявляється, є робоче колесо відцентрового вентилятора (див пат Роси №2036332, кл F04D29/28, заявл 19 08 92, опубл 27 05 95), що містить в собі корінний та покривний диски і закріплені між ними листові лопатки, на ВИХІДНІЙ частині яких є накладки, що виступають за диски Кожна накладка має криволінійний профіль, а II вхідний кут (у МІСЦІ примикання до лопатки) менше и вихідного кута на 20 - 120° і дорівнює вихідному куту лопатки Недоліком такої конструкції є те, що криволінійні ділянки знаходяться поза міжлопатковими каналами, тому їхній вплив на потік знижується, тому що повітря розтікається в сторони, а втрати, пов'язані зі зміною кута виходу, залишаються та Уся лопатка спирається на диски, що підвищує надійність м роботи, тому що відцентрові сили в цьому випадку сприймаються і дисками, відбувається розвантаження лопатки Причинно-слідчий зв'язок істотних ознак винаходу з технічним результатом, що досягається, 00 1228 пояснюється тим, що наявність ділянки зворотної кривизни радіусом 0,04 - 0,06 радіуса основної частини лопатки, розташованого в межах дисків, сприяє безвідривному плину потоку на ВИХІДНІЙ ДІЛЯНЦІ лопатки і підвищенню ККД Суть корисної моделі пояснюється кресленням, де на фіг 1 показано робоче колесо відцентрового вентилятора, на фіг 2 - розріз А - А на фіг 1 Робоче колесо містить в собі корінний 1 та покривний 2 диски, і закріплені між ними листові лопатки 3, що мають основні радіусні ділянки 4 з, кутом охоплення ои і ділянки зворотної кривизни 5 з кутом охоплення а,2, меншим 90° Робоче колесо відцентрового вентилятора ФІГ.1 працює таким чином при подачах, коли кут натікання потоку менше, ніж кут входу лопатки, на и ВХІДНІЙ кромці відбувається відрив потоку від поверхні основної радіусної частини Наявність ділянки зворотної кривизни забезпечує замикання відривної зони 6 (локалізацію), потік сприймає локальний відрив як криловидний профіль лопатки Таким чином, завдяки запропонованій конструкції робочого колеса зменшуються втрати тиску і підвищується ККД Розташування лопаток у межах дисків підвищує надійність і забезпечує безвідривність потоку (повітря не розтікається за межі лопатки по її ширині, як у прототипі) • У" І А Фіг 2 1228 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
