Робоче колесо відцентрового вентилятора

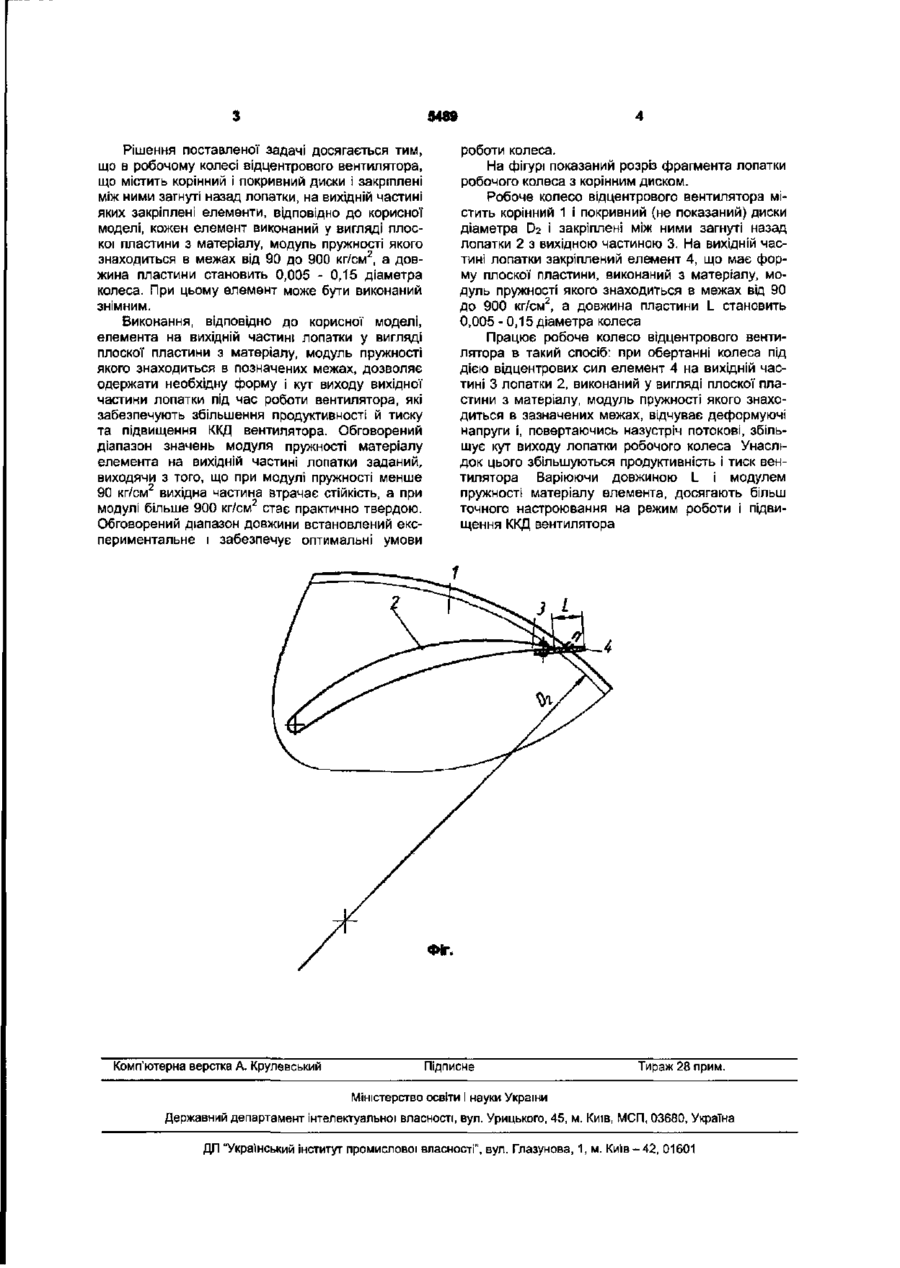

1. Робоче колесо відцентрового вентилятора, що містить корінний і покривний диски і закріплені між ними загнуті назад лопатки, на вихідній частині яких закріплені елементи, яке відрізняється тим, що кожний елемент виконаний у вигляді плоскої пластини з матеріалу, модуль пружності якого знаходиться в межах від 90 до 900 кг/см2, а довжина пластини становить 0,005-0,15 діаметра колеса. 2 Робоче колесо відцентрового вентилятора за п 1, яке відрізняється тим, що елемент виконаний знімним. Корисна модель належить до області вентиляторобудування, зокрема до відцентрових турбомашин. Відомо робоче колесо відцентрового вентилятора, що містить несучий і покривний диски і закріплені між ними загнуті назад лопатки [Центробежные вентиляторы, - М., Машиностроение, 1975, с 253, 254]. Недоліками зазначеного технічного рішення є низькі параметри продуктивності й тиску через малі кути виходу потоку з робочого колеса, а також фіксований кут виходу лопатки, що призводить до зниження ККД вентилятора на режимах, відмінних від оптимального. Відомо також робоче колесо відцентрового вентилятора, що містить у собі корінний і покривний диски і закріплені між ними листові загнуті назад лопатки з вихідними відрізками зворотної' кривизни, при цьому відрізок зворотної кривизни кожної лопатки розміщений у межах дисків і має кут охоплення менше 90, що становить 3,2-4,8 кута охоплення основного радіусного відрізка лопатки, а радіус зворотної кривизни становить 0,040,06 радіуса основної частини лопатки [див патент України №1228, F04D 29/28, опубл. 15 05.2002р.] Зазначене робоче колесо має більш високі параметри продуктивності і тиску через збільшення кута виходу потоку, завдяки наявності відрізка зворотної кривизни на вихідному відрізку лопатки. Недоліком даного рішення є те, що криволінійні відрізки лопаток обмежені розмірами дисків і мають фіксований кут виходу. При роботі вентилятора на режимах, відмінних від оптимального, відбувається зниження ККД роботи вентилятора. Відомо робоче колесо відцентрового вентилятора, що містить несучий і покривний диски і закріплені між ними профільні загнуті назад лопатки, на вихідній частині яких закріплені елементи, що виступають за диски [див патент Великобританії №2114675В, кл. F04D 29/30, заявл. 24.08.03, опубл 11 09.85], - прийнято як прототип. Зазначене робоче колесо має більш високі параметри продуктивності й тиску в порівнянні з обраним аналогом, завдяки тому, що при обертанні робочого колеса елементи, що не мають визначеної форми, під дією спрямованої за радіусом відцентрової сили, маючи малі значення модуля пружності (менш 90 кг/см2), витягаються, збільшуючи довжину лопатки і кут виходу лопатки і потоку. Недоліком прототипу є малі значення модуля пружності матеріалу елементів (менш 90 кг/см2), через що при роботі вентилятора на режимах, відмінних від оптимального, при відриванні потоку від лопатки й утворенні вихрової' зони, вони (елементи) втрачають стійкість і починають хаотичне коливання, що супроводжується підвищеною вібрацією і шумом. При цьому знижуються параметри продуктивності, тиску і ККД роботи вентилятора, а його характеристики втрачають однозначність. В основу корисної моделі поставлена задача: у робочому колесі відцентрового вентилятора шляхом зміни конструкції і матеріалу елементу, закріпленого на вихідній частині загнутої' назад лопатки, забезпечити підвищення параметрів тиску, продуктивності та ККД вентилятора. о 00 о> 5489 Рішення поставленої задачі досягається тим, що в робочому колесі відцентрового вентилятора, що містить корінний і покривний диски і закріплені між ними загнуті назад лопатки, на вихідній частині яких закріплені елементи, відповідно до корисної моделі, кожен елемент виконаний у вигляді плоскої пластини з матеріалу, модуль пружності якого 2 знаходиться в межах від 90 до 900 кг/см , а довжина пластини становить 0,005 - 0,15 діаметра колеса. При цьому елемент може бути виконаний знімним. Виконання, відповідно до корисної моделі, елемента на вихідній частині лопатки у вигляді плоскої пластини з матеріалу, модуль пружності якого знаходиться в позначених межах, дозволяє одержати необхідну форму і кут виходу вихідної частини лопатки під час роботи вентилятора, які забезпечують збільшення продуктивності й тиску та підвищення ККД вентилятора. Обговорений діапазон значень модуля пружності матеріалу елемента на вихідній частині лопатки заданий, виходячи з того, що при модулі пружності менше 90 кг/см2 вихідна частина втрачає стійкість, а при модулі більше 900 кг/см2 стає практично твердою. Обговорений діапазон довжини встановлений експериментальне і забезпечує оптимальні умови роботи колеса. На фігурі показаний розріз фрагмента лопатки робочого колеса з корінним диском. Робоче колесо відцентрового вентилятора містить корінний 1 і покривний {не показаний) диски діаметра D2 і закріплені між ними загнуті назад лопатки 2 з вихідною частиною 3. На вихідній частині лопатки закріплений елемент 4, що має форму плоскої пластини, виконаний з матеріалу, модуль пружності якого знаходиться в межах від 90 2 до 900 кг/см , а довжина пластини L становить 0,005 -0,15 діаметра колеса Працює робоче колесо відцентрового вентилятора в такий спосіб: при обертанні колеса під дією відцентрових сил елемент 4 на вихідній частині 3 лопатки 2, виконаний у вигляді плоскої пластини з матеріалу, модуль пружності якого знаходиться в зазначених межах, відчуває деформуючі напруги і, повертаючись назустріч потокові, збільшує кут виходу лопатки робочого колеса Унаслідок цього збільшуються продуктивність і тиск вентилятора Варіюючи довжиною L і модулем пружності матеріалу елемента, досягають більш точного настроювання на режим роботи і підвищення ККД вентилятора ФІГ, Комп'ютерна верстка А. Крулевський Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вуп. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ-42, 01601
