Стебловловлювач кукурудзозбирального комбайна

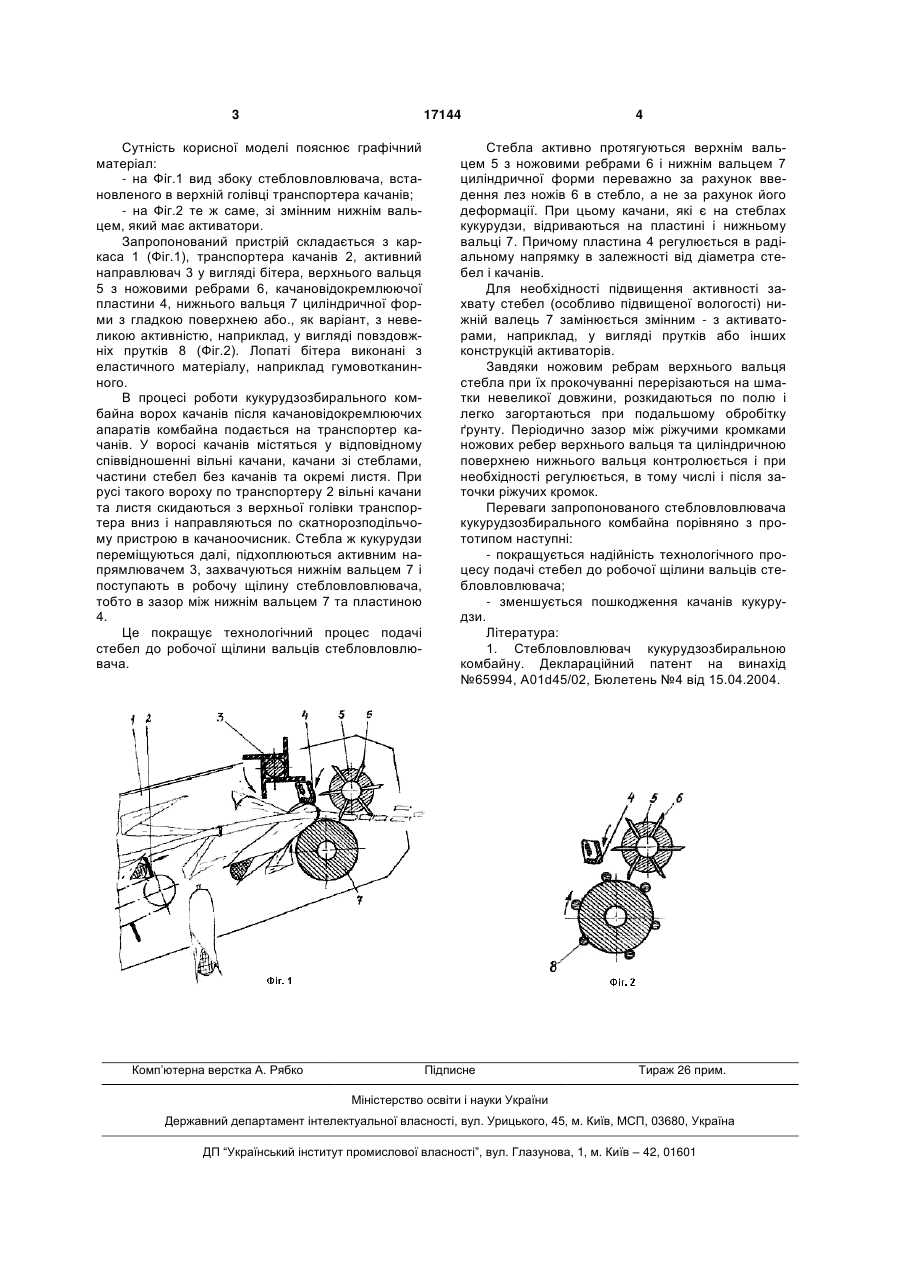

1. Стебловловлювач кукурудзозбирального комбайна, що містить каркас, транспортер качанів, 3 17144 Сутність корисної моделі пояснює графічний матеріал: - на Фіг.1 вид збоку стебловловлювача, встановленого в верхній голівці транспортера качанів; - на Фіг.2 те ж саме, зі змінним нижнім вальцем, який має активатори. Запропонований пристрій складається з каркаса 1 (Фіг.1), транспортера качанів 2, активний направлювач 3 у вигляді бітера, верхнього вальця 5 з ножовими ребрами 6, качановідокремлюючої пластини 4, нижнього вальця 7 циліндричної форми з гладкою поверхнею або., як варіант, з невеликою активністю, наприклад, у вигляді повздовжніх прутків 8 (Фіг.2). Лопаті бітера виконані з еластичного матеріалу, наприклад гумовотканинного. В процесі роботи кукурудзозбирального комбайна ворох качанів після качановідокремлюючих апаратів комбайна подається на транспортер качанів. У воросі качанів містяться у відповідному співвідношенні вільні качани, качани зі стеблами, частини стебел без качанів та окремі листя. При русі такого вороху по транспортеру 2 вільні качани та листя скидаються з верхньої голівки транспортера вниз і направляються по скатнорозподільчому пристрою в качаноочисник. Стебла ж кукурудзи переміщуються далі, підхоплюються активним напрямлювачем 3, захвачуються нижнім вальцем 7 і поступають в робочу щілину стебловловлювача, тобто в зазор між нижнім вальцем 7 та пластиною 4. Це покращує технологічний процес подачі стебел до робочої щілини вальців стебловловлювача. Комп’ютерна верстка А. Рябко 4 Стебла активно протягуються верхнім вальцем 5 з ножовими ребрами 6 і нижнім вальцем 7 циліндричної форми переважно за рахунок введення лез ножів 6 в стебло, а не за рахунок його деформації. При цьому качани, які є на стеблах кукурудзи, відриваються на пластині і нижньому вальці 7. Причому пластина 4 регулюється в радіальному напрямку в залежності від діаметра стебел і качанів. Для необхідності підвищення активності захвату стебел (особливо підвищеної вологості) нижній валець 7 замінюється змінним - з активаторами, наприклад, у вигляді прутків або інших конструкцій активаторів. Завдяки ножовим ребрам верхнього вальця стебла при їх прокочуванні перерізаються на шматки невеликої довжини, розкидаються по полю і легко загортаються при подальшому обробітку ґрунту. Періодично зазор між ріжучими кромками ножових ребер верхнього вальця та циліндричною поверхнею нижнього вальця контролюється і при необхідності регулюється, в тому числі і після заточки ріжучих кромок. Переваги запропонованого стебловловлювача кукурудзозбирального комбайна порівняно з прототипом наступні: - покращується надійність технологічного процесу подачі стебел до робочої щілини вальців стебловловлювача; - зменшується пошкодження качанів кукурудзи. Література: 1. Стебловловлювач кукурудзозбиральною комбайну. Деклараційний патент на винахід №65994, A01d45/02, Бюлетень №4 від 15.04.2004. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
