Похила камера кукурудзозбирального комбайна

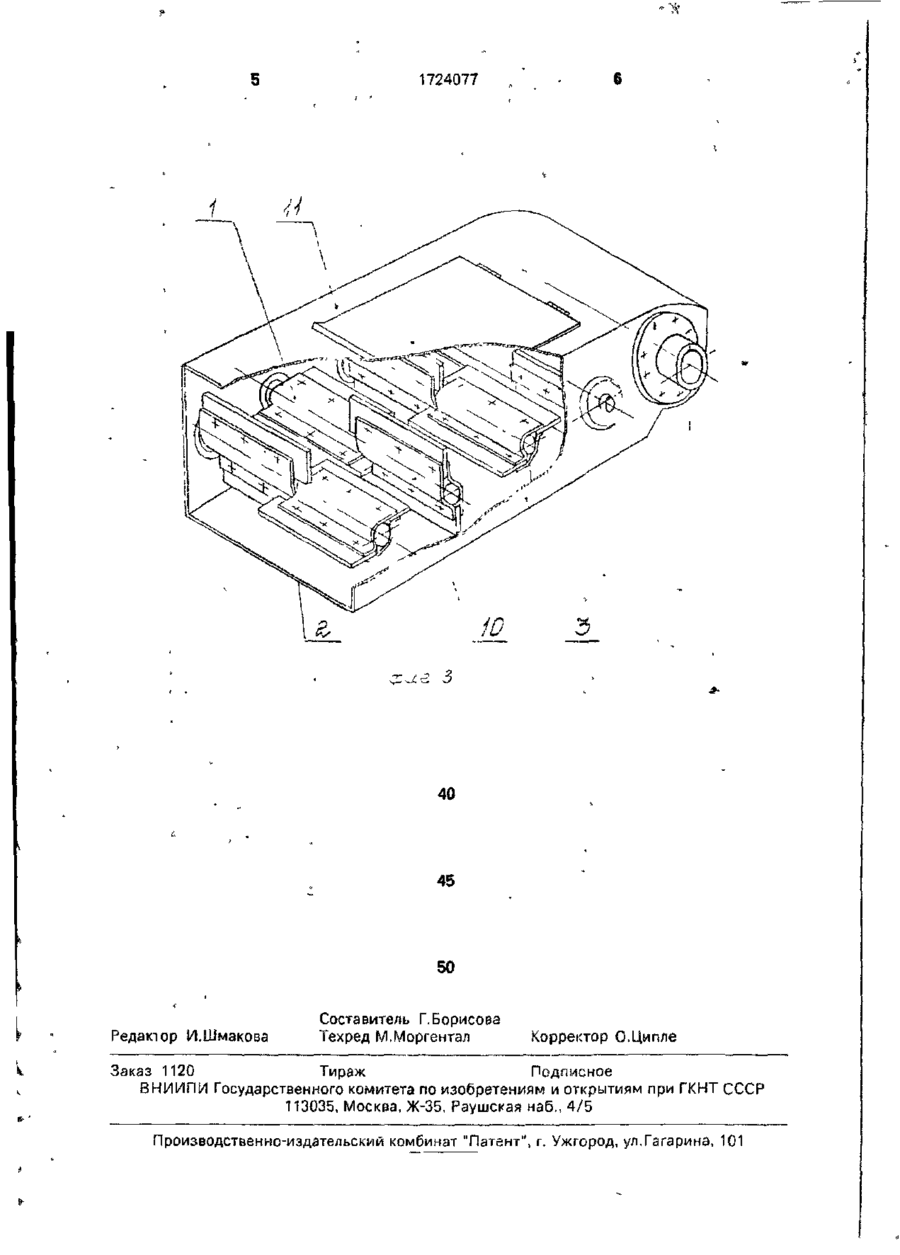

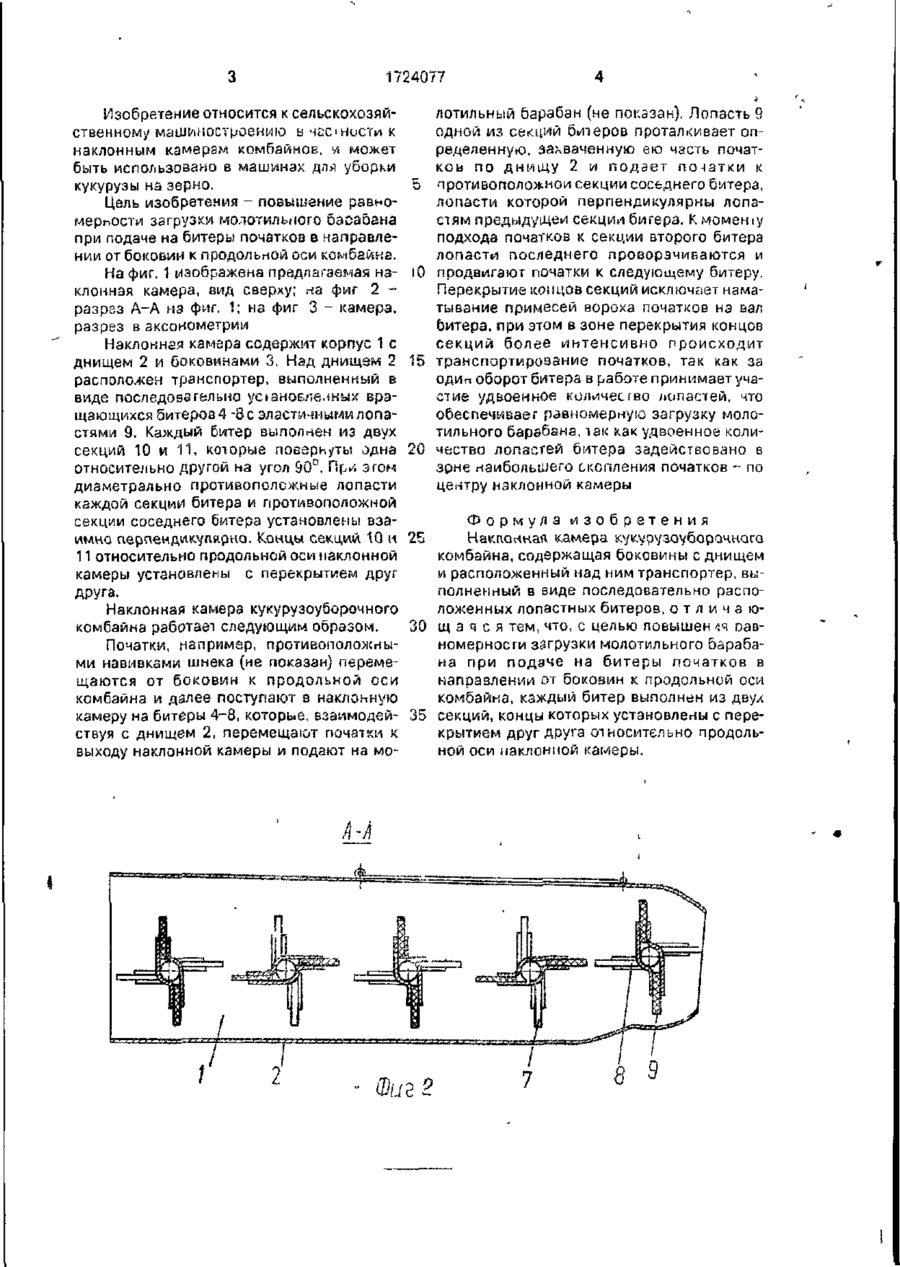

Изобретение относится к сельскохозяйственному машиностроению, а именно к конструкции кукурузоуборочного комбайна, его наклонной камеры, Наклонная камера содержит боковины 3, дччще и расположенный над ним транспортер, выполненный в виде последовательно расположенных битеров. Последние выполнены из двух секций, установленных с перекрытием друг друга относительно продольной оси наклонной камеры. Тем самым в зоне перекрытия, т.е. в зоне наибольшего скопления початков, задействовано удвоенное количество лопастей битеров Это обеспечивает равномерность загрузки молотильного барабана комбайна при осевой подзче початков на битеры 3 ил. in С Фиг 1724077 Изобретение относится к сельскохозяйственному машиностроению в чсснистш к наклонным камерам комбайнов, и может быть использовано в машинах для уборки кукурузы на зерно. 5 Цель изобретения - повышение равиомерпости загрузки молотильного басаоана при подаче на битеры початков в направлении от боковин к продольной оси комбайна. На фиг. 1 изображена предлагаемая на- 10 клонная камера, вид сверлу; на фиг 2 разрез А-А из фиг. 1; на фиг 3 - камера, разрез в аксонометрии Наклонная камера содержит корпус 1 с днищем 2 и боковинами 3. Над днищем 2 15 расположен транспортер, выполненный Ё виде последовательно установленных вращающихся битеров 4 -8 с эластичными лопастями 9. Каждый битер выполнен из двух секций 10 и 11, которые повернуты одна 20 относительно другой на угол 90°. Пр/і эгом диаметрально противоположные лопасти каждой секции битера и противоположной секции соседнего битера установлены взаимно перпендикулярно. Концы секций 10 и 25 11 относительно продольной оси наклонной камеры установлены с перекрытием друг друга. Наклонная камера кукурузоуборочного 30 комбайна работает следующим образом. Початки, например, противоположными навивками шнека (не показан) перемещаются от боковин к продольной оси комбайна и далее поступают в наклонную камеру на битеры 4-8, которые, взаимодей- 35 ствуя с днищем 2, перемещают початки к выходу наклонной камеры и подают на мо А-А Фи 2 2 лотильный барабан (не показан). Лопасть 9 одной из секций битеров проталкивает определенную, захваченную ею часть початкоь по днищу 2 и подает по-іатки к противоположной секции соседнего битера, лопасти которой перпендикулярны лопастям предыдущей секции бигєра. Кмоменіу подхода початков к секции второго битера лопасти последнего проворачиваются и продвигают початки к следующему битеру. Перекрытие концов секций исключает наматывание приг^есей вороха початков на вал битера, при этом в зоне перекрытия концов секций более интенсивно происходит транспортирование початков, так как за одип оборот битера в работе принимает участие удвоенное количество лопастей, что обеспечивает равномерную загрузку молотильного барабана, так как удвоенное количество лопастей битера задействовано в зрне наибольшего скопления початков - по центру наклонной камеры Формула изобретения Наклонная камера кукурузоуборочного комбайна, содержащая боковины с днищем и расположенный над ним транспортер, выполненный в виде последовательно расположенных лопастных битеров, о т л и ч а ю щ а я с я тем, что, с целью повышен *ч равномерности загрузки молотильного барабана при подаче на битеры початков в направлении от боковин к продольной оси комбайна, каждый битер выполнен из двух секций, концы которых установлены с перекрытием друг друга относительно продольной оси наклонной камеры. 1724077 з 40 45 50 Редактор И.Шмакова Составитель Г.Борисова Техред М.Моргентал Корректор О.Ципле Заказ 1120 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
