Качаноочисник вмонтований у транспортер

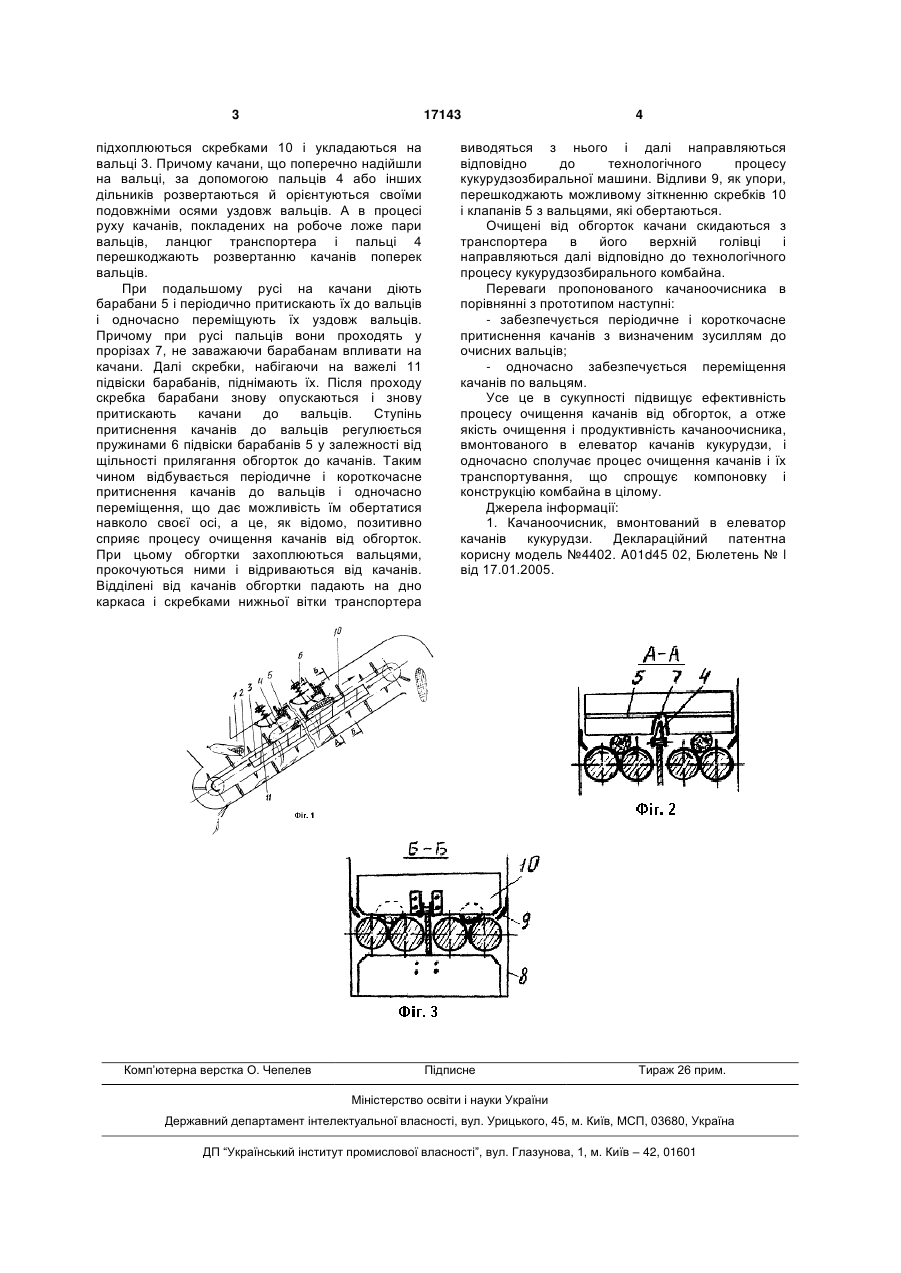

1. Качаноочисник, вмонтований у транспортер, що містить каркас з ланцюговоскребковим транспортером, між верхньою і нижньою гілками якого розташовані качаноочисні вальці, що виконані з можливістю зустрічно обертатися в парі і знаходяться в безпосередній 3 17143 підхоплюються скребками 10 і укладаються на вальці 3. Причому качани, що поперечно надійшли на вальці, за допомогою пальців 4 або інших дільників розвертаються й орієнтуються своїми подовжніми осями уздовж вальців. А в процесі руху качанів, покладених на робоче ложе пари вальців, ланцюг транспортера і пальці 4 перешкоджають розвертанню качанів поперек вальців. При подальшому русі на качани діють барабани 5 і періодично притискають їх до вальців і одночасно переміщують їх уздовж вальців. Причому при русі пальців вони проходять у прорізах 7, не заважаючи барабанам впливати на качани. Далі скребки, набігаючи на важелі 11 підвіски барабанів, піднімають їх. Після проходу скребка барабани знову опускаються і знову притискають качани до вальців. Ступінь притиснення качанів до вальців регулюється пружинами 6 підвіски барабанів 5 у залежності від щільності прилягання обгорток до качанів. Таким чином відбувається періодичне і короткочасне притиснення качанів до вальців і одночасно переміщення, що дає можливість їм обертатися навколо своєї осі, а це, як відомо, позитивно сприяє процесу очищення качанів від обгорток. При цьому обгортки захоплюються вальцями, прокочуються ними і відриваються від качанів. Відділені від качанів обгортки падають на дно каркаса і скребками нижньої вітки транспортера Комп’ютерна верстка О. Чепелев 4 виводяться з нього і далі направляються відповідно до технологічного процесу кукурудзозбиральної машини. Відливи 9, як упори, перешкоджають можливому зіткненню скребків 10 і клапанів 5 з вальцями, які обертаються. Очищені від обгорток качани скидаються з транспортера в його верхній голівці і направляються далі відповідно до технологічного процесу кукурудзозбирального комбайна. Переваги пропонованого качаноочисника в порівнянні з прототипом наступні: - забезпечується періодичне і короткочасне притиснення качанів з визначеним зусиллям до очисних вальців; - одночасно забезпечується переміщення качанів по вальцям. Усе це в сукупності підвищує ефективність процесу очищення качанів від обгорток, а отже якість очищення і продуктивність качаноочисника, вмонтованого в елеватор качанів кукурудзи, і одночасно сполучає процес очищення качанів і їх транспортування, що спрощує компоновку і конструкцію комбайна в цілому. Джерела інформації: 1. Качаноочисник, вмонтований в елеватор качанів кукурудзи. Деклараційний патентна корисну модель №4402. A01d45 02, Бюлетень № l від 17.01.2005. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5 17143 6
