Відцентрово-вібраційний фільтр

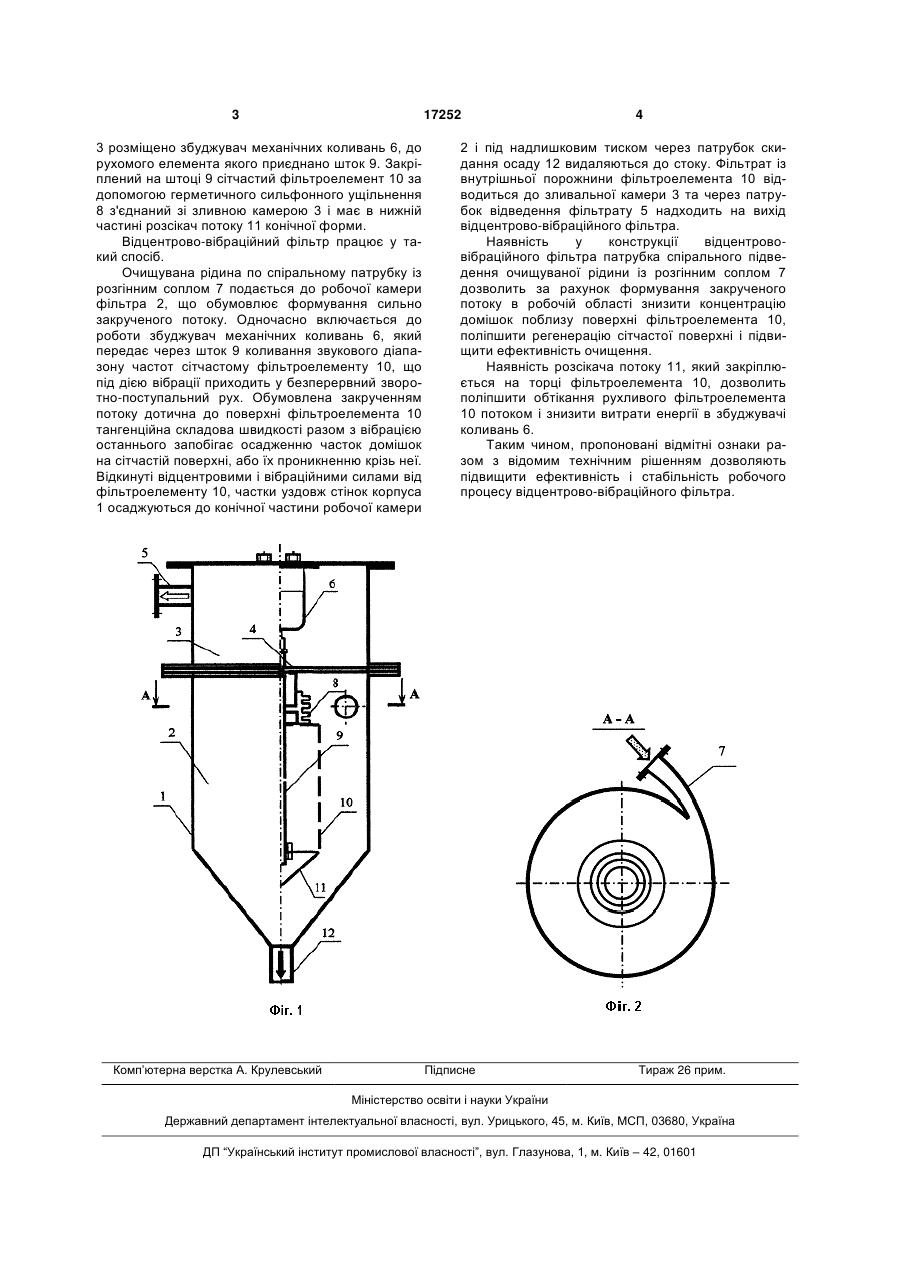

Відцентрово-вібраційний фільтр, що містить 3 17252 3 розміщено збуджувач механічних коливань 6, до рухомого елемента якого приєднано шток 9. Закріплений на штоці 9 сітчастий фільтроелемент 10 за допомогою герметичного сильфонного ущільнення 8 з'єднаний зі зливною камерою 3 і має в нижній частині розсікач потоку 11 конічної форми. Відцентрово-вібраційний фільтр працює у такий спосіб. Очищувана рідина по спіральному патрубку із розгінним соплом 7 подається до робочої камери фільтра 2, що обумовлює формування сильно закрученого потоку. Одночасно включається до роботи збуджувач механічних коливань 6, який передає через шток 9 коливання звукового діапазону частот сітчастому фільтроелементу 10, що під дією вібрації приходить у безперервний зворотно-поступальний рух. Обумовлена закрученням потоку дотична до поверхні фільтроелемента 10 тангенційна складова швидкості разом з вібрацією останнього запобігає осадженню часток домішок на сітчастій поверхні, або їх проникненню крізь неї. Відкинуті відцентровими і вібраційними силами від фільтроелементу 10, частки уздовж стінок корпуса 1 осаджуються до конічної частини робочої камери Комп’ютерна верстка А. Крулевський 4 2 і під надлишковим тиском через патрубок скидання осаду 12 видаляються до стоку. Фільтрат із внутрішньої порожнини фільтроелемента 10 відводиться до зливальної камери 3 та через патрубок відведення фільтрату 5 надходить на вихід відцентрово-вібраційного фільтра. Наявність у конструкції відцентрововібраційного фільтра патрубка спірального підведення очищуваної рідини із розгінним соплом 7 дозволить за рахунок формування закрученого потоку в робочій області знизити концентрацію домішок поблизу поверхні фільтроелемента 10, поліпшити регенерацію сітчастої поверхні і підвищити ефективність очищення. Наявність розсікача потоку 11, який закріплюється на торці фільтроелемента 10, дозволить поліпшити обтікання рухливого фільтроелемента 10 потоком і знизити витрати енергії в збуджувачі коливань 6. Таким чином, пропоновані відмітні ознаки разом з відомим технічним рішенням дозволяють підвищити ефективність і стабільність робочого процесу відцентрово-вібраційного фільтра. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
