Відцентрово-гравітаційний очисник рідини

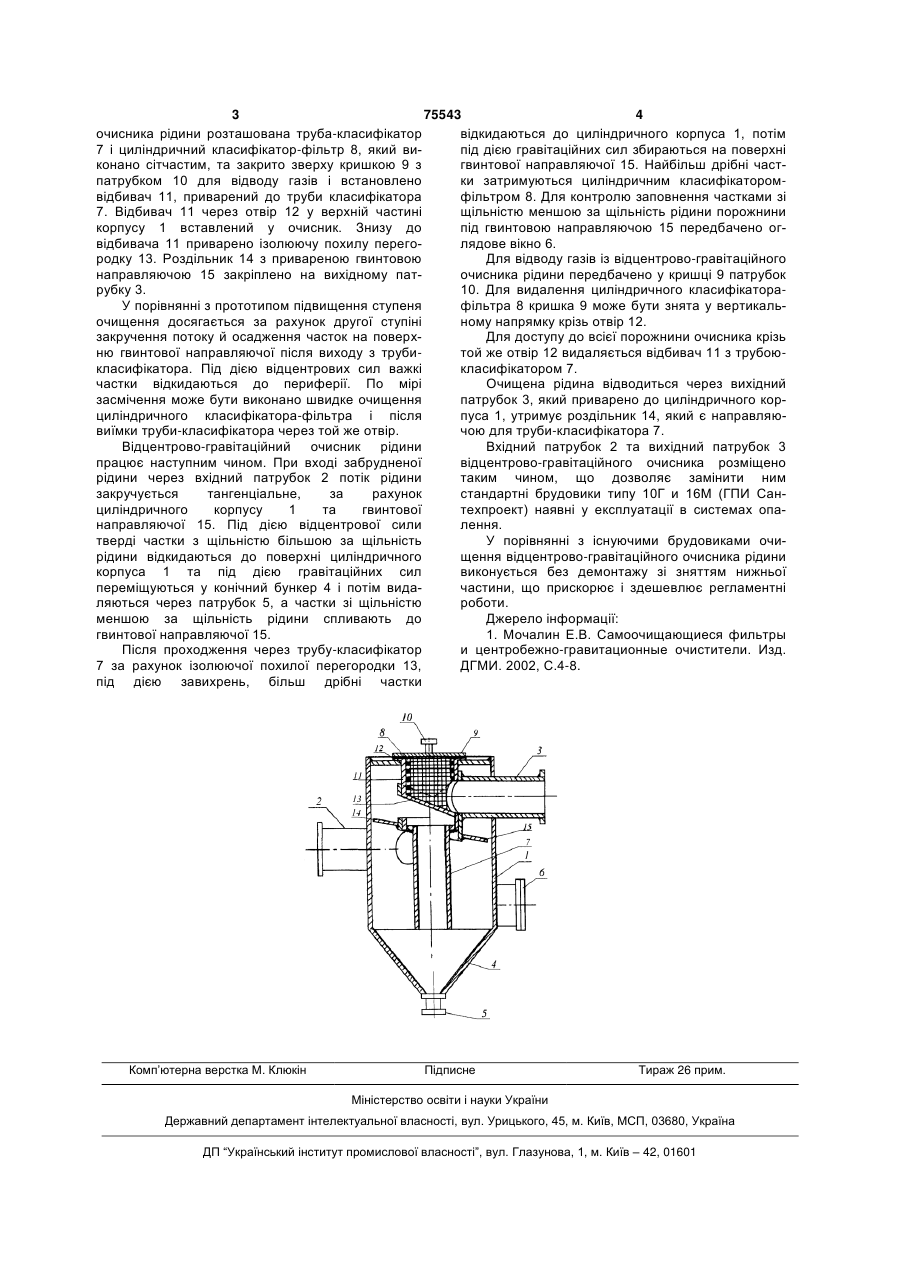

Відцентрово-гравітаційний очисник рідини, що містить корпус із вхідним і вихідним патрубками, трубу-класифікатор, циліндричний класифікаторфільтр, які утворюють порожнини, конічний бункер із патрубком для скидання шламу, кришку та оглядове вікно, який відрізняється тим, що додатково має роздільник з гвинтовою напрямною, відбивач, який приварено до труби-класифікатора, ізолюючу похилу перегородку, приварену до відбивача у місці перетину осі вихідного патрубка та осі трубикласифікатора. (19) (21) 20041109092 (22) 05.11.2004 (24) 17.04.2006 (46) 17.04.2006, Бюл. № 4, 2006 р. (72) Андреєв Олександр Олександрович, Смірний Михайло Федорович, Андреєв Сергій Олександрович, Кузнецова Марина Миколаївна (73) СХІДНОУКРАЇНСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ІМЕНІ ВОЛОДИМИРА ДАЛЯ (56) UA 67810, 15.07.2004 US 5192397, 09.03.1993 GB 2230209 A, 17.10.1990 JP 4059017, 25.02.1992 US 5662790, 02.09.1997 3 75543 4 очисника рідини розташована труба-класифікатор відкидаються до циліндричного корпуса 1, потім 7 і циліндричний класифікатор-фільтр 8, який випід дією гравітаційних сил збираються на поверхні конано сітчастим, та закрито зверху кришкою 9 з гвинтової направляючої 15. Найбільш дрібні частпатрубком 10 для відводу газів і встановлено ки затримуються циліндричним класифікаторомвідбивач 11, приварений до труби класифікатора фільтром 8. Для контролю заповнення частками зі 7. Відбивач 11 через отвір 12 у верхній частині щільністю меншою за щільність рідини порожнини корпусу 1 вставлений у очисник. Знизу до під гвинтовою направляючою 15 передбачено огвідбивача 11 приварено ізолюючу похилу переголядове вікно 6. родку 13. Роздільник 14 з привареною гвинтовою Для відводу газів із відцентрово-гравітаційного направляючою 15 закріплено на вихідному паточисника рідини передбачено у кришці 9 патрубок рубку 3. 10. Для видалення циліндричного класифікатораУ порівнянні з прототипом підвищення ступеня фільтра 8 кришка 9 може бути знята у вертикальочищення досягається за рахунок другої ступіні ному напрямку крізь отвір 12. закручення потоку й осадження часток на поверхДля доступу до всієї порожнини очисника крізь ню гвинтової направляючої після виходу з трубитой же отвір 12 видаляється відбивач 11 з трубоюкласифікатора. Під дією відцентрових сил важкі класифікатором 7. частки відкидаються до периферії. По мірі Очищена рідина відводиться через вихідний засмічення може бути виконано швидке очищення патрубок 3, який приварено до циліндричного корциліндричного класифікатора-фільтра і після пуса 1, утримує роздільник 14, який є направляювиїмки труби-класифікатора через той же отвір. чою для труби-класифікатора 7. Відцентрово-гравітаційний очисник рідини Вхідний патрубок 2 та вихідний патрубок 3 працює наступним чином. При вході забрудненої відцентрово-гравітаційного очисника розміщено рідини через вхідний патрубок 2 потік рідини таким чином, що дозволяє замінити ним закручується тангенціальне, за рахунок стандартні брудовики типу 10Г и 16М (ГПИ Санциліндричного корпусу 1 та гвинтової техпроект) наявні у експлуатації в системах опанаправляючої 15. Під дією відцентрової сили лення. тверді частки з щільністю більшою за щільність У порівнянні з існуючими брудовиками очирідини відкидаються до поверхні циліндричного щення відцентрово-гравітаційного очисника рідини корпуса 1 та під дією гравітаційних сил виконується без демонтажу зі зняттям нижньої переміщуються у конічний бункер 4 і потім видачастини, що прискорює і здешевлює регламентні ляються через патрубок 5, а частки зі щільністю роботи. меншою за щільність рідини спливають до Джерело інформації: гвинтової направляючої 15. 1. Мочалин Е.В. Самоочищающиеся фильтры Після проходження через трубу-класифікатор и центробежно-гравитационные очистители. Изд. 7 за рахунок ізолюючої похилої перегородки 13, ДГМИ. 2002, С.4-8. під дією завихрень, більш дрібні частки Комп’ютерна верстка М. Клюкін Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
