Вібраційний фільтр

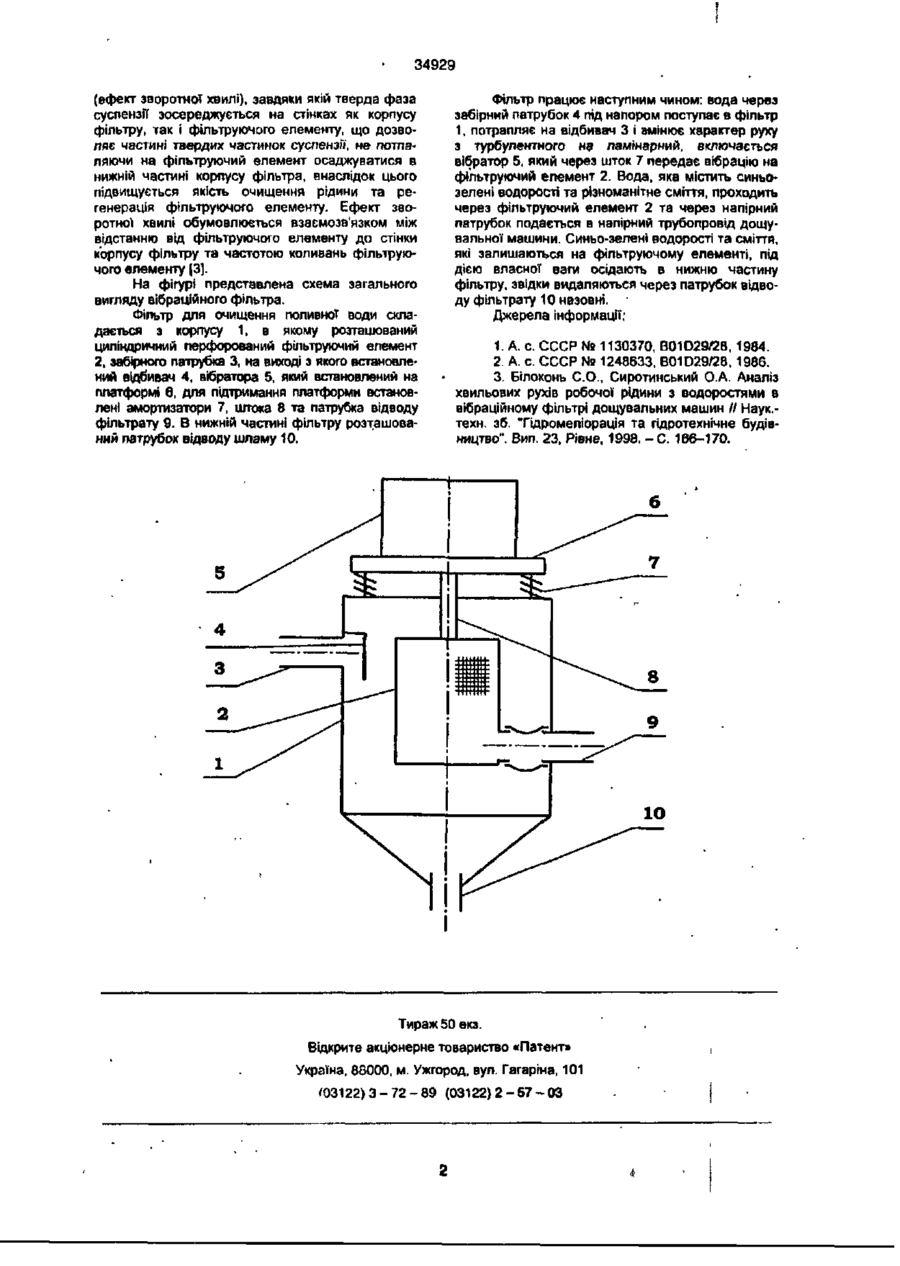

Вібраційний фільтр, який складається з корпуса з забірним патрубком і патрубків виведення фільтрату та шламу, циліндричного перфорованого фільтруючого елементу та вібраційного приводу, відрізняється тим, що на забірному патрубку встановлено відбивач, вібраційний привід виконаний у вигляді збуджувача вібрації, що направлена вздовж вертикальної осі фільтра, а відстань між фільтруючим елементом та стінкою корпусу фільтру визначена за залежністю Винахід відноситься до пристроїв для безперервного ділення суспензій на рідку та тверду фази, може використовуватись в дощувальних машинах для очищення поливної води та для очищення води від сміття та різних твердих включень. Відомий вібраційний фільтр, який складається з корпусу з забірним патрубком та патрубками виводу фільтрату та шламу, фільтруючого елементу, який розташований в циліндричному кожусі, що закріплений верхнім торцем до корпусу [1J. Недоліком такого фільтру є те, що рух вихідної рідини носить турбулентний характер, що призводить до гідравлічного удару в період включення фільтру, а хаотичність руху твердої фази суспензії обумовлює низьку регенерацію фільтруючого елементу. Найбільш близьким за технічною сутністю є відомий вібраційний фільтр, який складається з корпусу з забірним патрубком, патрубками виводу фільтрату та шламу, циліндричного перфорованого фільтруючого елементу та вібраційного приводу [2]. Недоліком такого фільтру є хаотичний рух твердої фази суспензії та додаткове залучення твердих включень в простір між корпусом і фільтруючим елементом при русі останнього вверх, що призводить до зниження регенерації фільтруючого елементу. Винахід, що заявляється, направлений на вирішення слідуючих задач: запобігання гідравліч ному удару в період включення фільтру та створення ефекту зворотної' хвилі шляхом направлення коливань фільтруючого елементу вздовж вертикальної осі фільтра. Для цього у вібраційному фільтрі, який складається з корпуса з забірним патрубком та патрубків виведення фільтрату та шламу, циліндричного перфорованого фільтруючого елементу та вібраційного приводу на виході з забірного патрубка встановлено відбивач, вібраційний привід виконаний у вигляді збуджувача вібрації, що направлена вздовж вертикальної осі фільтра, а відстань між фільтруючим елементом та стінкою корпусу фільтру визначена за залежністю де г - змінний радіус, по якому розповсюджується плоска хвиля; to - частота коливань фільтруючого елементу; g - прискорення вільного падіння, м/с2; п= 3,14-константа. . де г - змінний радіус, по якому розповсюджується плоска хвиля; ш - частота коливань фільтруючо-. го елементу; g - прискорення вільного падіння, м/с2; п= 3,14-константа. В фільтрі, що пропонується, рідина, що потрапляє на відбивач, втрачає кінетичну енергію, внаслідок чого здійснюється запобігання гідравлічному удару, а також рух рідини набуває ламінарного характеру. Направлення коливань фільтруючого елементу вздовж осі фільтру з заданою частотою обумовлює появу стійкої хвилі, яка, відбиваючись від стінки корпуса фільтра, утворює зворотну хвилю со 34929 (ефект зворотної хвилі), завдяки якій тверда фаза суспензії зосереджується на стінках як корпусу фільтру, так і фільтруючого елементу, що дозволяє частині твердих частинок суспензії, не потпаляючи на фільтруючий елемент осаджуватися в нижній частині корпусу фільтра, внаслідок цього підвищується якість очищення рідини та регенерація фільтруючого елементу. Ефект зворотної хвилі обумовлюється взаємозв'язком між відстанню від фільтруючого елементу до стінки корпусу фільтру та частотою коливань фільтруючого елементу [3]. На фігурі представлена схема загального вигляду вібраційного фільтра. Фільтр для очищення поливної води складається з корпусу 1, в якому розташований циліндричний перфорований фільтруючий елемент 2, забірного патрубка 3, на виході з якого встановлений відбивач 4, вібратора 5, який встановлений на платформі б, для підтримання платформи встановлені амортизатори 7, штока 8 та патрубка відводу фільтрату 9. В нижній частині фільтру розташований патрубок відводу шламу 10. Фільтр працює наступним чином: вода через забірний патрубок 4 під напором поступає в фільтр 1, потрапляє на відбивач 3 і змінює характер руху з турбулентного И9 ламінарний, включається вібратор 5, який через шток 7 передає вібрацію на фільтруючий елемент 2. Вода, яка містить синьо* зелені водорості та різноманітне сміття, проходить через фільтруючий елемент 2 та через напірний патрубок подається в напірний трубопровід дощувальної машини. Синьо-зелені водорості та сміття, які залишаються на фільтруючому елементі, під дією власної ваги осідають в нижню частину фільтру, звідки видаляються через патрубок відводу фільтрату 10 назовні. • Джерела інформації; 1. А. с. СССР Na 1130370, B01D29/28, 1984. 2. А. с. СССР № 1248633, B01D29/28,1986. 3. Білоконь CO., Сиротинський О.А. Аналіз хвильових рухів робочої рідини з водоростями в вібраційному фільтрі дощувальних машин // Наук.техн. зб. "Гідромеліорація та гідротехнічне будівництво". Вил. 23, Рівне, 1998. - С . 166-170. Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 '03122)3-72-89 (03122)2-57-03
