Автоматичний вимикач висувного виконання

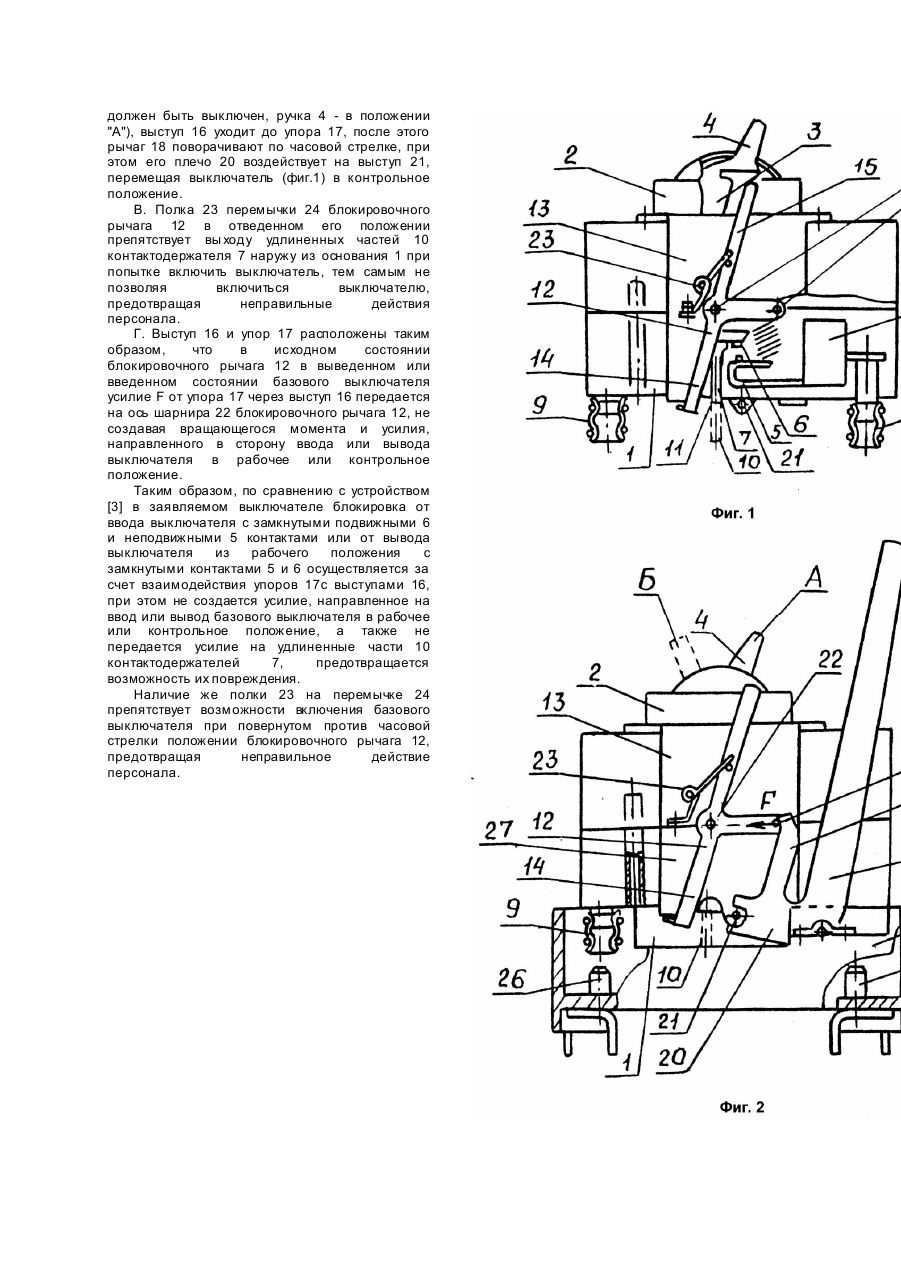

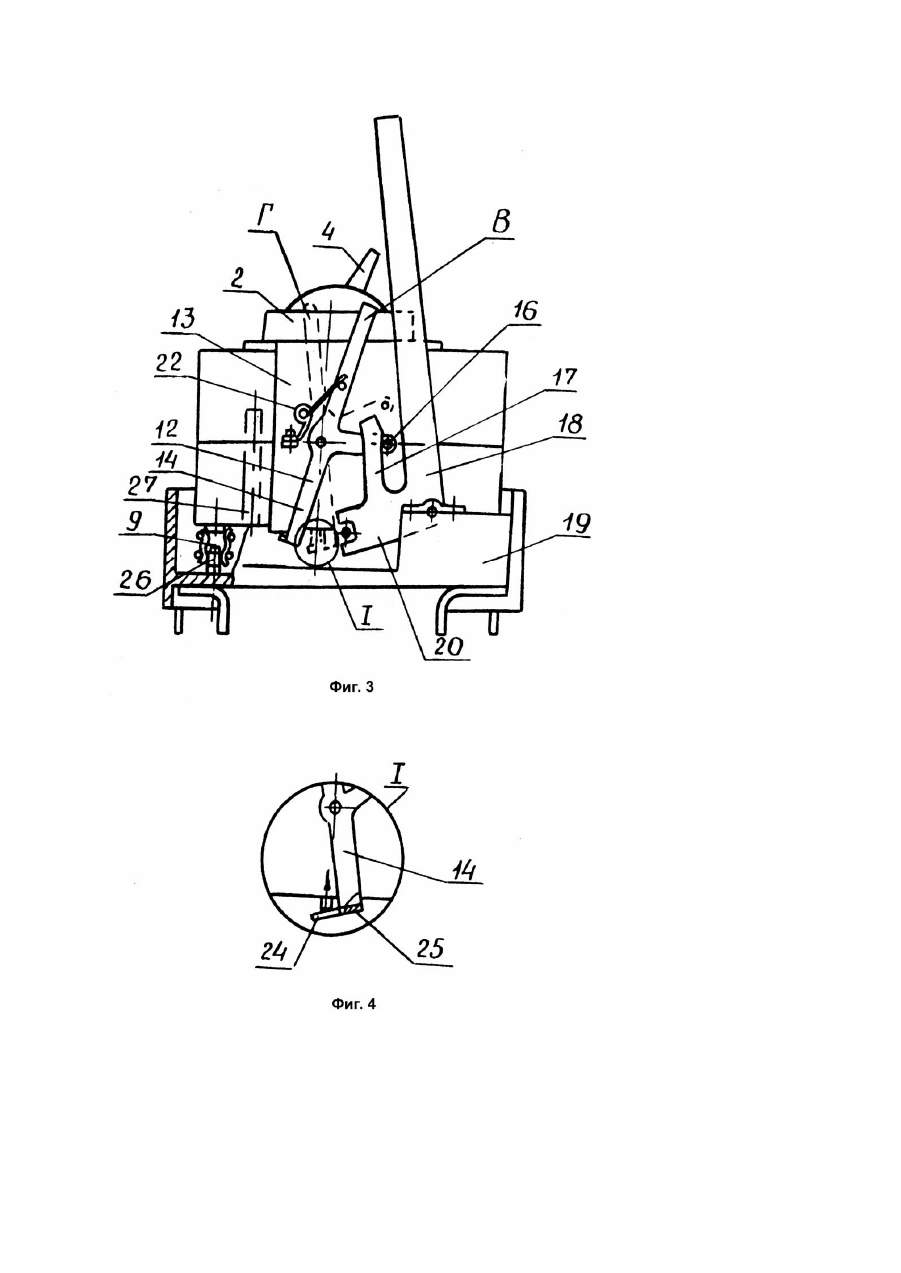

Изобретение относится к электроаппаратостроению, а именно, к низковольтным автоматическим выключателям, обеспечивающим защиту электрических цепей от сверхтоков. Известны автоматические выключатели выдвижного исполнения [1], содержащие изоляционную оболочку, механизм свободного расцепления, контактную систему, состоящую из неподвижных и подвижных контактов, расцепители максимального тока, панель для установки выключателя в стационарной ячейке с неподвижными втычными контактами и направляющими для перемещения выключателя. Блокировка от ввода и вывода в панель выключателя во включенном состоянии осуществляется вручную поворотом рукоятки, с помощью которой удерживается выключатель. Рукоятка расположена на плите привода выключателя, либо на основании (если выключатель без привода) и соединена шарнирно одним концом с пластиной, расположенной под плитой привода или под основанием, Рукоятка, поворачиваясь на оси, перемещает пластину, воздействующую на р учку выключателя и отключает выключатель. Недостатком этих автоматических выключателей [1] является отсутствие в ни х блокировки при вводе в ячейку или выводе из нее выключателя с неисправностью в виде сваривания подвижных контактов с неподвижными, что может повлечь аварийную ситуацию и опасность для обслуживающего персонала. Известен также автоматический выключатель выдвижного исполнения [2], содержащий основание, крышку, механизм свободного расцепления, ручку управления, контактную систему, состоящую из неподвижных и подвижных контактов, контактодержатели и расцепители максимального тока в каждом полюсе, вставные контакты, панель с неподвижной частью вставных контактов с отверстиями для крепления в ячейке распределительного устройства, устройство блокировки от включения выключателя до ввода в ячейку и вывода из нее включенного выключателя, направляющие и резьбовые прихваты выключателя. Блокировочное устройство в выключателе выполнено в виде выступающего наружу подпружиненного штифта, вн утренний торец которого взаимодействует с рейкой механизма свободного расцепления выключателя, не позволяя осуществить взвод механизма. Недостатком выключателя [2] являются отсутствие в нем блокировки от взвода и вывода выключателя при сваривании подвижных и неподвижных контактов выключателя, а также сложность операции замены выключателя и установки его в контрольное или рабочее положение с помощью резьбовых прихватов. Наиболее близким по технической сущности к заявляемому является автоматический выключатель выдвижного исполнения [3], состоящий из выключателя базового (стационарного) исполнения и панели с неподвижной частью вставных контактов и направляющими. Выключатель базового исполнения содержит основание, крышку, контактную систему, состоящую из неподвижных контактов, укрепленных на основании, и подвижных контактов с контактодержателями, выполненными изоляционными и удлиненными с возможностью выхода их удлиненных частей из базового выключателя через отверстия, выполненные напротив этих контактодержателей в дне основания, механизм свободного расцепления, ручку управления, связанную с механизмом свободного расцепления, расцепители максимального тока в каждом полюсе, выключатель снабжен блокировочным устройством и вставными контактами, соединенными с выводами неподвижных контактов базового выключателя скобами, закрепленными на базовом выключателе и содержащим выступы. На скобах шарнирно укреплен блокировочный двуплечий П-образный рычаг блокировочного устройства с возможностью взаимодействия одним плечом с выступающими из выключателя удлиненными частями контактодержателей. Выключатель базового исполнения установлен в панель с направляющими. На панели укреплены неподвижные части вставных контактов, установлен двуплечий рабочий рычаг с возможностью взаимодействия одного его плеча с выступами на скобах, закрепленных на базовом выключателе для ввода выключателя в рабочее положение и вывода из него, другое его плечо соединено звеном с другим плечом блокировочного двуплечего П-образного рычага блокировочного устройства. Недостатком этого устройства является то, что при воздействии рабочего рычага на блокировочный рычаг через соединяющее их звено, создается момент, усилие от которого может передаваться на удлиненные части контактодержателей, выполненных из изоляционного материала, и вызвать их повреждение. Задачей изобретения является создание автоматического выключателя выдвижного исполнения, в котором за счет изменения конструкции взаимодействующи х частей двуплечего рабочего рычага с блокировочным двуплечим П-образным рычагом обеспечивается блокировка от перемещения в рабочее положение или из него базового выключателя, находящегося во включенном состоянии, а также осуществляется препятствие включению базового выключателя при отведенном блокировочном рычаге, за счет чего устраняется возможность повреждения удлиненных частей контактодержателей и повышается надежность работы и безопасность обслуживающего персонала. Поставленная задача решается следующим образом. Автоматический выключатель выдвижного исполнения состоит из выключателя базового (стационарного) исполнения, установленного в панель, и содержащего основание, крышку, контактную систему, состоящую из неподвижных контактов, укрепленных на основании, и подвижных контактов с контактодержателями, выполненными изоляционными и удлиненными с возможностью выхода их удлиненных частей из базового выключателя через отверстия, выполненные напротив этих контактодержателей в дне основания, механизм свободного расцепления, ручку управления, расцепители максимального тока в каждом полюсе, и снабженного блокировочным устройством и вставными контактами, соединенными с выводами неподвижных контактов базового выключателя, скобами, закрепленными на базовом выключателе, содержащими выступы. На скобах шарнирно укреплен блокировочный двуплечий П-образный рычаг блокировочного устройства с возможностью взаимодействия одним плечом с выступающими из выключателя удлиненными частями контактодержателей. В панели с направляющими укреплены неподвижные части вставных контактов и двуплечий рабочий рычаг, установленный с возможностью взаимодействия с выступами на скобах, закрепленных на базовом выключателе. Блокировочный двуплечий П-образный рычаг подпружинен и на нем выполнен выступ, а на рабочем двуплечем рычаге выполнен упор с возможностью взаимодействия его с выступом на блокировочном рычаге, причем опорные плоскости упора рабочего рычага расположены перпендикулярно прямой, проходящей через центр выступа блокировочного рычага и центр шарнира, на котором укреплен блокировочный рычаг. Крое этого, на блокировочном двуплечем Побразном рычаге, перемычка, соединяющая параллельные части рычага, выполнена с увеличением ее ширины до пересечения с осью перемещения удлиненных частей контактодержателей. Именно за счет того, что в автоматическом выключателе выдвижного исполнения блокировочный двуплечий рычаг выполнен подпружиненным и с выступом, а на рабочем двуплечем рычаге выполнен упор с возможностью его взаимодействия с выступом на блокировочном рычаге, причем опорные плоскости упора рабочего рычага расположены перпендикулярно прямой, проходящей через центр выступа блокировочного рычага и центр шарнира, на котором укреплен блокировочный рычаг, достигается то, что направление усилия, передаваемое рабочим органом, при взаимодействии с блокировочным рычагом проходит перпендикулярно направлению движения базового выключателя при вводе его в рабочее положение и выводе из него и, таким образом, устраняется возможность повреждения удлиненных частей контактодержателей, выполненных из изоляционного материала, что повышает надежность работы выключателя. Выполнение перемычки, соединяющей параллельные части блокировочного двуплечего П-образного рычага, с увеличением ее ширины до пересечения с осью перемещения удлиненных частей контактодержателей обеспечивает препятствие их перемещению при ошибочном включении выключателя, что также повышает надежность работы выключателя и безопасность обслуживающего персонала. На фиг.1 представлен автоматический выключатель базового исполнения, снабженный закрепленными на нем скобами и двуплечим блокировочным П-образным рычагом; на фиг.2 автоматический выключатель выдвижного исполнения с панелью, находящийся в контрольном положении; на фиг.3 автоматический выключатель выдвижного исполнения в рабочем положении; на фиг.4 элемент выключателя во взаимодействии двуплечего блокировочного П-образного рычага с удлиненной частью контактодержателя. Автоматический выключатель выдвижного исполнения состоит из выключателя базового исполнения, снабженного закрепленными на нем скобами с блокировочным устройством, установленного в панель. Автоматический выключатель (фиг.1) содержит оболочку, состоящую из основания 1 и крышки 2, механизм свободного расцепления 3, ручку управления 4, контактную систему, состоящую из неподвижных контактов 5, укрепленных на основании 1, и подвижных контактов 6, установленных на подвижных контактодержателях 7, расцепители максимального тока 8, вставные контакты 9, соединенные с выводами неподвижных контактов 5, удлинения 10 контактодержателей 7, отверстия 11 в дне основания 1, блокировочный двуплечий П-образный рычаг 12, укрепленный шарнирно на скобе 13, установленный на. базовом выключателе. Одно плечо 14 рычага 12 имеет возможность взаимодействия с удлинениями 10 контактодержателей 7, двуплечий П-образный рычаг имеет плечо 15 и выступ 16 с возможностью его взаимодействия с упором 17 (фиг.2) на рабочем рычаге 18, установленном на панели 19, другое плечо 20 этого рычага 18 сочленено с выступами 21 скобы 13, рычаг 12 установлен на шарнирах 22 и подпружинен пружиной 23 и имеет полку 24 на перемычке 25, соединяющей параллельные стороны рычага 12, неподвижные вставные контакты 26, направляющие 27. Устройство работает следующим образом. А. Выключатель (фиг. 1) находится на направляющих 26 в контрольном (выдвинутом) положении (фиг.2). Для ввода выключателя (фиг.1) в сочлененное рабочее положение вставных контактов 9 и 25 и выключатель должен быть выключен (положение А ручки 4 выключателя), при этом удлиненные части 10 контактодержателей 7 не выходят наружу из отверстий 11 основания 1. Убедившись в последнем, рычаг 12 поворачивают против часовой стрелки, выводя выступ 16 из-под воздействия упора 17, после чего рычаг 18 поворачивают против часовой стрелки и он своим плечом 20 воздействует на выступы 21, перемещая выключатель (фиг.1) в рабочее положение (фиг.3). Блокировочный рычаг 12 под воздействием пружины 22 переходит в первоначальное положение, а его выступ 16 оказывается с другой стороны упора 17. Выключатель подготовки к работе в электрической сети. Б. Выключатель находится в рабочем положении, вставные контакты, подвижные 9 и неподвижные 25, находятся в сочлененном положении. Для вывода выключателя (фиг.1) в контрольное положение сначала рычаг 12 поворачивают против часовой стрелки (если удлиненные части 10 контактодержателей 7 не препятствуют этому, т.е. базовый выключатель должен быть выключен, ручка 4 - в положении "А"), выступ 16 уходит до упора 17, после этого рычаг 18 поворачивают по часовой стрелке, при этом его плечо 20 воздействует на выступ 21, перемещая выключатель (фиг.1) в контрольное положение. В. Полка 23 перемычки 24 блокировочного рычага 12 в отведенном его положении препятствует вы ходу удлиненных частей 10 контактодержателя 7 наружу из основания 1 при попытке включить выключатель, тем самым не позволяя включиться выключателю, предотвращая неправильные действия персонала. Г. Выступ 16 и упор 17 расположены таким образом, что в исходном состоянии блокировочного рычага 12 в выведенном или введенном состоянии базового выключателя усилие F от упора 17 через выступ 16 передается на ось шарнира 22 блокировочного рычага 12, не создавая вращающегося момента и усилия, направленного в сторону ввода или вывода выключателя в рабочее или контрольное положение. Таким образом, по сравнению с устройством [3] в заявляемом выключателе блокировка от ввода выключателя с замкнутыми подвижными 6 и неподвижными 5 контактами или от вывода выключателя из рабочего положения с замкнутыми контактами 5 и 6 осуществляется за счет взаимодействия упоров 17с выступами 16, при этом не создается усилие, направленное на ввод или вывод базового выключателя в рабочее или контрольное положение, а также не передается усилие на удлиненные части 10 контактодержателей 7, предотвращается возможность их повреждения. Наличие же полки 23 на перемычке 24 препятствует возможности включения базового выключателя при повернутом против часовой стрелки положении блокировочного рычага 12, предотвращая неправильное действие персонала.
