Операторський кран

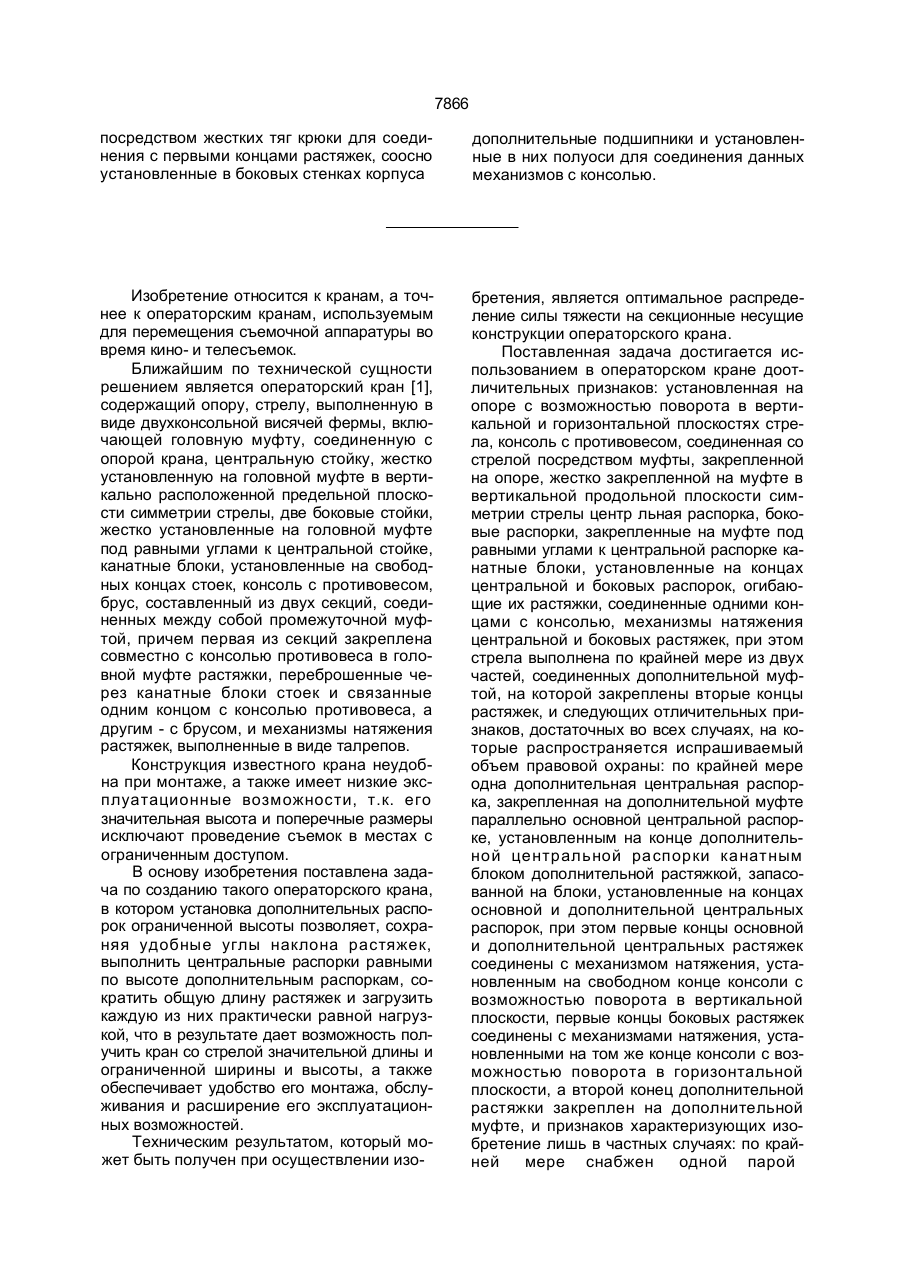

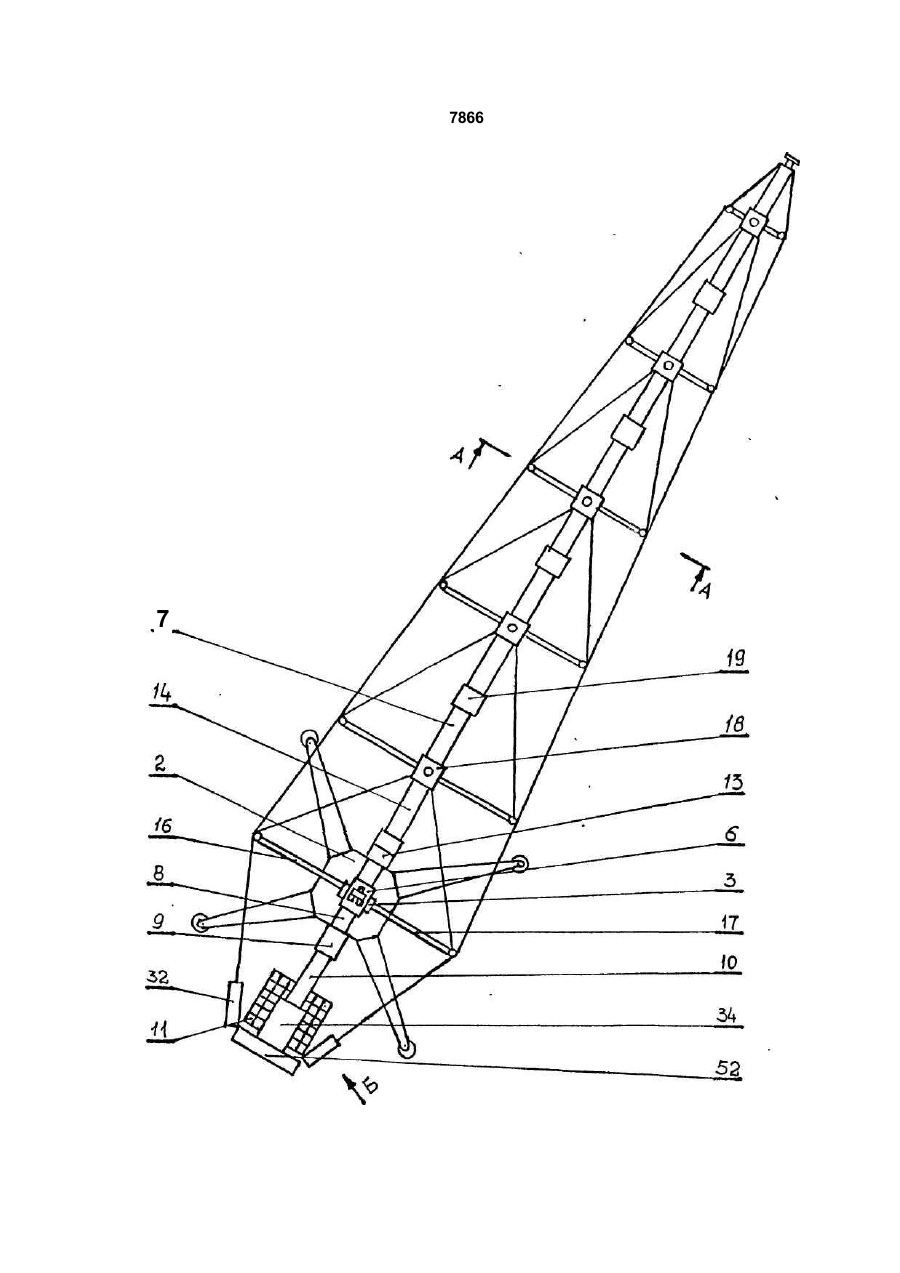

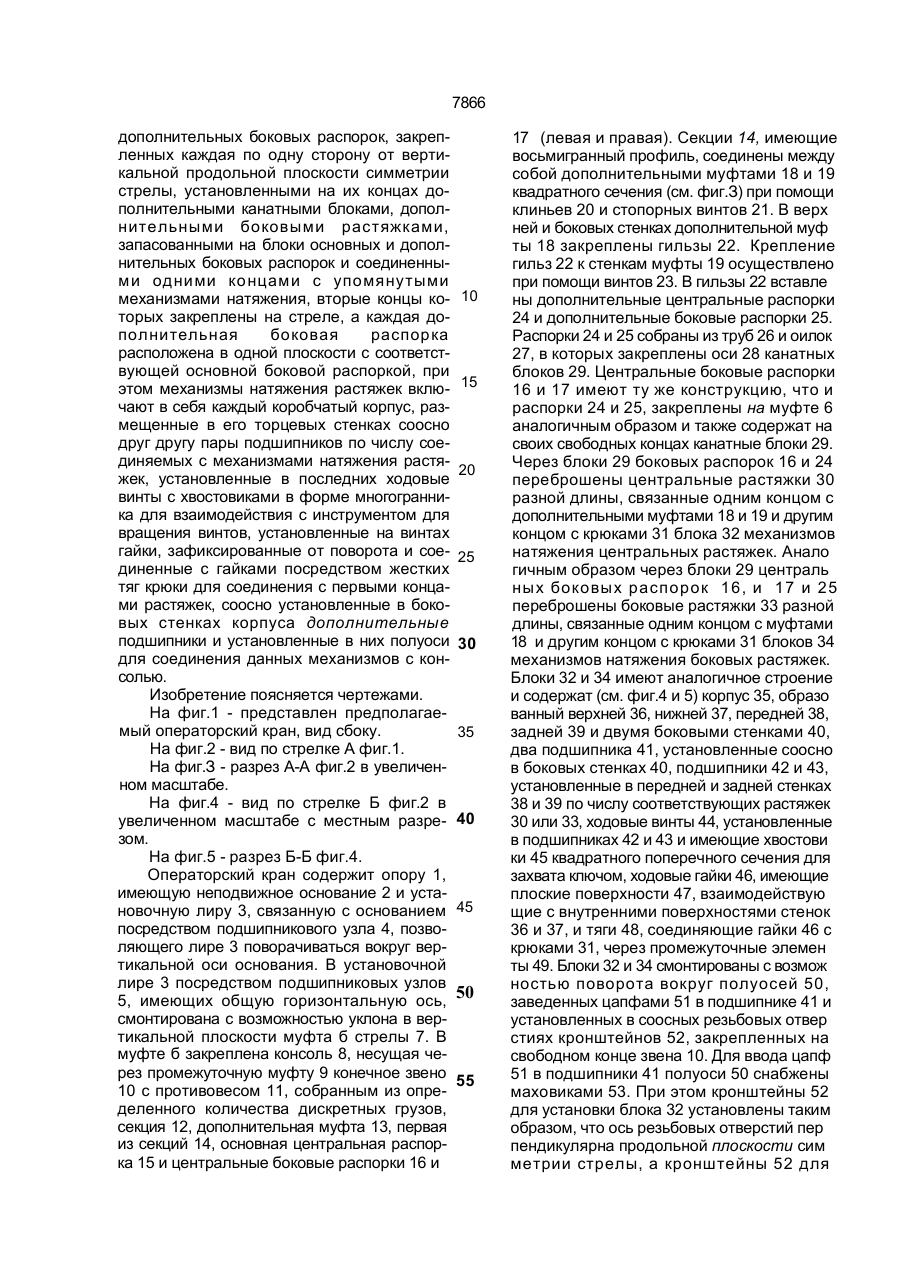

1. Операторский кран, содержащий ус тановленную на опоре с возможностью по ворота в вертикальной и горизонтальной плоскостях стрелу, консоль с противовесом, соединенную со стрелой посредством муф ты, закрепленной на опоре, жестко закреп ленную на муфте в вертикальной продольной плоскости симметрии стрелы центральную распорку, боковые распорки, закрепленные на муфте под равными углами к центральной распорке, канатные блоки, установленные на концах центральной и бо ковых распорок, огибающие их растяжки, соединенные одними концами с консолью, механизмы натяжения центральной и боко вых растяжек, при этом стрела выполнена по крайней мере из двух частей, соединенных дополнительной муфтой, на которой закреп лены вторые концы растяжек, о т л и ч а ю щ и й с я тем, что он снабжен по крайней мере одной дополнительной центральной распоркой, закрепленной на дополнитель ной муфте параллельно основной централь ной распорке, установленным на конце дополнительной центральной распорки ка натным блоком, дополнительной растяжкой, запасованной на блоки, установленные на концах основной и дополнительной цент ральных распорок, при этом первые концы основной и дополнительной центральных растяжек соединены с механизмом натяжения, установленным на свободном конце консоли с возможностью поворота в вертикальной плоскости, первые концы боковых растяжек соединены с механизмами натяжения, установленными на том же конце консоли с возможностью поворота в горизонтальной плоскости, а второй конец дополнительной растяжки закреплен на дополнительной муфте. 2. Операторский кран по п.1, о т л и ч аю щ и й с я тем, что он снабжен по крайней мере одной парой дополнительных боковых распорок, закрепленных каждая по одну сторону от вертикальной продопьно плоскости симметрии стрелы, установленными на их концах дополнительными канатными бло ками, дополнительными боковыми растяж ками, запасованными на блоки основных и дополнительных боковых распорок и соеди ненными одними концами с упомянутыми механизмами натяжения, вторые концы ко торых закреплены на стреле. 3. Операторский кран по пп.1, 2, о т л ичающийся тем, что каждая дополнитель ная боковая распорка расположена в одной плоскости с соответствующей основной бо ковой распоркой. 4. Операторский кран по пп.1, 2, о т л ичающийся тем, что механизмы натяжения растяжек включают в себя каждый коробча тый корпус, размещенные в его торцевых стенках соосно друг другу пары подшипни ков по числу соединяемых с механизмами натяжения растяжек, установленные в по следних ходовые винты с хвостовиками в форме многогранника для взаимодействия с инструментом для вращения винтов, уста новленные на винтах гайки, зафиксирован ные от поворота и соединенные с гайками С > 00 о О 7866 посредством жестких тяг крюки для соединения с первыми концами растяжек, соосно установленные в боковых стенках корпуса дополнительные подшипники и установленные в них полуоси для соединения данных механизмов с консолью. Изобретение относится к кранам, а точнее к операторским кранам, используемым для перемещения съемочной аппаратуры во время кино- и телесъемок. Ближайшим по технической сущности решением является операторский кран [1], содержащий опору, стрелу, выполненную в виде двухконсольной висячей фермы, включающей головную муфту, соединенную с опорой крана, центральную стойку, жестко установленную на головной муфте в вертикально расположенной предельной плоскости симметрии стрелы, две боковые стойки, жестко установленные на головной муфте под равными углами к центральной стойке, канатные блоки, установленные на свободных концах стоек, консоль с противовесом, брус, составленный из двух секций, соединенных между собой промежуточной муфтой, причем первая из секций закреплена совместно с консолью противовеса в головной муфте растяжки, переброшенные через канатные блоки стоек и связанные одним концом с консолью противовеса, а другим - с брусом, и механизмы натяжения растяжек, выполненные в виде талрепов. Конструкция известного крана неудобна при монтаже, а также имеет низкие эксплуатационные возможности, т.к. его значительная высота и поперечные размеры исключают проведение съемок в местах с ограниченным доступом. В основу изобретения поставлена задача по созданию такого операторского крана, в котором установка дополнительных распорок ограниченной высоты позволяет, сохраняя удобные углы наклона растяжек, выполнить центральные распорки равными по высоте дополнительным распоркам, сократить общую длину растяжек и загрузить каждую из них практически равной нагрузкой, что в результате дает возможность получить кран со стрелой значительной длины и ограниченной ширины и высоты, а также обеспечивает удобство его монтажа, обслуживания и расширение его эксплуатационных возможностей. Техническим результатом, который может быть получен при осуществлении изо бретения, является оптимальное распределение силы тяжести на секционные несущие конструкции операторского крана. Поставленная задача достигается использованием в операторском кране доотличительных признаков: установленная на опоре с возможностью поворота в вертикальной и горизонтальной плоскостях стрела, консоль с противовесом, соединенная со стрелой посредством муфты, закрепленной на опоре, жестко закрепленной на муфте в вертикальной продольной плоскости симметрии стрелы центр льная распорка, боковые распорки, закрепленные на муфте под равными углами к центральной распорке канатные блоки, установленные на концах центральной и боковых распорок, огибающие их растяжки, соединенные одними концами с консолью, механизмы натяжения центральной и боковых растяжек, при этом стрела выполнена по крайней мере из двух частей, соединенных дополнительной муфтой, на которой закреплены вторые концы растяжек, и следующих отличительных признаков, достаточных во всех случаях, на которые распространяется испрашиваемый объем правовой охраны: по крайней мере одна дополнительная центральная распорка, закрепленная на дополнительной муфте параллельно основной центральной распорке, установленным на конце дополнительной центральной распорки канатным блоком дополнительной растяжкой, запасованной на блоки, установленные на концах основной и дополнительной центральных распорок, при этом первые концы основной и дополнительной центральных растяжек соединены с механизмом натяжения, установленным на свободном конце консоли с возможностью поворота в вертикальной плоскости, первые концы боковых растяжек соединены с механизмами натяжения, установленными на том же конце консоли с возможностью поворота в горизонтальной плоскости, а второй конец дополнительной растяжки закреплен на дополнительной муфте, и признаков характеризующих изобретение лишь в частных случаях: по крайней мере снабжен одной парой 7866 дополнительных боковых распорок, закрепленных каждая по одну сторону от вертикальной продольной плоскости симметрии стрелы, установленными на их концах дополнительными канатными блоками, дополнительными боковыми растяжками, запасованными на блоки основных и дополнительных боковых распорок и соединенными одними концами с упомянутыми механизмами натяжения, вторые концы которых закреплены на стреле, а каждая дополнительная боковая распорка расположена в одной плоскости с соответствующей основной боковой распоркой, при этом механизмы натяжения растяжек включают в себя каждый коробчатый корпус, размещенные в его торцевых стенках соосно друг другу пары подшипников по числу соединяемых с механизмами натяжения растяжек, установленные в последних ходовые винты с хвостовиками в форме многогранника для взаимодействия с инструментом для вращения винтов, установленные на винтах гайки, зафиксированные от поворота и соединенные с гайками посредством жестких тяг крюки для соединения с первыми концами растяжек, соосно установленные в боковых стенках корпуса дополнительные подшипники и установленные в них полуоси для соединения данных механизмов с консолью. Изобретение поясняется чертежами. На фиг.1 - представлен предполагаемый операторский кран, вид сбоку. На фиг.2 - вид по стрелке А фиг.1. На фиг.З - разрез А-А фиг.2 в увеличенном масштабе. На фиг.4 - вид по стрелке Б фиг.2 в увеличенном масштабе с местным разрезом. На фиг.5 - разрез Б-Б фиг.4. Операторский кран содержит опору 1, имеющую неподвижное основание 2 и установочную лиру 3, связанную с основанием посредством подшипникового узла 4, позволяющего лире 3 поворачиваться вокруг вертикальной оси основания. В установочной лире 3 посредством подшипниковых узлов 5, имеющих общую горизонтальную ось, смонтирована с возможностью уклона в вертикальной плоскости муфта б стрелы 7. В муфте б закреплена консоль 8, несущая через промежуточную муфту 9 конечное звено 10 с противовесом 11, собранным из определенного количества дискретных грузов, секция 12, дополнительная муфта 13, первая из секций 14, основная центральная распорка 15 и центральные боковые распорки 16 и 10 15 20 25 30 35 40 45 50 55 17 (левая и правая). Секции 14, имеющие восьмигранный профиль, соединены между собой дополнительными муфтами 18 и 19 квадратного сечения (см. фиг.З) при помощи клиньев 20 и стопорных винтов 21. В верх ней и боковых стенках дополнительной муф ты 18 закреплены гильзы 22. Крепление гильз 22 к стенкам муфты 19 осуществлено при помощи винтов 23. В гильзы 22 вставле ны дополнительные центральные распорки 24 и дополнительные боковые распорки 25. Распорки 24 и 25 собраны из труб 26 и оилок 27, в которых закреплены оси 28 канатных блоков 29. Центральные боковые распорки 16 и 17 имеют ту же конструкцию, что и распорки 24 и 25, закреплены на муфте 6 аналогичным образом и также содержат на своих свободных концах канатные блоки 29. Через блоки 29 боковых распорок 16 и 24 переброшены центральные растяжки 30 разной длины, связанные одним концом с дополнительными муфтами 18 и 19 и другим концом с крюками 31 блока 32 механизмов натяжения центральных растяжек. Анало гичным образом через блоки 29 централь ных боковых распорок 16, и 17 и 25 переброшены боковые растяжки 33 разной длины, связанные одним концом с муфтами 18 и другим концом с крюками 31 блоков 34 механизмов натяжения боковых растяжек. Блоки 32 и 34 имеют аналогичное строение и содержат (см. фиг.4 и 5) корпус 35, образо ванный верхней 36, нижней 37, передней 38, задней 39 и двумя боковыми стенками 40, два подшипника 41, установленные соосно в боковых стенках 40, подшипники 42 и 43, установленные в передней и задней стенках 38 и 39 по числу соответствующих растяжек 30 или 33, ходовые винты 44, установленные в подшипниках 42 и 43 и имеющие хвостови ки 45 квадратного поперечного сечения для захвата ключом, ходовые гайки 46, имеющие плоские поверхности 47, взаимодействую щие с внутренними поверхностями стенок 36 и 37, и тяги 48, соединяющие гайки 46 с крюками 31, через промежуточные элемен ты 49. Блоки 32 и 34 смонтированы с возмож ностью поворота вокруг полуосей 50, заведенных цапфами 51 в подшипнике 41 и установленных в соосных резьбовых отвер стиях кронштейнов 52, закрепленных на свободном конце звена 10. Для ввода цапф 51 в подшипники 41 полуоси 50 снабжены маховиками 53. При этом кронштейны 52 для установки блока 32 установлены таким образом, что ось резьбовых отверстий пер пендикулярна продольной плоскости сим метрии стрелы, а кронштейны 52 для 7866 7 998/. v- v 7866 б- Б '//// У т 7/7 37 Зб Упорядник А.Кокуш Замовлення 4520 Техред М.Моргентал Коректор О. Кравцова ТираЖ Підписне Державне патентне відомство УкраТни, 254655, ГСП, КиТв-53, Львівська пл., 8 Виробничо-видавничий комбінат "Патент", м. Ужгород, вул.Гагаріна, 101
