Вузлове з’єднання елементів з труб металевих просторових конструкцій

Завантажити PDF файл.

Формула / Реферат

Вузлове з'єднання елементів з труб металевих просторових конструкцій, яке має у своєму складі пусте кульове ядро, що виконане з штампованих напівкульок, зварених між собою автоматичною зваркою, до якого приварені трубчасті стрижні згідно з розташуванням стрижневих елементів у просторовій конструкції, яке відрізняється тим, що вузлове з‘єднання виконано розбірним, для чого воно має спеціальні болти, гайку та фігурну шайбу, всі трубчасті елементи з'єднання мають овальний отвір.

Текст

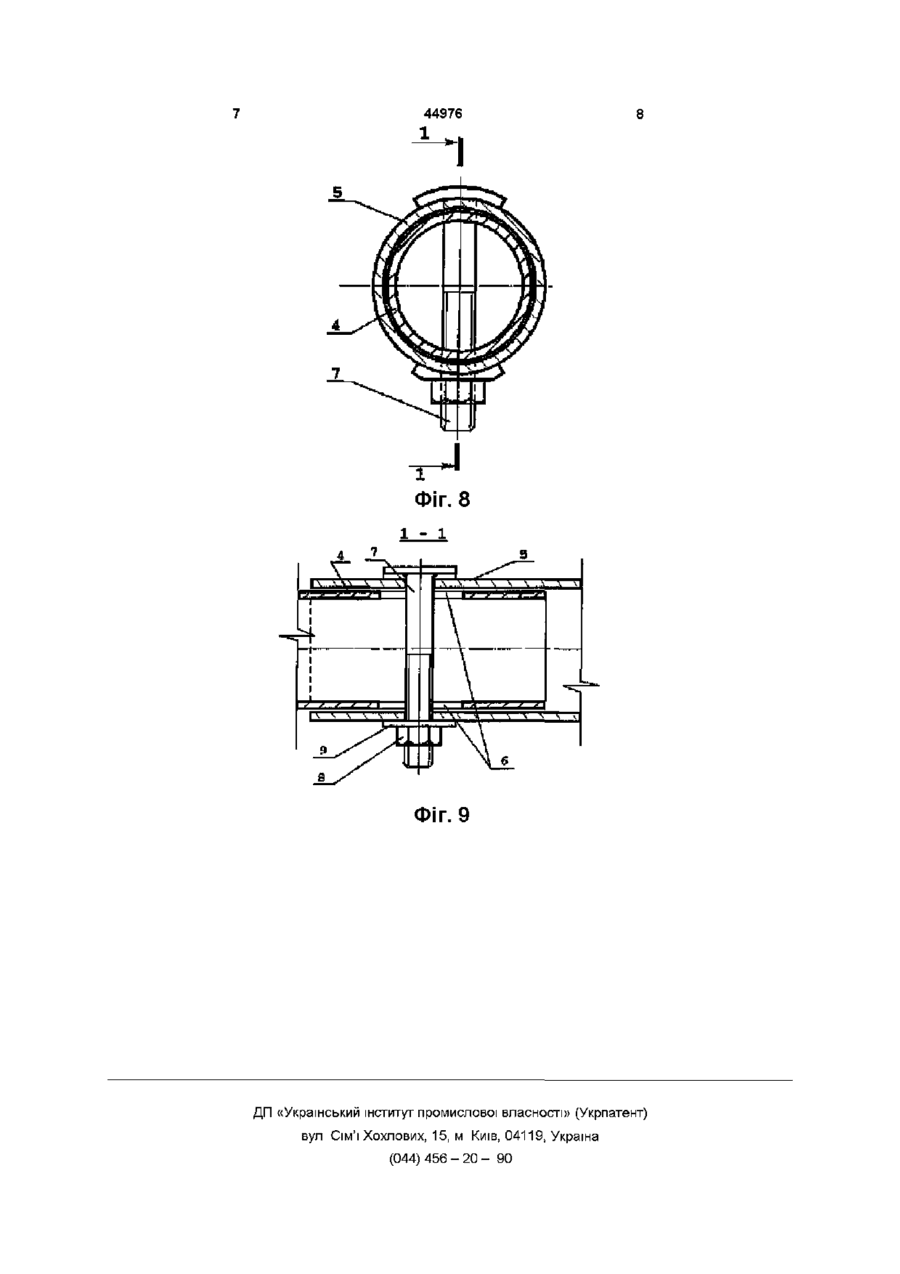

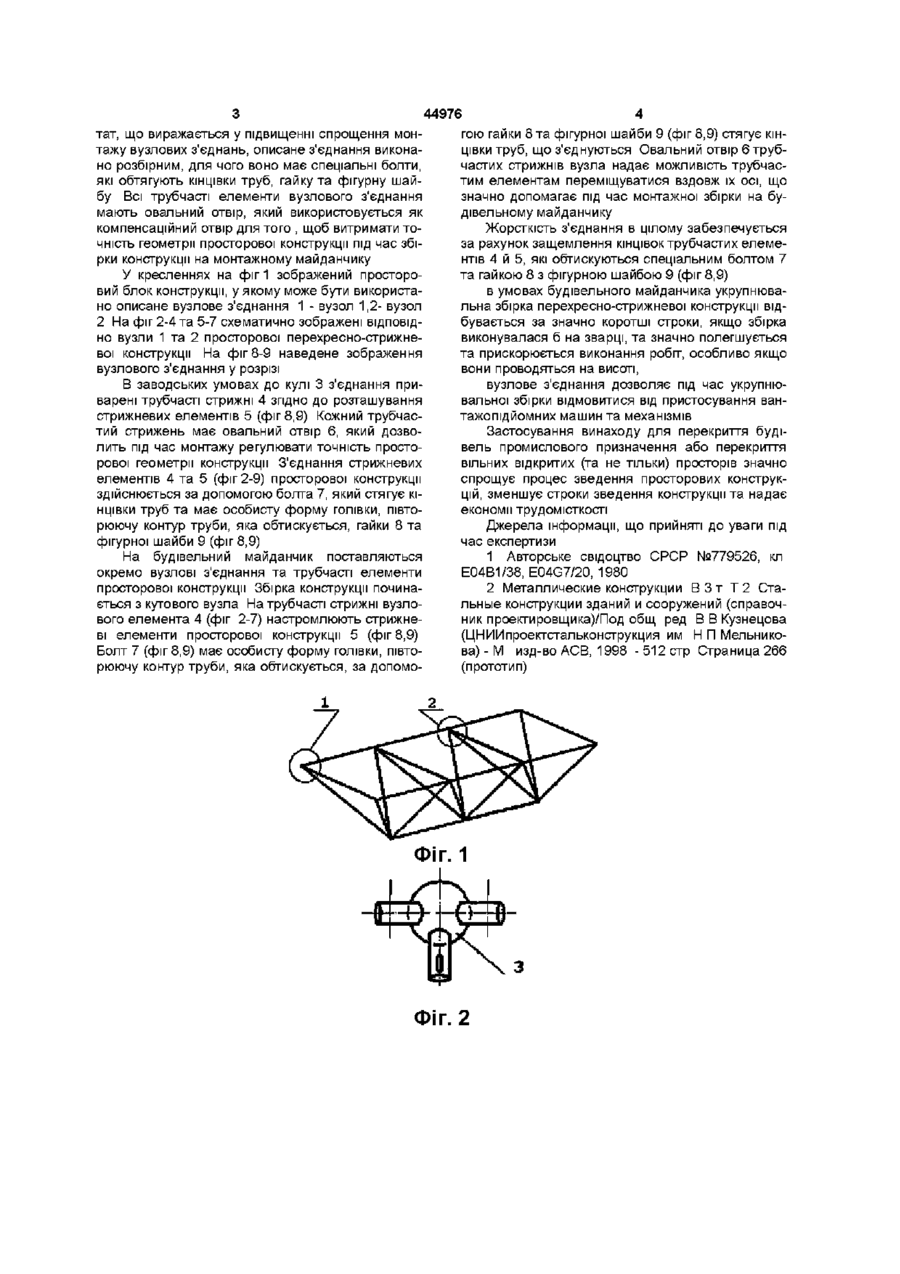

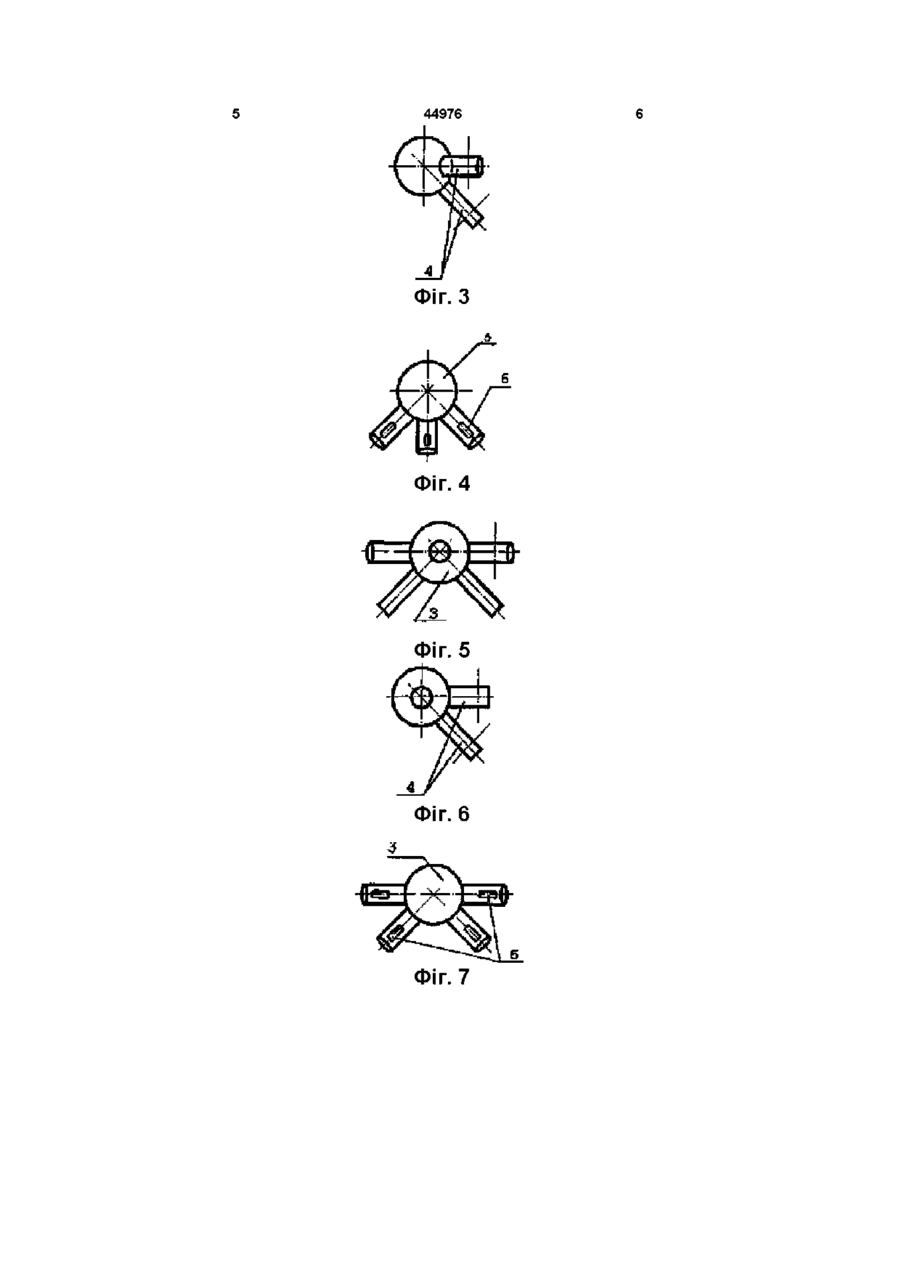

Вузлове з'єднання елементів з труб металевих просторових конструкцій, яке має у своєму складі пусте кульове ядро, що виконане з штампованих напівкульок, зварених між собою автоматичною зваркою, до якого приварені трубчасті стрижні згідно з розташуванням стрижневих елементів у просторовій конструкції, яке відрізняється тим, що вузлове з'єднання виконано розбірним, для чого воно має спеціальні болти, гайку та фігурну шайбу, всі трубчасті елементи з'єднання мають овальний отвір Винахід відноситься до галузі будівництва Може бути використано в конструкціях просторових покриттів промислових і цивільних будівель та споруд Відомо вузлове рознімне з'єднання елементів з труб, яке має вузловий елемент, що складається з двох труб зі спеціально обробленими кінцівками з метою більш кращого примикання елементів, що зрощуються, яке з'єднується одним болтом, що стягує за допомогою спеціальних клинцюватих втулок Принцип роботи вузла заснований на принципі роботи фрикційно-болтового з'єднання рішенням "Oktaplatt" у тому, що теж являє собою пусту кулю, яка зварена з двох штампованих напівкульок, та теж має трубчасті стрижні з обрізаними під прямим кутом торцями без спеціальної обробки окрайок Задача винаходу - зменшення трудомісткості виготовлення і монтажу, підвищення ДОВГОВІЧНОСТІ і корозійної СТІЙКОСТІ конструкції, спрощення збірки вузлових з'єднань просторових трубчастих конструкцій Поставлена задача досягається тим, що у вузловому з'єднанні перехресно-стрижневої конструкції, яке складається із пустої кулі, що зварена з двох штампованих напівкульок (або однієї кульки в залежності від функції вузла), та приварених до кулі трубчастих стрижнів необхідної КІЛЬКОСТІ І розміщенні у просторі та одного болта, який має голівку спеціальної форми, виконаний розбірним, для чого спрямівники (трубчасті стрижні) вузлового з'єднання мають спеціальні наскрізні отвори овальної форми, що дозволяють корегувати правильність геометрії конструкції під час монтажу У конструкції вузла перекриття з використанням у якості вузлового з'єднання сталевої пустої кулі передбачені такі ВІДМІННОСТІ конструкція вузлового з'єднання дозволяє виконати несучу конструкцію покриття розбірною, конструкція вузлового з'єднання має спеціальні болти, гайку та фігурну шайбу, всі трубчасті елементи вузлового з'єднання мають овальний отвір Сукупність суттєвих ознак, що заявляються, дозволяє одержати новий, більш високий резуль [1] Цей винахід пристосований для нарощування труб однакового діаметру Недоліком вузла є значні витрати на спеціальну обробку КІНЦІВОК Найбільш близьким до винаходу є вузловий елемент системи "Oktaplatt" Німеччини, що являє собою пусту кулю, яка зварена з двох штампованих напівкульок Трубчасті стрижні, які мають відповідну довжину та обрізані під прямим кутом торці без спеціальної обробки окрайок Однотипність вузлів допускає зварку спеціальними напівавтоматичними приладами Вузли цього типу стрижнів можуть бути різноманггними Покриття системи "Oktaplatt" зварюють з окремих елементів на будівельному майданчику, дуже часто на проектній позначці [2] Недоліком цього вузла є великий об'єм монтажної зварки та дуже малі допуски по довжині труби, що з'єднує сусідні вузли Технічне рішення винаходу спільне з вузловим (О 44976 гою гайки 8 та фігурної шайби 9 (фіг 8,9) стягує КІНтат, що виражається у підвищенні спрощення монЦІВКИ труб, що з'єднуються Овальний отвір 6 трубтажу вузлових з'єднань, описане з'єднання виконачастих стрижнів вузла надає можливість трубчасно розбірним, для чого воно має спеціальні болти, тим елементам переміщуватися вздовж їх осі, що які обтягують КІНЦІВКИ труб, гайку та фігурну шайзначно допомагає під час монтажної збірки на бубу Всі трубчасті елементи вузлового з'єднання дівельному майданчику мають овальний отвір, який використовується як компенсаційний отвір для того , щоб витримати тоЖорсткість з'єднання в цілому забезпечується чність геометрії просторової конструкції під час збіза рахунок защемлення КІНЦІВОК трубчастих елемерки конструкції на монтажному майданчику нтів 4 й 5, які обтискуються спеціальним болтом 7 та гайкою 8 з фігурною шайбою 9 (фіг 8,9) У кресленнях на фіг 1 зображений просторовий блок конструкції, у якому може бути використав умовах будівельного майданчика укрупнювано описане вузлове з'єднання 1 - вузол 1,2- вузол льна збірка перехресно-стрижневої конструкції від2 На фіг 2-4 та 5-7 схематично зображені ВІДПОВІДбувається за значно коротші строки, якщо збірка НО вузли 1 та 2 просторової перехресно-стрижневиконувалася б на зварці, та значно полегшується вої конструкції На фіг 8-9 наведене зображення та прискорюється виконання робіт, особливо якщо вузлового з'єднання у розрізі вони проводяться на висоті, В заводських умовах до кулі 3 з'єднання привузлове з'єднання дозволяє під час укрупнюварені трубчасті стрижні 4 згідно до розташування вальної збірки відмовитися від пристосування ванстрижневих елементів 5 (фіг 8,9) Кожний трубчастажопідйомних машин та механізмів тий стрижень має овальний отвір 6, який дозвоЗастосування винаходу для перекриття буділить під час монтажу регулювати точність простовель промислового призначення або перекриття рової геометрії конструкції З'єднання стрижневих вільних відкритих (та не тільки) просторів значно елементів 4 та 5 (фіг 2-9) просторової конструкції спрощує процес зведення просторових конструкздійснюється за допомогою болта 7, який стягує КІцій, зменшує строки зведення конструкції та надає НЦІВКИ труб та має особисту форму голівки, півтоекономії трудомісткості рюючу контур труби, яка обтискується, гайки 8 та Джерела інформації, що прийняті до уваги під фігурної шайби 9 (фіг 8,9) час експертизи На будівельний майданчик поставляються 1 Авторське свідоцтво СРСР №779526, кл окремо вузлові з'єднання та трубчасті елементи Е04В1/38, E04G7/20, 1980 просторової конструкції Збірка конструкції почина2 Металлические конструкции В З т Т 2 Стається з кутового вузла На трубчасті стрижні вузлольные конструкции зданий и сооружений (справочвого елемента 4 (фіг 2-7) настромлюють стрижненик проектировщика)/Под общ ред В В Кузнецова ві елементи просторової конструкції 5 (фіг 8,9) (ЦНИИпроектстальконструкция им Н П МельникоБолт 7 (фіг 8,9) має особисту форму голівки, півтова) - М изд-во АСВ, 1998 - 512 стр Страница 266 рюючу контур труби, яка обтискується, за допомо(прототип) ФІГ. 1 Фіг. 2 44976 Фіг. З Фіг. 4 Фіг. 5 Фіг. 6 Фіг. 7 44976 1-1 Фіг. 9 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
