Гідросепаратор “аджибай”

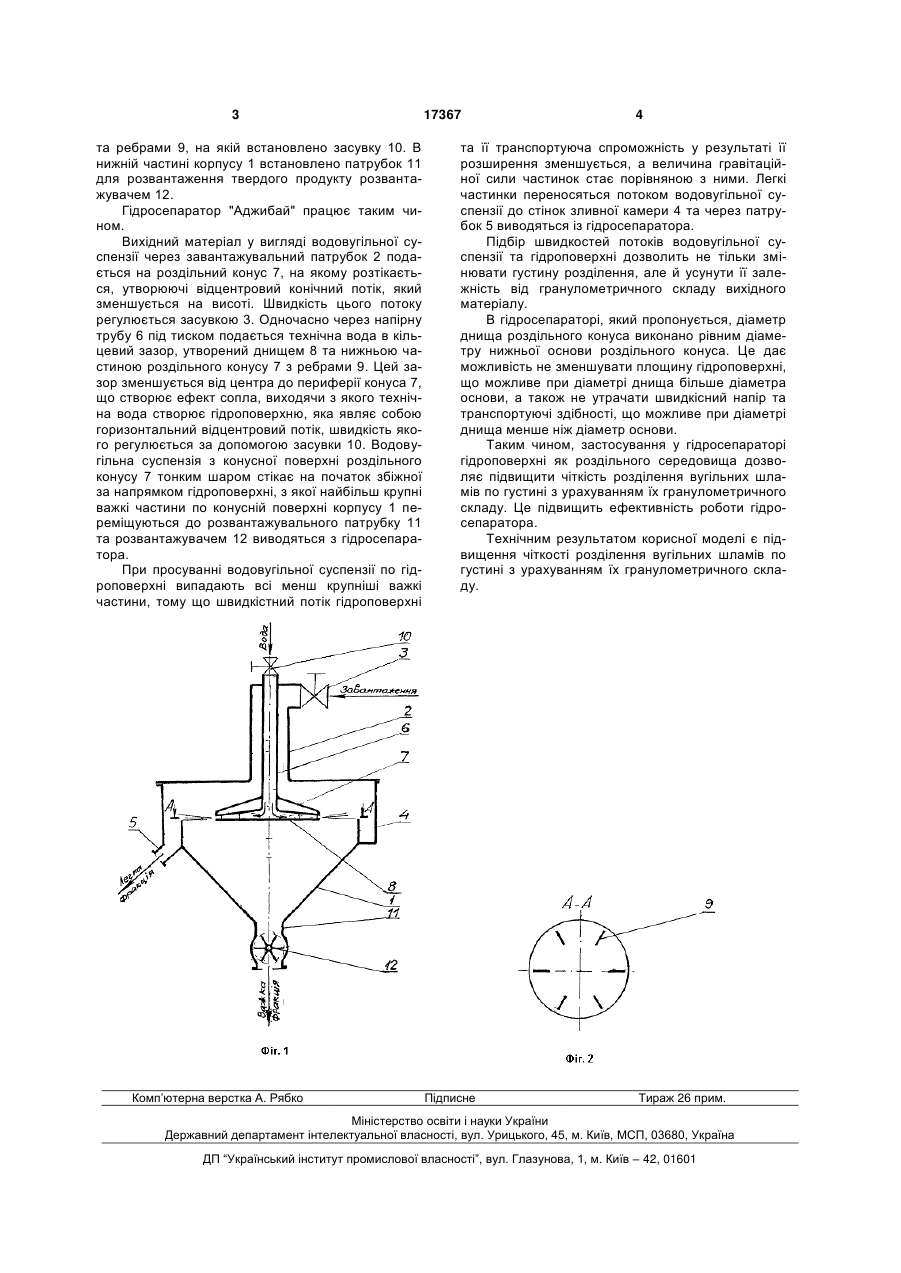

1. Гідросепаратор, який містить корпус, завантажувальний пристрій, розміщений коаксіально корпусу, зливну камеру, яка встановлена по периметру верхньої частини корпусу, напірну трубу з роздільним конусом та розвантажувальний патрубок, який відрізняється тим, що роздільний конус встановлений в зливній камері і обладнаний днищем, закріпленим до конусу з зазором, який зменшується від центра до периферії, і встановленим в одній площині з верхнею кромкою корпусу. 2. Гідросепаратор за п.1, який відрізняється тим, що діаметр днища дорівнює діаметру нижньої основи роздільного конусу. (19) (21) u200603979 (22) 10.04.2006 (24) 15.09.2006 (46) 15.09.2006, Бюл. № 9, 2006 р. (72) Полулях Олександр Данилович, Полулях Данило Олександрович, Кочешков Борис Олексійович (73) ДЕРЖАВНЕ ПІДПРИЄМСТВО УКРАЇНСЬКИЙ НАУКОВО-ДОСЛІДНИЙ ТА ПРОЕКТНОКОНСТРУКТОРСЬКИЙ ІНСТИТУТ ПО ЗБАГАЧЕННЮ ТА БРИКЕТУВАННЮ ВУГІЛЛЯ "УКРНДІВУГЛЕЗБАГАЧЕННЯ" 3 та ребрами 9, на якій встановлено засувку 10. В нижній частині корпусу 1 встановлено патрубок 11 для розвантаження твердого продукту розвантажувачем 12. Гідросепаратор "Аджибай" працює таким чином. Вихідний матеріал у вигляді водовугільної суспензії через завантажувальний патрубок 2 подається на роздільний конус 7, на якому розтікається, утворюючі відцентровий конічний потік, який зменшується на висоті. Швидкість цього потоку регулюється засувкою 3. Одночасно через напірну трубу 6 під тиском подається технічна вода в кільцевий зазор, утворений днищем 8 та нижньою частиною роздільного конусу 7 з ребрами 9. Цей зазор зменшується від центра до периферії конуса 7, що створює ефект сопла, виходячи з якого технічна вода створює гідроповерхню, яка являє собою горизонтальний відцентровий потік, швидкість якого регулюється за допомогою засувки 10. Водовугільна суспензія з конусної поверхні роздільного конусу 7 тонким шаром стікає на початок збіжної за напрямком гідроповерхні, з якої найбільш крупні важкі частини по конусній поверхні корпусу 1 переміщуються до розвантажувального патрубку 11 та розвантажувачем 12 виводяться з гідросепаратора. При просуванні водовугільної суспензії по гідроповерхні випадають всі менш крупніші важкі частини, тому що швидкістний потік гідроповерхні Комп’ютерна верстка А. Рябко 17367 4 та її транспортуюча спроможність у результаті її розширення зменшується, а величина гравітаційної сили частинок стає порівняною з ними. Легкі частинки переносяться потоком водовугільної суспензії до стінок зливної камери 4 та через патрубок 5 виводяться із гідросепаратора. Підбір швидкостей потоків водовугільної суспензії та гідроповерхні дозволить не тільки змінювати густину розділення, але й усунути її залежність від гранулометричного складу вихідного матеріалу. В гідросепараторі, який пропонується, діаметр днища роздільного конуса виконано рівним діаметру нижньої основи роздільного конуса. Це дає можливість не зменшувати площину гідроповерхні, що можливе при діаметрі днища більше діаметра основи, а також не утрачати швидкісний напір та транспортуючі здібності, що можливе при діаметрі днища менше ніж діаметр основи. Таким чином, застосування у гідросепараторі гідроповерхні як роздільного середовища дозволяє підвищити чіткість розділення вугільних шламів по густині з урахуванням їх гранулометричного складу. Це підвищить ефективність роботи гідросепаратора. Технічним результатом корисної моделі є підвищення чіткості розділення вугільних шламів по густині з урахуванням їх гранулометричного складу. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
