Іскрогасник для двигуна внутрішнього згоряння
Номер патенту: 13062
Опубліковано: 15.03.2006
Автори: Суворін Олександр Вікторович, Крошкіна Ольга Георгіївна, Тюльпінов Костянтин Олександрович, Тюльпінов Дмитро Олександрович, Тюльпінов Олександр Дмитрович, Чумак Валентина Олександрівна
Формула / Реферат
Іскрогасник для двигуна внутрішнього згоряння, що містить корпус з впускним і випускним патрубками, який відрізняється тим, що містить роздільник потоку газу, який встановлений всередині корпусу і виконаний з розташованих паралельно одна одній плескатих деталей, встановлених з нахилом від впускного патрубка під кутом 30°-60° до осі корпусу, та додатковий випускний патрубок, діаметр якого складає 0,1-0,25 діаметра випускного патрубка і розташований співвісно впускному патрубку.
Текст

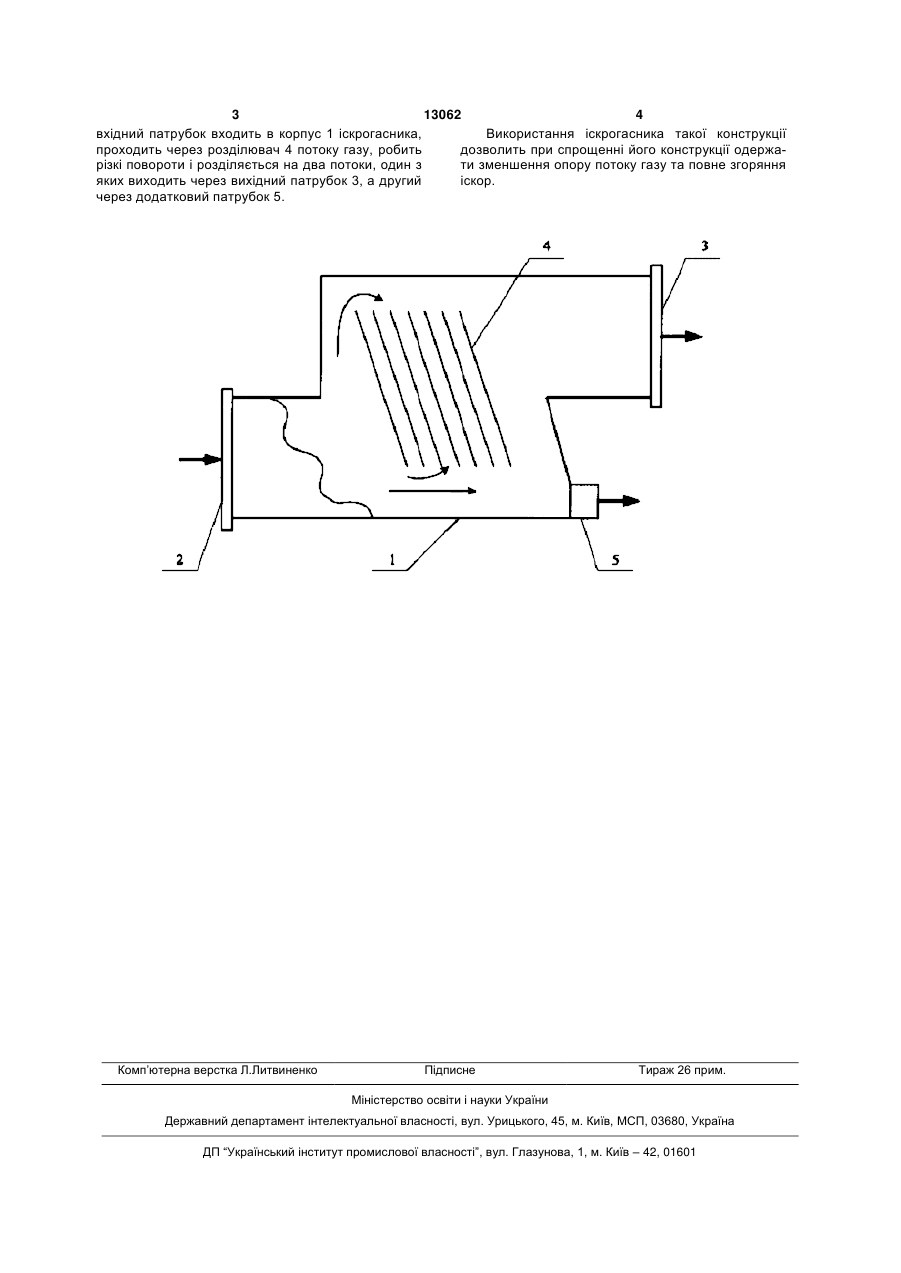

Іскрогасник для двигуна внутрішнього згоряння, що містить корпус з впускним і випускним патрубками, який відрізняється тим, що містить роздільник потоку газу, який встановлений всередині корпусу і виконаний з розташованих паралельно одна одній плескатих деталей, встановлених з нахилом від впускного патрубка під кутом 30°-60° до осі корпусу, та додатковий випускний патрубок, діаметр якого складає 0,1-0,25 діаметра випускного патрубка і розташований співвісно впускному патрубку. (19) (21) u200508700 (22) 12.09.2005 (24) 15.03.2006 (46) 15.03.2006, Бюл. № 3, 2006 р. (72) Тюльпінов Олександр Дмитрович, Крошкіна Ольга Георгіївна, Тюльпінов Дмитро Олександрович, Суворін Олександр Вікторович, Чумак Валентина Олександрівна, Тюльпінов Костянтин Олександрович (73) ДЕРЖАВНИЙ НАУКОВО-ДОСЛІДНИЙ ІНСТИТУТ ТЕХНІКИ БЕЗПЕКИ ХІМІЧНИХ ВИРОБНИЦТВ 3 13062 4 вхідний патрубок входить в корпус 1 іскрогасника, Використання іскрогасника такої конструкції проходить через розділювач 4 потоку газу, робить дозволить при спрощенні його конструкції одержарізкі повороти і розділяється на два потоки, один з ти зменшення опору потоку газу та повне згоряння яких виходить через вихідний патрубок 3, а другий іскор. через додатковий патрубок 5. Комп’ютерна верстка Л.Литвиненко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюSpark suppressor for combustion engine
Автори англійськоюTiulpinov Oleksandr Dmytrovych, Kroshkina Olha Heorhiivna, Tiulpinov Dmytro Oleksandrovych, Suvorin Oleksandr Viktorovych, Chumak Valentyna Oleksandrivna, Tiulpinov Kostiantyn Oleksandrovych
Назва патенту російськоюИскрогаситель для двигателя внутреннего сгорания
Автори російськоюТюльпинов Александр Дмитриевич, Крошкина Ольга Георгиевна, Тюльпинов Дмитрий Александрович, Суворин Александр Викторович, Чумак Валентина Александровна, Тюльпинов Константин Александрович
МПК / Мітки
МПК: F01N 3/00
Мітки: двигуна, іскрогасник, згоряння, внутрішнього
