Формула / Реферат

1. Пристрій для реверсування магнітної шайби мостового крана, що містить засіб його реверсування, який відрізняється тим, що засіб реверсування магнітної шайби виконаний у вигляді статичного конденсатора, паралельно підключеного до котушки індуктивності магнітної шайби, що утворюють коливальний контур.

2. Пристрій за п. 1, який відрізняється тим, що розрядний опір конденсатора ввімкнено паралельно коливальному контуру через нормально закритий блок-контакт контактора ввімкнення магнітної шайби.

Текст

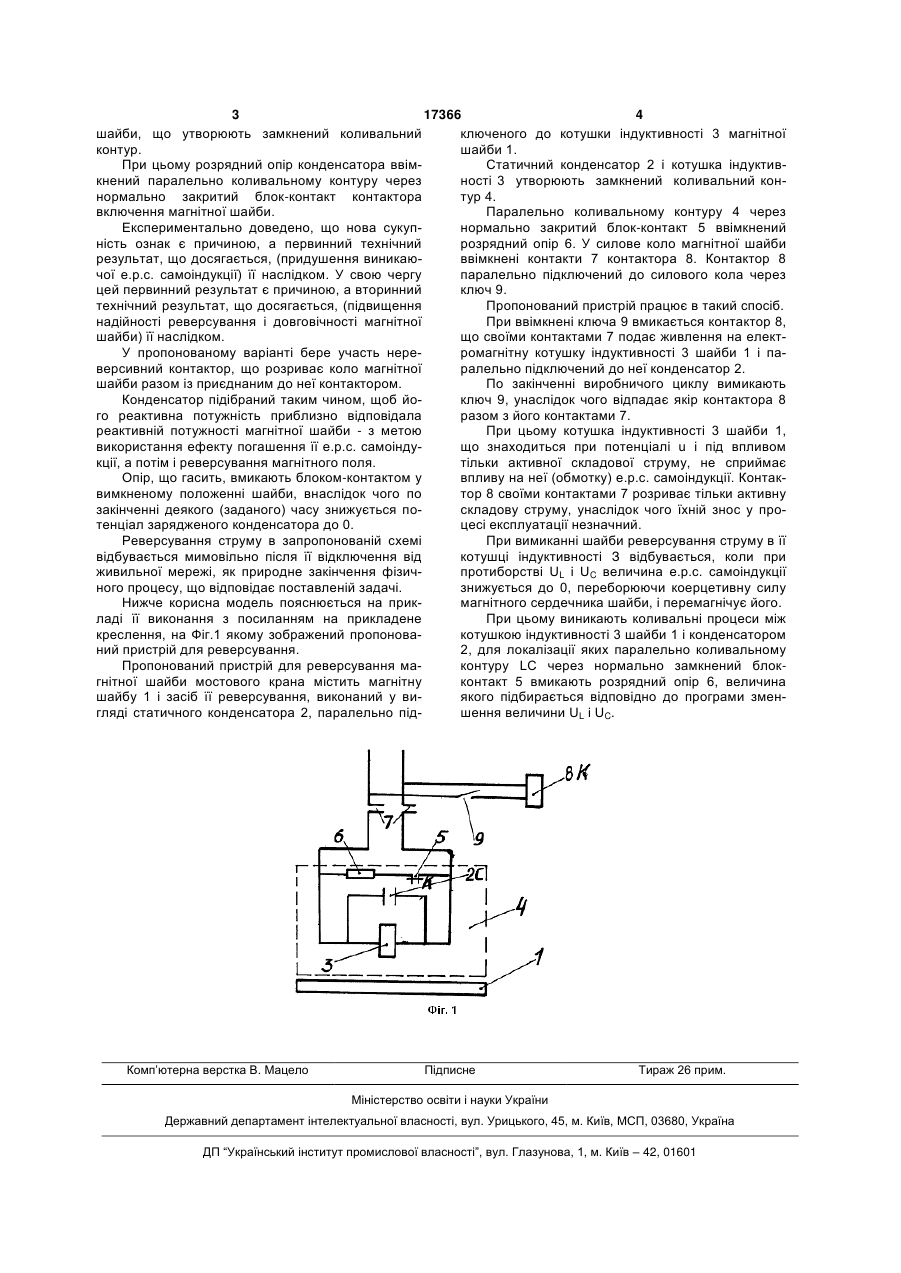

1. Пристрій для реверсування магнітної шайби мостового крана, що містить засіб його реверсу 3 17366 4 шайби, що утворюють замкнений коливальний ключеного до котушки індуктивності 3 магнітної контур. шайби 1. При цьому розрядний опір конденсатора ввімСтатичний конденсатор 2 і котушка індуктивкнений паралельно коливальному контуру через ності 3 утворюють замкнений коливальний коннормально закритий блок-контакт контактора тур 4. включення магнітної шайби. Паралельно коливальному контуру 4 через Експериментально доведено, що нова сукупнормально закритий блок-контакт 5 ввімкнений ність ознак є причиною, а первинний технічний розрядний опір 6. У силове коло магнітної шайби результат, що досягається, (придушення виникаюввімкнені контакти 7 контактора 8. Контактор 8 чої е.р.с. самоіндукції) її наслідком. У свою чергу паралельно підключений до силового кола через цей первинний результат є причиною, а вторинний ключ 9. технічний результат, що досягається, (підвищення Пропонований пристрій працює в такий спосіб. надійності реверсування і довговічності магнітної При ввімкнені ключа 9 вмикається контактор 8, шайби) її наслідком. що своїми контактами 7 подає живлення на електУ пропонованому варіанті бере участь нереромагнітну котушку індуктивності 3 шайби 1 і паверсивний контактор, що розриває коло магнітної ралельно підключений до неї конденсатор 2. шайби разом із приєднаним до неї контактором. По закінченні виробничого циклу вимикають Конденсатор підібраний таким чином, щоб йоключ 9, унаслідок чого відпадає якір контактора 8 го реактивна потужність приблизно відповідала разом з його контактами 7. реактивній потужності магнітної шайби - з метою При цьому котушка індуктивності 3 шайби 1, використання ефекту погашення її е.р.с. самоіндущо знаходиться при потенціалі u і під впливом кції, а потім і реверсування магнітного поля. тільки активної складової струму, не сприймає Опір, що гасить, вмикають блоком-контактом у впливу на неї (обмотку) е.р.с. самоіндукції. Контаквимкненому положенні шайби, внаслідок чого по тор 8 своїми контактами 7 розриває тільки активну закінченні деякого (заданого) часу знижується поскладову струму, унаслідок чого їхній знос у протенціал зарядженого конденсатора до 0. цесі експлуатації незначний. Реверсування струму в запропонованій схемі При вимиканні шайби реверсування струму в її відбувається мимовільно після її відключення від котушці індуктивності З відбувається, коли при живильної мережі, як природне закінчення фізичпротиборстві UL і UC величина е.р.с. самоіндукції ного процесу, що відповідає поставленій задачі. знижується до 0, переборюючи коерцетивну силу Нижче корисна модель пояснюється на прикмагнітного сердечника шайби, і перемагнічує його. ладі її виконання з посиланням на прикладене При цьому виникають коливальні процеси між креслення, на Фіг.1 якому зображений пропоновакотушкою індуктивності 3 шайби 1 і конденсатором ний пристрій для реверсування. 2, для локалізації яких паралельно коливальному Пропонований пристрій для реверсування маконтуру LC через нормально замкнений блокгнітної шайби мостового крана містить магнітну контакт 5 вмикають розрядний опір 6, величина шайбу 1 і засіб її реверсування, виконаний у виякого підбирається відповідно до програми зменгляді статичного конденсатора 2, паралельно підшення величини UL і UC. Комп’ютерна верстка В. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Reversing gear of magnetic washer of bridge crane

Автори англійською

Tokarev Veniamin Petrovych, Tokarev Valerii Veniaminovych

Назва патенту російською

Устройство для реверсирования магнитной шайбы мостового крана

Автори російською

Токарев Вениамин Петрович, Токарев Валерий Вениаминович

МПК / Мітки

МПК: B66C 17/00

Мітки: крана, пристрій, мостового, реверсування, магнітної, шайби
