Вставка кріостата

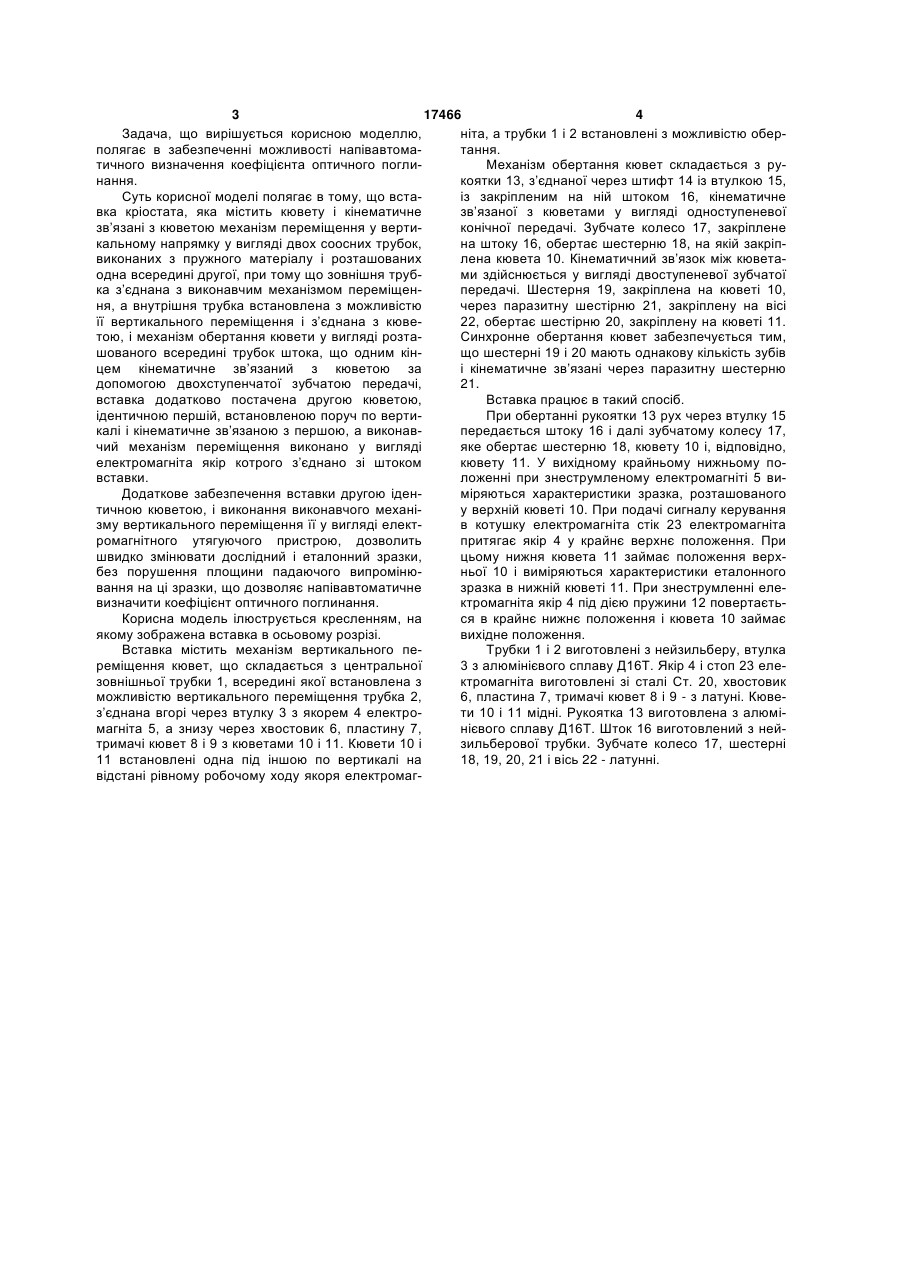

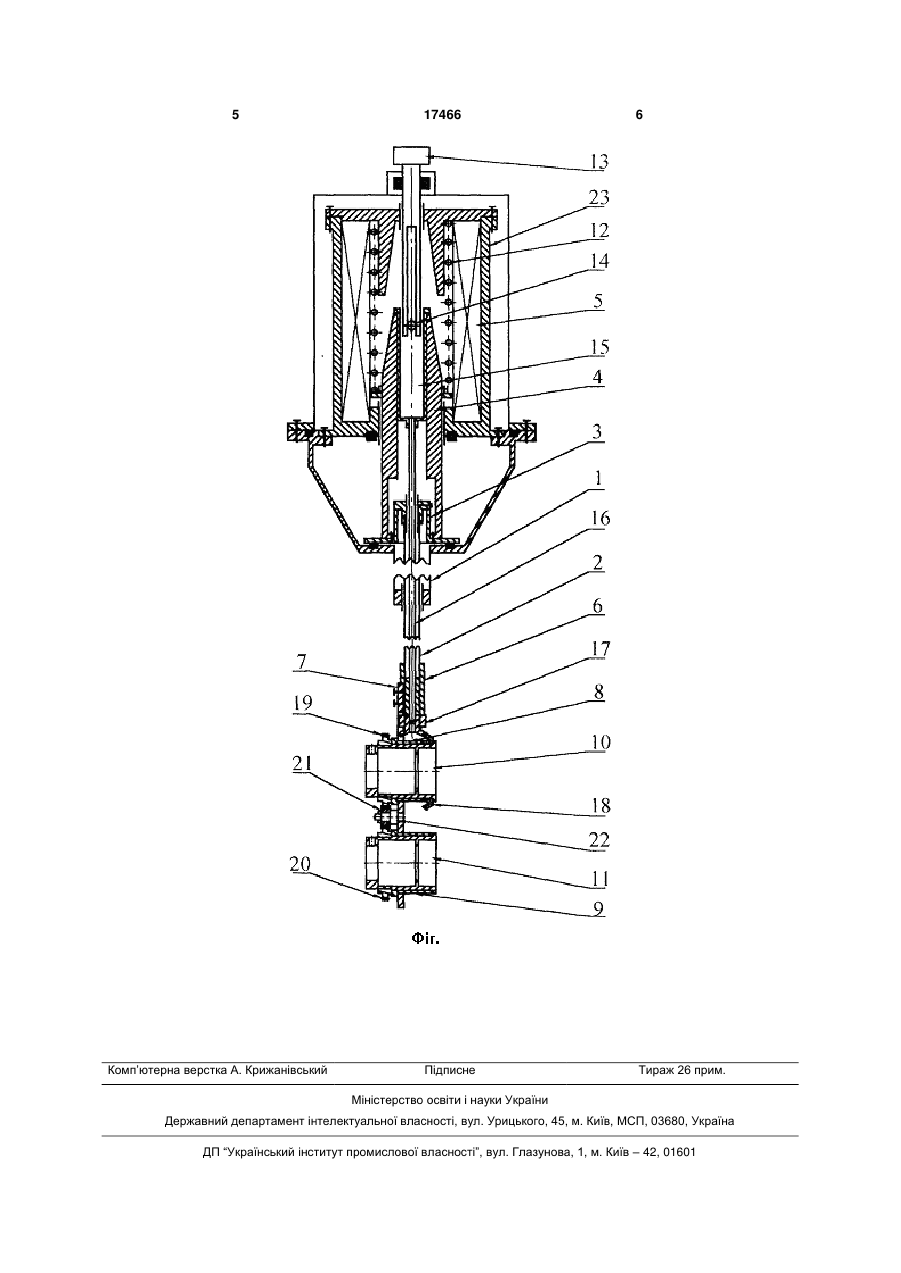

1. Вставка кріостата, яка містить кювету і кінематично зв’язаний з кюветою механізм переміщення у вертикальному напрямку у вигляді двох співвісних трубок, виконаних з пружного матеріалу і розташованих одна всередині іншої, при тому що зовнішня трубка з’єднана з виконавчим механіз 3 17466 4 Задача, що вирішується корисною моделлю, ніта, а трубки 1 і 2 встановлені з можливістю оберполягає в забезпеченні можливості напівавтоматання. тичного визначення коефіцієнта оптичного поглиМеханізм обертання кювет складається з рунання. коятки 13, з’єднаної через штифт 14 із втулкою 15, Суть корисної моделі полягає в тому, що встаіз закріпленим на ній штоком 16, кінематичне вка кріостата, яка містить кювету і кінематичне зв’язаної з кюветами у вигляді одноступеневої зв’язані з кюветою механізм переміщення у вертиконічної передачі. Зубчате колесо 17, закріплене кальному напрямку у вигляді двох соосних трубок, на штоку 16, обертає шестерню 18, на якій закріпвиконаних з пружного матеріалу і розташованих лена кювета 10. Кінематичний зв’язок між кюветаодна всередині другої, при тому що зовнішня трубми здійснюється у вигляді двоступеневої зубчатої ка з’єднана з виконавчим механізмом переміщенпередачі. Шестерня 19, закріплена на кюветі 10, ня, а внутрішня трубка встановлена з можливістю через паразитну шестірню 21, закріплену на вісі її вертикального переміщення і з’єднана з кюве22, обертає шестірню 20, закріплену на кюветі 11. тою, і механізм обертання кювети у вигляді розтаСинхронне обертання кювет забезпечується тим, шованого всередині трубок штока, що одним кінщо шестерні 19 і 20 мають однакову кількість зубів цем кінематичне зв’язаний з кюветою за і кінематичне зв’язані через паразитну шестерню допомогою двохступенчатої зубчатою передачі, 21. вставка додатково постачена другою кюветою, Вставка працює в такий спосіб. ідентичною першій, встановленою поруч по вертиПри обертанні рукоятки 13 рух через втулку 15 калі і кінематичне зв’язаною з першою, а виконавпередається штоку 16 і далі зубчатому колесу 17, чий механізм переміщення виконано у вигляді яке обертає шестерню 18, кювету 10 і, відповідно, електромагніта якір котрого з’єднано зі штоком кювету 11. У вихідному крайньому нижньому повставки. ложенні при знеструмленому електромагніті 5 виДодаткове забезпечення вставки другою іденміряються характеристики зразка, розташованого тичною кюветою, і виконання виконавчого механіу верхній кюветі 10. При подачі сигналу керування зму вертикального переміщення її у вигляді електв котушку електромагніта стік 23 електромагніта ромагнітного утягуючого пристрою, дозволить притягає якір 4 у крайнє верхнє положення. При швидко змінювати дослідний і еталонний зразки, цьому нижня кювета 11 займає положення верхбез порушення площини падаючого випромінюньої 10 і виміряються характеристики еталонного вання на ці зразки, що дозволяє напівавтоматичне зразка в нижній кюветі 11. При знеструмленні елевизначити коефіцієнт оптичного поглинання. ктромагніта якір 4 під дією пружини 12 повертаєтьКорисна модель ілюструється кресленням, на ся в крайнє нижнє положення і кювета 10 займає якому зображена вставка в осьовому розрізі. вихідне положення. Вставка містить механізм вертикального пеТрубки 1 і 2 виготовлені з нейзильберу, втулка реміщення кювет, що складається з центральної 3 з алюмінієвого сплаву Д16Т. Якір 4 і стоп 23 елезовнішньої трубки 1, всередині якої встановлена з ктромагніта виготовлені зі сталі Ст. 20, хвостовик можливістю вертикального переміщення трубка 2, 6, пластина 7, тримачі кювет 8 і 9 - з латуні. Кювез’єднана вгорі через втулку 3 з якорем 4 електроти 10 і 11 мідні. Рукоятка 13 виготовлена з алюмімагніта 5, а знизу через хвостовик 6, пластину 7, нієвого сплаву Д16Т. Шток 16 виготовлений з нейтримачі кювет 8 і 9 з кюветами 10 і 11. Кювети 10 і зильберової трубки. Зубчате колесо 17, шестерні 11 встановлені одна під іншою по вертикалі на 18, 19, 20, 21 і вісь 22 - латунні. відстані рівному робочому ходу якоря електромаг 5 Комп’ютерна верстка А. Крижанівський 17466 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
