Зонд для визначення об’єму рани

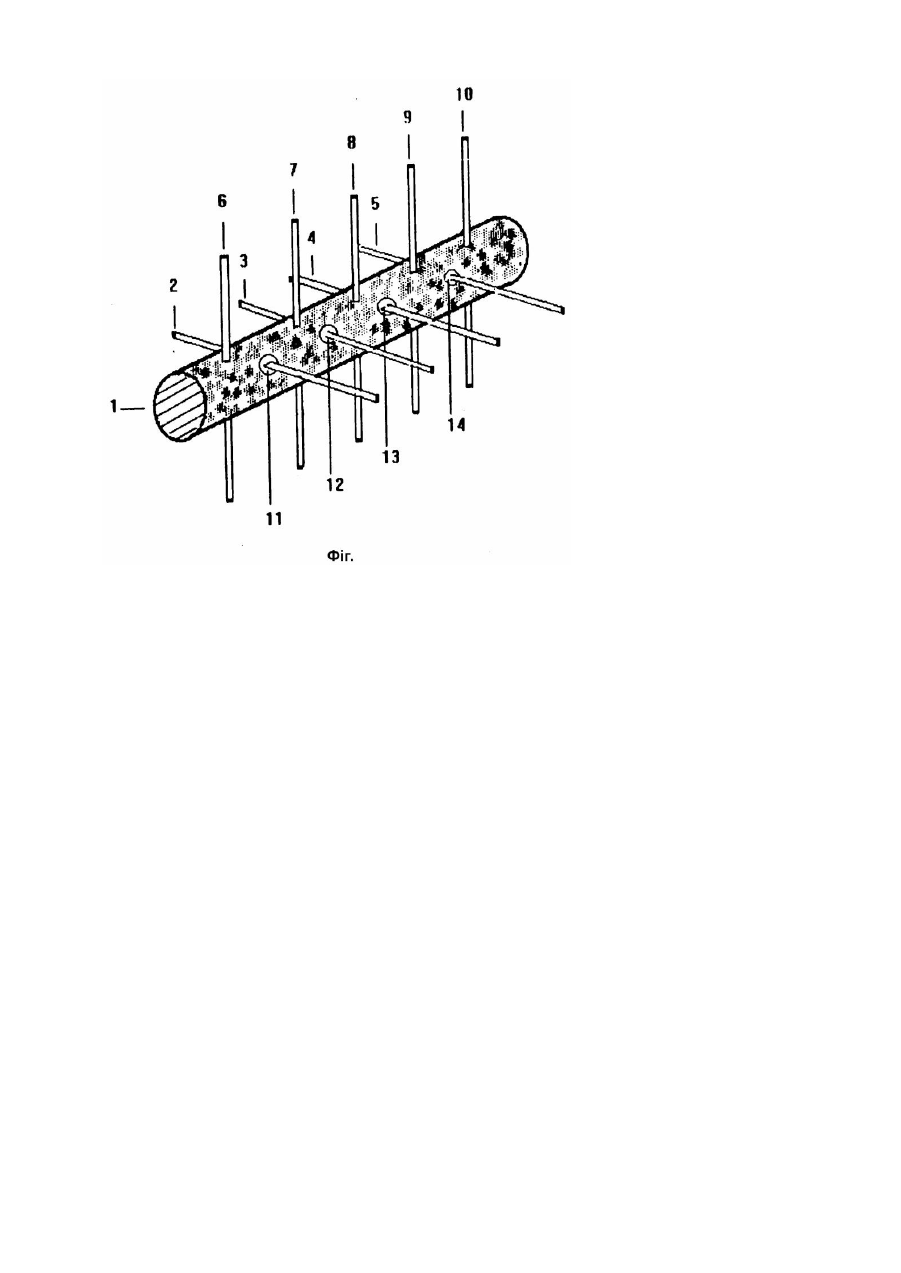

Винахід відноситься до галузі медицини, а саме до хірургії, може застосовуватися в хір ургічних стаціонарах (відділення гнійної, пластичної, абдомінальної та ін, хірургії) для визначення динаміки зміни об'єму рани в рамках оцінки ефективності хірургічного лікування та вивчення особливостей ранового процесу. Відомий зонд, який може застосовуватися для вимірювання глибини рани (Brown J.S., Minor Surgery; A Te xt and Atlas. - Chikago, London: Year Book Medical Publishers, Inc., 1993, p.7 - 13). Зонд являє собою порожнинний прямий циліндричний металевий корпус діаметром 0,5см, зовнішня поверхня якого містить суцільну міліметрову шкалу з роздільним кроком 1мм. Недолік зонда полягає в тому, що його конструкція дозволяє виконувати тільки одномоментне замірювання площинних параметрів окремих ділянок рани і, загалом, є непридатною для оцінки просторових параметрів та об'єму рани як головного об'єктивного критерію ефективності лікування ранового процесу. В основу винаходу поставлене завдання створення зонда для визначення об'єму рани, в якому просторова орієнтація елементів конструкції пристрою забезпечує трьохвимірне вимірювання рани в цілому і за рахунок чого створена нова конструкція. Поставлене завдання вирішується тим, що в зонді для визначення об'єму рани, який містить порожнинний корпус зі шкалою, згідно винаходу, через корпус у взаємно перпендикулярних площинах проведені градуйовані металеві стержні з кроком розташування 1,0см. Згідно винаходу, градуйовані металеві стержні, проведені через корпус зонда в горизонтальній площині, нерухомо закріплюються до корпусу фіксаторами. Згідно винаходу, корпус зонда виконаний з поліхлорвінілу. Винахідницький рівень забезпечується неочевидністю просторової орієнтації елементів конструкції. На малюнку (фіг.) зображений загальний вигляд зонда для визначення об'єму рани. Зонд складається з прямого порожнинного корпусу (1), металевих стержнів (2 - 5), проведених через корпусу горизонтальній площині і нерухомо закріплених до його стінки фіксаторами (11 - 14), та металевих стержнів (6 - 10), проведених через корпусу вертикальній площині. Довжина корпусу (1), довжина металевих стержнів (2 - 10), діаметри та градуювання шкали корпусу і металевих стержнів є довільними, тому не включені в якості ознаки у відрізняючу частину формули винаходу. Кількість металевих градуйованих стержнів довільна, залежить від довжини корпусу, в приведеному варіанті дорівнює дев'яти: 4 з них проведені через корпус в горизонтальній площині 15 - у вертикальній площині. Нижче приведені розміри конструкцій відповідають розмірам нашого експериментального зразка зонда для визначення об'єму рани. Корпус зонда (1) виконаний з поліхлорвініла, має циліндричну форму, зовнішній діаметр - 0,5см, внутрішній діаметр - 0,4см, довільну довжину (6см). По зовнішній поверхні на всю довжину корпусу нанесена суцільна шкала з роздільним кроком 2мм і цифровою нумерацією від "0" (край корпусу) до "N" (протилежний край корпусу). Металеві стержні (2 - 5), наскрізно проведені через корпус в горизонтальній площині, розташовуються діаметрально кожних 1,0см (з кроком 1,0см) і являють собою довільної довжини (5см) прямий нікельований циліндр діаметром 0,2см, виготовлений з інструментальної сталі. Обидва кінці металевих стержнів (2 - 5) розміщуються рівновіддалено від центральної осі корпуса зонда (1). Вздовж кожної частини металевого стержня, розташованої поза корпусом зонда, нанесена суцільна міліметрова шкала з роздільним кроком 2мм і цифровою нумерацією від "4" (білякорпусний край) до "N" (вільний край). В обидвох (білякорпусних краях металевих стержнів (2 - 5) на відстані 0,25см від центральної осі корпуса мається циркулярна прорізь глибиною 0,02см і шириною 0,05см, в яку поміщаються фіксатори (11 - 14), що нерухомо закріплюють металеві стержні до корпусу зонда. Фіксатри (11 - 14) металевих стержнів (2 - 5), наскрізно проведених через корпус в горизонтальній площині, являють собою вигнуті за контурами циліндру корпусу нікельовані металеві пластинки товщиною 0,05см, виготовлені з інструментальної сталі, які мають форму 2/3 кола зовнішній діаметром 0,4см, внутрішнім діаметром 0,18см. Металеві стержні (6 - 10), наскрізно проведені через корпус у вертикальній площині, розташовуються діаметрально кожних 1,0см (з кроком 1,0см) і розміщуються посередині відстані між кожними двома сусідніми стержнями (2 - 5), проведеними через корпус в горизонтальній площині. Металеві стержні (6 - 10) являють собою довільної довжини (5см) прямі нікельовані циліндри діаметром 0,2см, виготовлені з інструментальної сталі. Вздовж металевих стержнів нанесена суцільна шкала з роздільним кроком 2мм і цифровою нумерацією від "0" (нижній край) до "N" (верхній край). Металеві стержні (6 - 10), наскрізно проведені через корпус у вертикальній площині, утримуються в стабільному положенні за рахунок їх стискання еластичним поліхлорвініловим корпусом і мають здатність зміщуватися вверх або вниз за напрямком своєї центральної осі при прикладенні відповідально вектору сили. Зонд для визначення об'єму рани застосовується наступним чином. Після стандартної стерилізації замочуванням в антисептичному розчині, зонд приводиться в робочу позицію: металеві стержні (6 - 10), наскрізно проведені через корпус (1) у вертикальній площині, підтягуються вверх до співпадіння позначки їх шкали "0" і нижнього краю корпусу зонда. Після цього зонд накладається на рану таким чином, щоб центральна вісь корпусу співпадала з лінією максимальної довжини рани, а металеві стержні (2 - 5), проведені через корпус зонда в горизонтальній площині, торкалися країв шкіри, оточуючої рану. Металеві стержні (6 - 10), наскрізно проведені через корпус у вертикальній площині, почерговим натиском вздовж їхньої осі вниз опускаються до досягнення нижніми краями дна рани. За шкалою корпусу зонда (1) фіксуються довжина рани, за шкалою металевих стержнів (2 - 5), проведених через корпус у горизонтальній площині, - ширина рани, за шкалою металевих стержнів (6 - 10), проведених через корпус у вертикальній площині, глибина рани. Результати вимірювань заносяться в анкетні таблиці та схеми графічного трьохвимірного зображення і в подальшому застосовуються для математичної обробки та вираховування об'єму рани. Конструкція зонда для визначення об'єму рани дозволяє проводити одночасну оцінку усієї рани згідно просторових параметрів.
