Спосіб реєстрації напруги на елементах апаратів

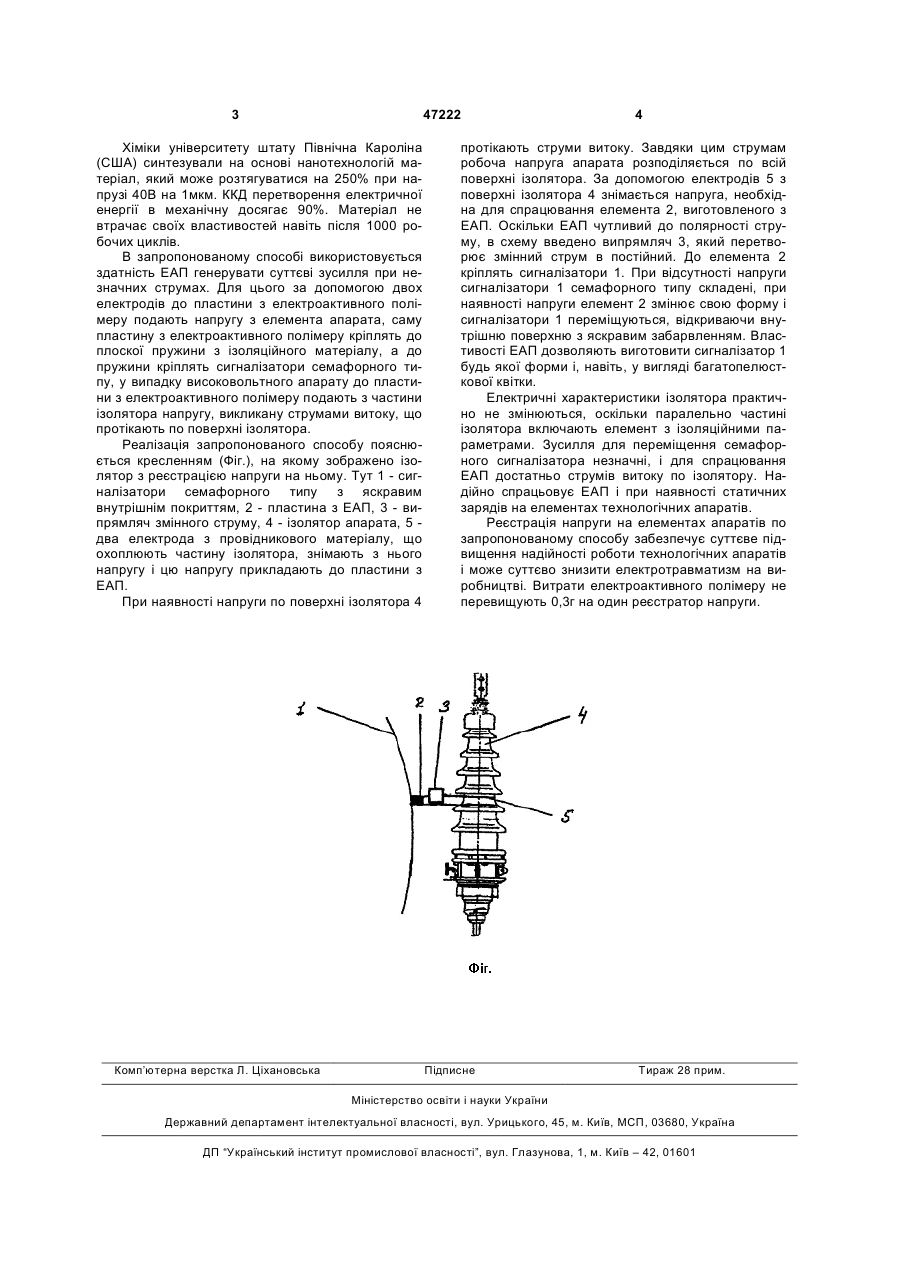

1. Спосіб реєстрації напруги на елементах апаратів, що передбачає сигналізацію про наявність напруги у вузлах окремих апаратів чи системи їх, який відрізняється тим, що за допомогою 3 47222 Хіміки університету штату Північна Кароліна (США) синтезували на основі нанотехнологій матеріал, який може розтягуватися на 250% при напрузі 40В на 1мкм. ККД перетворення електричної енергії в механічну досягає 90%. Матеріал не втрачає своїх властивостей навіть після 1000 робочих циклів. В запропонованому способі використовується здатність ЕАП генерувати суттєві зусилля при незначних струмах. Для цього за допомогою двох електродів до пластини з електроактивного полімеру подають напругу з елемента апарата, саму пластину з електроактивного полімеру кріплять до плоскої пружини з ізоляційного матеріалу, а до пружини кріплять сигналізатори семафорного типу, у випадку високовольтного апарату до пластини з електроактивного полімеру подають з частини ізолятора напругу, викликану струмами витоку, що протікають по поверхні ізолятора. Реалізація запропонованого способу пояснюється кресленням (Фіг.), на якому зображено ізолятор з реєстрацією напруги на ньому. Тут 1 - сигналізатори семафорного типу з яскравим внутрішнім покриттям, 2 - пластина з ЕАП, 3 - випрямляч змінного струму, 4 - ізолятор апарата, 5 два електрода з провідникового матеріалу, що охоплюють частину ізолятора, знімають з нього напругу і цю напругу прикладають до пластини з ЕАП. При наявності напруги по поверхні ізолятора 4 Комп’ютерна верстка Л. Ціхановська 4 протікають струми витоку. Завдяки цим струмам робоча напруга апарата розподіляється по всій поверхні ізолятора. За допомогою електродів 5 з поверхні ізолятора 4 знімається напруга, необхідна для спрацювання елемента 2, виготовленого з ЕАП. Оскільки ЕАП чутливий до полярності струму, в схему введено випрямляч 3, який перетворює змінний струм в постійний. До елемента 2 кріплять сигналізатори 1. При відсутності напруги сигналізатори 1 семафорного типу складені, при наявності напруги елемент 2 змінює свою форму і сигналізатори 1 переміщуються, відкриваючи внутрішню поверхню з яскравим забарвленням. Властивості ЕАП дозволяють виготовити сигналізатор 1 будь якої форми і, навіть, у вигляді багатопелюсткової квітки. Електричні характеристики ізолятора практично не змінюються, оскільки паралельно частині ізолятора включають елемент з ізоляційними параметрами. Зусилля для переміщення семафорного сигналізатора незначні, і для спрацювання ЕAП достатньо струмів витоку по ізолятору. Надійно спрацьовує ЕАП і при наявності статичних зарядів на елементах технологічних апаратів. Реєстрація напруги на елементах апаратів по запропонованому способу забезпечує суттєве підвищення надійності роботи технологічних апаратів і може суттєво знизити електротравматизм на виробництві. Витрати електроактивного полімеру не перевищують 0,3г на один реєстратор напруги. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
