Формула / Реферат

Устройство дли коррекции стопы, содержащее оснащенный элементами крепления фиксатор стопы, установленный с возможностью поворота относительно своей оси и продольного перемещения, отличающееся тем, что фиксатор стопы выполнен в виде жесткой подошвы, снабженной передним и задним катками - эксцентриками с возможностью опоры их на поверхность пола, а элементы крепления фиксатора стопы выполнены в виде носкового захвата с приспособлением его фиксации и ленточной лямки, при этом на подошве установлен накладной супинатор в виде подсводного упора из мягкого упругого материала покрытого, как и вся подошва, массажным множеством мелких упругих бугорков расположенных в шахматном порядке.

Текст

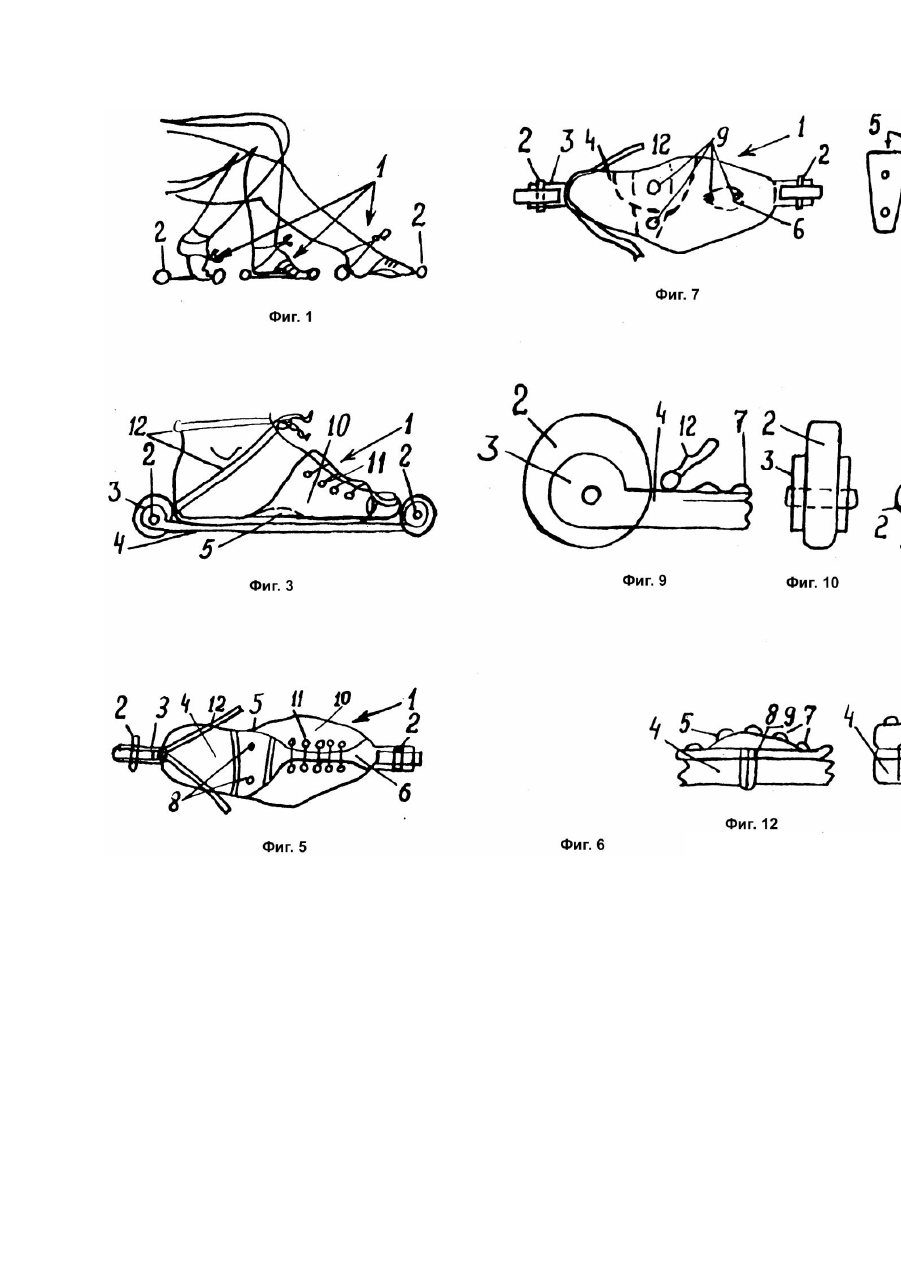

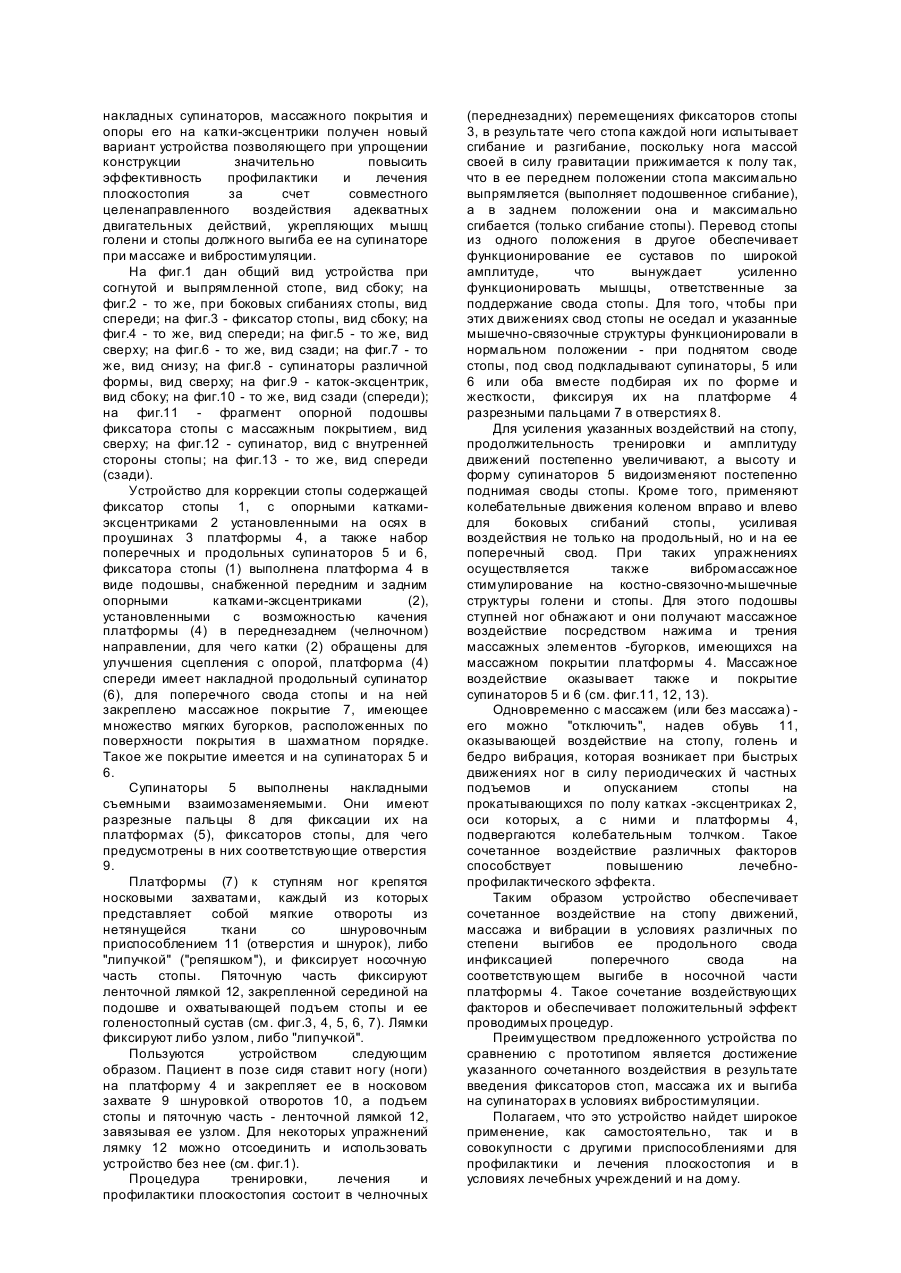

Предлагаемое изобретение относится к медицине и спорту, в частности к устройствам и приспособлениям для профилактики и лечения плоскостопия посредством целенаправленных движений в условиях вибромассажной стимуляции. Известны ортопедические стельки и стельки для занятий физкультурой, содержащие вкладную стельку, под которой расположен рессорный бугорок либо из слоев материала, либо из формовидной пустотелой резины, закрепленный в месте подсводного отдела стопы в виде вкладыша под свод (А.с. №1537246, 1503799, 1570223, A61F5/14, Бюл. №3, 32, 22, 1987, 1989, 1990). Недостаток этих стелек общий, заключающийся в том, что все они предназначены для обуви, используемой для носки и поэтому их супинаторы - рессорные, и иные бугорки лишь поддерживают свод стопы, но не способствуют вовлечению в движение мышечно-связочных структур, обеспечивающих поддержание свода и препятствующи х его оседанию и уплощению стопы. В силу отрутствия должной тренировки эти структуры не получают должного развития и укрепления. Лечение и профилактика плоскостопия при этом оказывается мало эффективной. Известно средство для коррекции стопы в виде подошвы, содержащее наружный опорный слой и внутренний слой в виде стельки, между которыми размещены выступы, снабженные цилиндрическими пружинами, при этом наружный слой выполнен перфорированным с образованием вертикальных каналов для размещения выступов, в каждом из которых размещена резьбовая втулка с элементами регулирования высоты выступа, а наружный слой выполнен из гибкого упругого материала (А.с. №18376822, кл. A63B13/18, Бюл. №32, 1993). Недостаток этой подошвы в том, что и она не обеспечивает требуемых воздействий на стопу и ее костно-мышечные структуры и не способствует укреплению их с целью поддержки ее сводов и предотвращения их оседания при отсутствии подсводной поддержки. Иными словами - эффект лечения плоскостопия от применения такой подошвы незначительный, так как нет средства для укрепления ответственных за удержание свода стопы мышц. Известно устройство Р. Л. Шевца для лечения деформации стопы, содержащее фиксатор голени, связанный при помощи регулировочных тяг с фиксатором стопы, пяточная и носочная части которой имеют возможность независимого перемещения, пяточная часть выполнена в виде скобы, на которой установлены регулирующие тяги, носочная часть представляет собой подстопник, установленный с возможностью перемещения и связан с фиксатором голени с помощью стяжек и дополнительных регулируемых тяг (А.с. №1380745, кл. A61F5/00, Бюл. №10, 1988). Недостаток этого устройства в том, что оно еще больше ограничивает Функционирование мышц и связок стопы и голени и к тому же не содержит подсводного упора для коррекции плоскостопия. Несмотря на всю сложность конструкции этого устройства, оно мало пригодно для лечения плоскостопия. Наиболее близким по технической сущности является корригирующий аппарат на нижнюю конечность, содержащий шины бедра с манжетой крепления, шарнирно соединенные телескопическими шинами голени, на дистальных концах которых с возможностью поворота установлен башмак с элементами крепления стопы, установленный с возможностью перемещения вдоль оси и фиксации (А.с. №1512595, кл. A61F5/00, Бюл. №37, 1989). Недостаток прототипа в том. что, хотя конструкция его и обеспечивает возможность поворота и перемещения вдоль оси ботинка, а с ним и стопы, но все же функционирование мышц голени и стопы при этом ограничено самим башмаком, облегающим стопу, а главное - в башмаке нет средства выгиба стопы - супинатора и поэтому тренировка мышц может происходить при расплющенной стопе, а такая тренировка, как известно, не обеспечит должного лечения. Эффект такой тренировки - процедуру можно было бы повысить за счет массажа стопы и вибростимуляции, но для этого в прототипе не предусмотрены соответствующие средства, которые, как правило, (см. к.н. В.Т. Назарова "Биомеханическая стимуляция": Явь и надежды. Минск: Полымя, 1986) могли бы повысить лечебный эффект. В силу указанных недостатков в профилактике и лечении плоскостопия этот аппарат прототипа не может дать должного эффекта. В основу изобретения поставлена задача создания на основе прототипа - корригирующего аппарата на нижнюю конечность, нового устройства упрощенной конструкции, которое позволяло бы повысить эффективность профилактики и лечения плоскостопия за счет более адекватного развития и укрепления мышц голени и стопы в условиях выгиба ее сводов и биохимической стимуляции их массажем и вибрацией. Это предполагалось достичь путем видоизменения фиксаторов стопы: установки его на вибростимулирующие эксцентрики, использования накладных супинаторов - упоров для выгиба стопы или пелотов. а также применением массажного покрытия его опорной поверхности. Поставленная задача решена тем, что в устройстве, содержащем оснащенный элементами крепления фиксатор стопы, установленный с возможностью поворота относительно своей оси продольного перемещения, согласно предполагаемому изобретению, фиксатор стопы выполнен в виде жесткой подошвы, снабженной передними и задними опорными катками эксцентриками с возможностью опоры их на поверхность пола. А элементы крепления фиксатора стопы выполнены в виде носкового захвата с шн уровочным приспособлением и ленточной лямки, при этом на подошве установлен накладной сменный супинатор, в виде подсводного упора, из мягкого упругого материала различной формы, покрытого как и вся подошва, массажным покрытием из множества мелких упругих бугорков, расположенных в ша хматном порядке. Технический результат, достигаемый от использования совокупности отличительных признаков предложенного устройства, состоящий в том, что за счет изменения конструкции фиксатора стопы и элементов его крепления, введение накладных супинаторов, массажного покрытия и опоры его на катки-эксцентрики получен новый вариант устройства позволяющего при упрощении конструкции значительно повысить эффективность профилактики и лечения плоскостопия за счет совместного целенаправленного воздействия адекватных двигательных действий, укрепляющих мышц голени и стопы должного выгиба ее на супинаторе при массаже и вибростимуляции. На фиг.1 дан общий вид устройства при согнутой и выпрямленной стопе, вид сбоку; на фиг.2 - то же, при боковых сгибаниях стопы, вид спереди; на фиг.3 - фиксатор стопы, вид сбоку; на фиг.4 - то же, вид спереди; на фиг.5 - то же, вид сверху; на фиг.6 - то же, вид сзади; на фиг.7 - то же, вид снизу; на фиг.8 - супинаторы различной формы, вид сверху; на фиг.9 - каток-эксцентрик, вид сбоку; на фиг.10 - то же, вид сзади (спереди); на фиг.11 - фрагмент опорной подошвы фиксатора стопы с массажным покрытием, вид сверху; на фиг.12 - супинатор, вид с внутренней стороны стопы; на фиг.13 - то же, вид спереди (сзади). Устройство для коррекции стопы содержащей фиксатор стопы 1, с опорными каткамиэксцентриками 2 установленными на осях в проушинах 3 платформы 4, а также набор поперечных и продольных супинаторов 5 и 6, фиксатора стопы (1) выполнена платформа 4 в виде подошвы, снабженной передним и задним опорными катками-эксцентриками (2), установленными с возможностью качения платформы (4) в переднезаднем (челночном) направлении, для чего катки (2) обращены для улучшения сцепления с опорой, платформа (4) спереди имеет накладной продольный супинатор (6), для поперечного свода стопы и на ней закреплено массажное покрытие 7, имеющее множество мягких бугорков, расположенных по поверхности покрытия в шахматном порядке. Такое же покрытие имеется и на супинаторах 5 и 6. Супинаторы 5 выполнены накладными съемными взаимозаменяемыми. Они имеют разрезные пальцы 8 для фиксации их на платформах (5), фиксаторов стопы, для чего предусмотрены в них соответствующие отверстия 9. Платформы (7) к ступням ног крепятся носковыми захватами, каждый из которых представляет собой мягкие отвороты из нетянущейся ткани со шнуровочным приспособлением 11 (отверстия и шнурок), либо "липучкой" ("репяшком"), и фиксирует носочную часть стопы. Пяточную часть фиксируют ленточной лямкой 12, закрепленной серединой на подошве и охватывающей подъем стопы и ее голеностопный сустав (см. фиг.3, 4, 5, 6, 7). Лямки фиксируют либо узлом, либо "липучкой". Пользуются устройством следующим образом. Пациент в позе сидя ставит ногу (ноги) на платформу 4 и закрепляет ее в носковом захвате 9 шнуровкой отворотов 10, а подъем стопы и пяточную часть - ленточной лямкой 12, завязывая ее узлом. Для некоторых упражнений лямку 12 можно отсоединить и использовать устройство без нее (см. фиг.1). Процедура тренировки, лечения и профилактики плоскостопия состоит в челночных (переднезадних) перемещениях фиксаторов стопы 3, в результате чего стопа каждой ноги испытывает сгибание и разгибание, поскольку нога массой своей в силу гравитации прижимается к полу так, что в ее переднем положении стопа максимально выпрямляется (выполняет подошвенное сгибание), а в заднем положении она и максимально сгибается (только сгибание стопы). Перевод стопы из одного положения в другое обеспечивает функционирование ее суставов по широкой амплитуде, что вынуждает усиленно функционировать мышцы, ответственные за поддержание свода стопы. Для того, чтобы при этих движениях свод стопы не оседал и указанные мышечно-связочные структуры функционировали в нормальном положении - при поднятом своде стопы, под свод подкладывают супинаторы, 5 или 6 или оба вместе подбирая их по форме и жесткости, фиксируя их на платформе 4 разрезными пальцами 7 в отверстиях 8. Для усиления указанных воздействий на стопу, продолжительность тренировки и амплитуду движений постепенно увеличивают, а высоту и форму супинаторов 5 видоизменяют постепенно поднимая своды стопы. Кроме того, применяют колебательные движения коленом вправо и влево для боковых сгибаний стопы, усиливая воздействия не только на продольный, но и на ее поперечный свод. При таких упражнениях осуществляется также вибромассажное стимулирование на костно-связочно-мышечные структуры голени и стопы. Для этого подошвы ступней ног обнажают и они получают массажное воздействие посредством нажима и трения массажных элементов -бугорков, имеющихся на массажном покрытии платформы 4. Массажное воздействие оказывает также и покрытие супинаторов 5 и 6 (см. фиг.11, 12, 13). Одновременно с массажем (или без массажа) его можно "отключить", надев обувь 11, оказывающей воздействие на стопу, голень и бедро вибрация, которая возникает при быстрых движениях ног в силу периодических й частных подъемов и опусканием стопы на прокатывающихся по полу катках -эксцентриках 2, оси которых, а с ними и платформы 4, подвергаются колебательным толчком. Такое сочетанное воздействие различных факторов способствует повышению лечебнопрофилактического эффекта. Таким образом устройство обеспечивает сочетанное воздействие на стопу движений, массажа и вибрации в условиях различных по степени выгибов ее продольного свода инфиксацией поперечного свода на соответствующем выгибе в носочной части платформы 4. Такое сочетание воздействующих факторов и обеспечивает положительный эффект проводимых процедур. Преимуществом предложенного устройства по сравнению с прототипом является достижение указанного сочетанного воздействия в результате введения фиксаторов стоп, массажа их и выгиба на супинаторах в условиях вибростимуляции. Полагаем, что это устройство найдет широкое применение, как самостоятельно, так и в совокупности с другими приспособлениями для профилактики и лечения плоскостопия и в условиях лечебных учреждений и на дому.

Дивитися

Додаткова інформація

Назва патенту англійською

Device for foot correction

Автори англійською

Sychov Serhii Oleksandrovych, Petrushevskyi Ivan Ivanovych, Vykhliaiev Yurii Mykolaiovych

Назва патенту російською

Устройство для коррекции стопы

Автори російською

Сычев Сергей Александрович, Петрушевский Иван Иванович, Вихляев Юрий Николаевич

МПК / Мітки

МПК: A61F 5/14, A61F 5/00

Мітки: пристрій, корекції, стопи
