Пристрій для утилізації шкідливих газів у тваринницьких приміщеннях

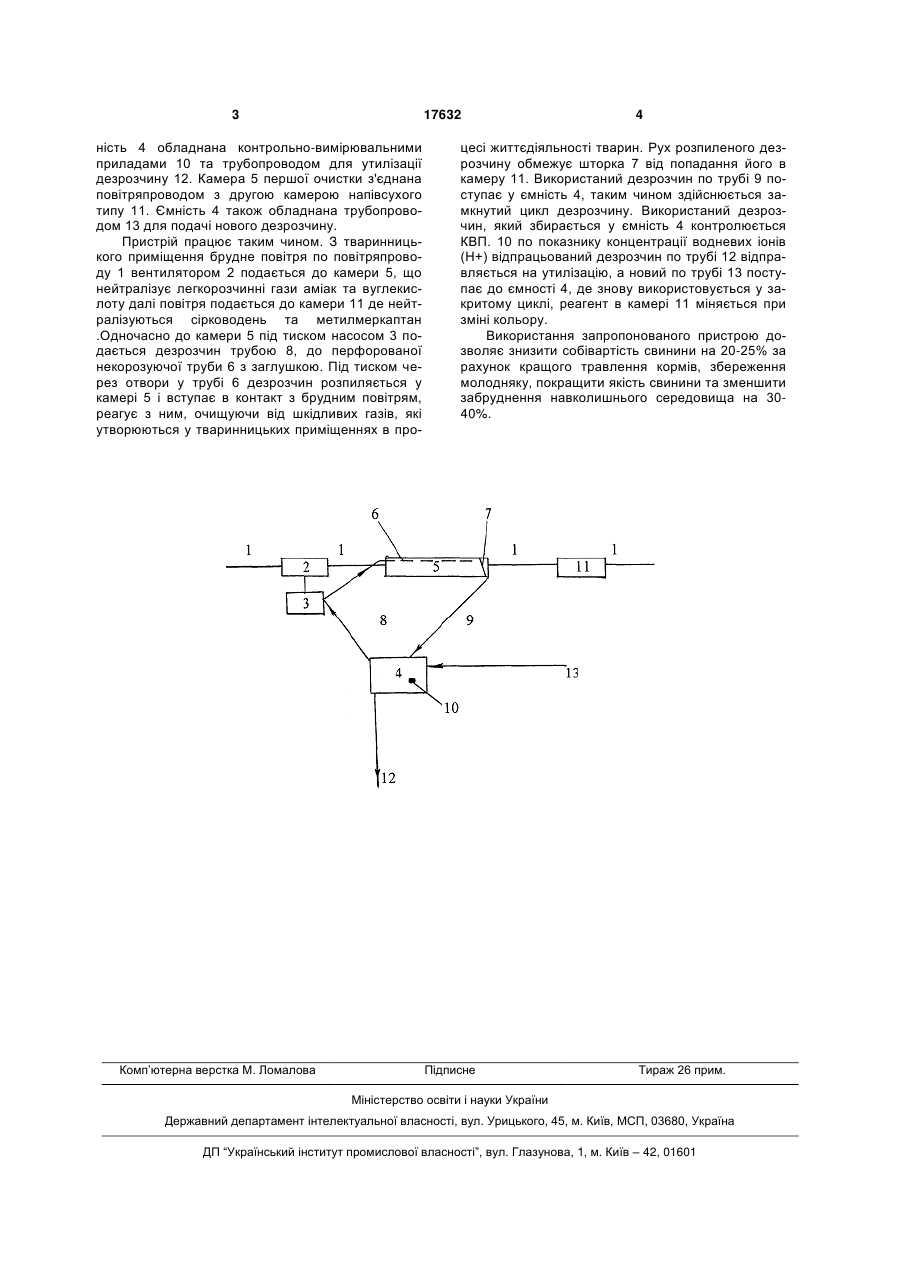

Пристрій для утилізації шкідливих газів у тваринницьких приміщеннях, що містить камеру очищення, обладнану перфорованою некородувальною трубою для утилізації легкорозчинних газів, який відрізняється тим, що додатково обладнаний другою камерою напівсухого типу з реагентом для сірководню та метилмеркаптану. (19) (21) u200601833 (22) 20.02.2006 (24) 16.10.2006 (46) 16.10.2006, Бюл. №10, 2006р. (72) Козьменко Володимир Васильович, Чорний Микола Васильович (73) ХАРКІВСЬКА ДЕРЖАВНА ЗООВЕТЕРИНАРНА АКАДЕМІЯ 3 17632 ність 4 обладнана контрольно-вимірювальними приладами 10 та трубопроводом для утилізації дезрозчину 12. Камера 5 першої очистки з'єднана повітряпроводом з другою камерою напівсухого типу 11. Ємність 4 також обладнана трубопроводом 13 для подачі нового дезрозчину. Пристрій працює таким чином. З тваринницького приміщення брудне повітря по повітряпроводу 1 вентилятором 2 подається до камери 5, що нейтралізує легкорозчинні гази аміак та вуглекислоту далі повітря подається до камери 11 де нейтралізуються сірководень та метилмеркаптан .Одночасно до камери 5 під тиском насосом 3 подається дезрозчин трубою 8, до перфорованої некорозуючої труби 6 з заглушкою. Під тиском через отвори у трубі 6 дезрозчин розпиляється у камері 5 і вступає в контакт з брудним повітрям, реагує з ним, очищуючи від шкідливих газів, які утворюються у тваринницьких приміщеннях в про Комп’ютерна верстка М. Ломалова 4 цесі життєдіяльності тварин. Рух розпиленого дезрозчину обмежує шторка 7 від попадання його в камеру 11. Використаний дезрозчин по трубі 9 поступає у ємність 4, таким чином здійснюється замкнутий цикл дезрозчину. Використаний дезрозчин, який збирається у ємність 4 контролюється КВП. 10 по показнику концентрації водневих іонів (Н+) відпрацьований дезрозчин по трубі 12 відправляється на утилізацію, а новий по трубі 13 поступає до ємності 4, де знову використовується у закритому циклі, реагент в камері 11 міняється при зміні кольору. Використання запропонованого пристрою дозволяє знизити собівартість свинини на 20-25% за рахунок кращого травлення кормів, збереження молодняку, покращити якість свинини та зменшити забруднення навколишнього середовища на 3040%. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
