Пристрій для утилізації шкідливих газів у тваринницьких приміщеннях

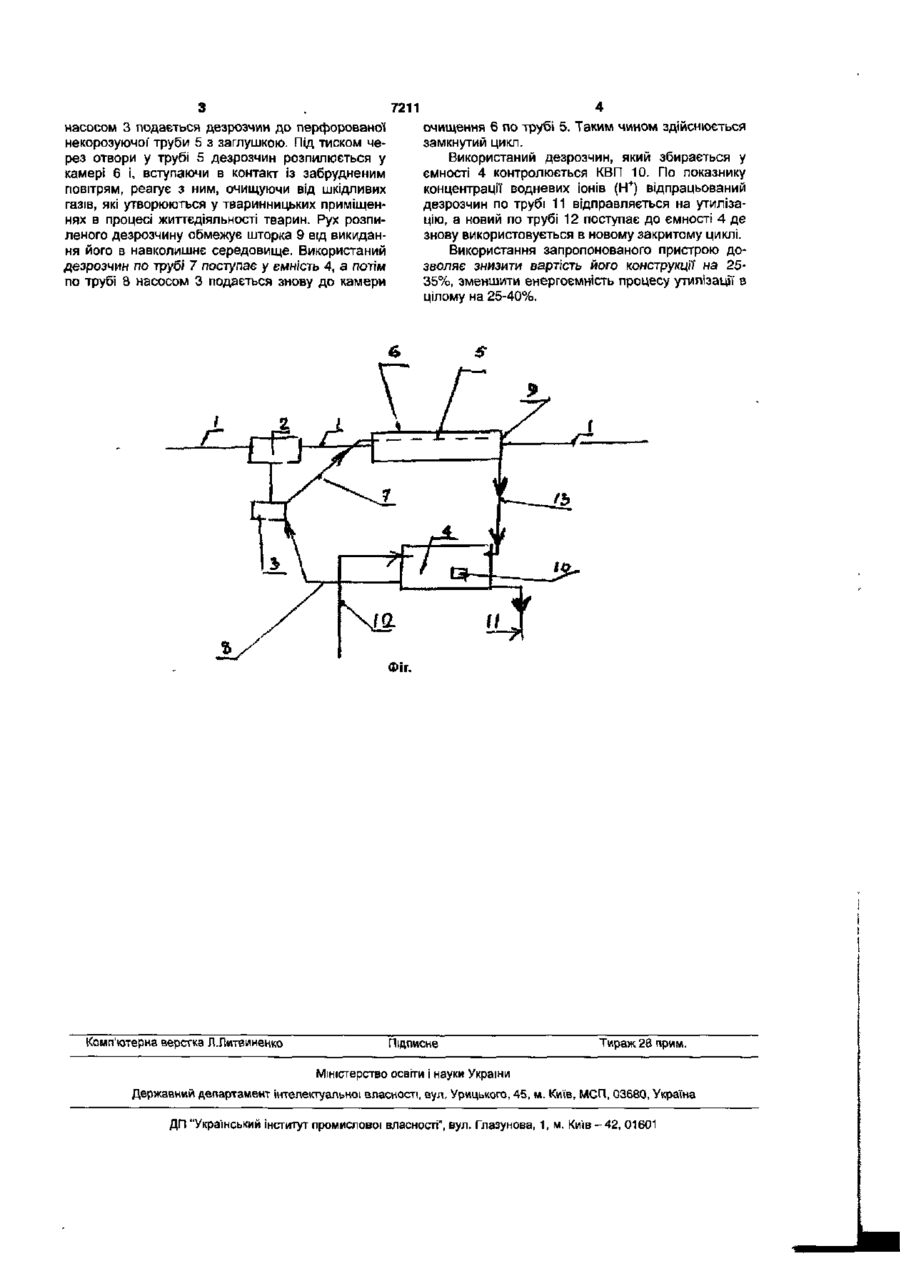

УКРАЇНА (19) UA (11,7211 из, U (51,7F24F5/OO,7/O6 МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ ДЕРЖАВНИЙ ДЕПАРТАМЕНТ ІНТЕЛЕКТУАЛЬНОЇ ВЛАСНОСТІ ОПИС ДО ДЕКЛАРАЦІЙНОГО ПАТЕНТУ НА КОРИСНУ МОДЕЛЬ видається під відповідальність власника патенту (54, ПРИСТРІЙ ДЛЯ УТИЛІЗАЦІЇ ШКІДЛИВИХ ГАЗІВ У ТВАРИННИЦЬКИХ ПРИМІЩЕННЯХ 1 (21,20041008845 (22,29.10.2004 (24,15.06.2005 (46, 15.06.2005, Бюл. № 6, 2005 р. (72, Козьменко Володимир Васильович, Чорний Микола Васильович (73, Харківська державна зооветеринарна академія Корисна модель відноситься до вентиляції, а саме до створення мікроклімату у тваринницьких приміщеннях. Відомий пристрій для утилізації шкідливих газів, який складається з повітропроводу, утилізатора та осушувача, нагрівника, розміщеного перед генеруючою частиною осушувача. [А. с. СРСР 844937, МПК F24F7/00, 5/00; 1981р]. Але цей пристрій не забезпечує достатню обробку використаного повітря і сама технологія енергоємна. Також відомий пристрій для утилізації шкідливих газів, який складається з теплогенератора, повітропроводу та осьових вентиляторів [Пат. України 13912 МПК F24F7/06 1997р}. Але цей пристрій дуже енергоємний, а осьові вентилятори створюють недостатній тиск для попадання повітря до тепло генератора. Найбільш близьким за технічною суттю до запропонованого є пристрій з фільтр-камерою [Пат. РФ №2049966, МПК F24F7/00, 3/16], цей пристрій І здійснює очищення повітря фільтрувальними елементами, які дуже дефіцитні І багатокоштовні. В основу корисної моделі поставлене завдання створення такого пристрою для утилізації шкідливих газів у тваринницьких приміщеннях, в якому за рахунок використання доступних матеріалів та обладнання забезпечується очищення повітря до відповідної норми із зниженням енергоємності самого процесу. Поставлена задача вирішується тим, що пристрій для утилізації шкідливих газів у тваринницьких приміщеннях, включаючий повітропроводи, вентилятори та камеру очищення, згідно корисної моделі, він обладнаний центробіжним вентилятором, вал якого сполучений з насосом, а камера (57, Пристрій для утилізації шкідливих газів у тваринницьких приміщеннях, що містить повітропроводи, вентилятор та камеру очищення, який відрізняється тим, що він обладнаний відцентровим вентилятором, вал якої сполучений з насосом, а камера очищення містить перфоровану некорозуючу трубу та шторку. очищення містить перфоровану некорозуючу трубу та шторку. Обладнання центробіжним вентилятором дає змогу використати одноразово 2 операції: подати під ВІДПОВІДНИМ тиском повітря в камеру очищення і подати сюди ж дезрозчин за допомогою насосу. Сполучення вентилятора з насосом через вал дозволяє використати крутячий момент першого для роботи другого, що знижує енергоємність процесу. Обладнання камери очищення некорозуючою перфорованою трубою дозволяє здійснювати розпилення дезинфікуючого розчину, забезпечувати відповідний контакт з брудним повітрям. Обладнання камери очищення шторкою забезпечує збереження дезрозчину, запобігаючи виходу його із системи. Схема пристрою для утилізації шкідливих газів у тваринницьких приміщеннях представлена на Фіг. Пристрій має повітропровід 1, сполучений з вентилятором 2, який знаходиться на одному валу з насосом 3, з'єднаний з ємністю для дезрозчину 4 і перфорованою трубою 5, якою обладнана камера очищення 6. Камера очищення 6 трубою 7 з'єднана з ємністю 4, яка трубою 8 сполучена з насосом 3. Камера очищення 6 обладнана шторкою 9. Ємність 4 обладнана контрольно-вимірювальними приладами (КВП, 10 і виливною 11 та заливною 12 трубами. Трубою 13 по якій дезрозчин зливається із камери очищення до ємності 4. Пристрій працює таким чином. З тваринницького приміщення брудне повітря по повітропроводу 1 центробіжним вентилятором 2 подається до камери очищення 6. Одночасно до неї під тиском C M о> 7211 очищення 6 по трубі 5. Таким чином здійснюється замкнутий цикл. Використаний дезрозчин, який збирається у ємності 4 контролюється КВП 10. По показнику + концентрації водневих іонів (Н ) відпрацьований дезрозчин по трубі 11 відправляється на утилізацію, а новий по трубі 12 поступає до ємності 4 де знову використовується в новому закритому циклі. Використання запропонованого пристрою дозволяє знизити вартість його конструкції на 2535%, зменшити енергоємність процесу утилізації в цілому на 25-40%. насосом 3 подається дезрозчин до перфорованої некорозуючої' труби 5 з заглушкою. Під тиском через отвори у трубі 5 дезрозчин розпилюється у камері 6 і, вступаючи в контакт із забрудненим повітрям, реагує з ним, очищуючи від шкідливих газів, які утворюються у тваринницьких приміщеннях в процесі життєдіяльності тварин. Рух розпиленого дезрозчину обмежує шторка 9 від викидання його в навколишнє середовище. Використаний дезрозчин по трубі 7 поступає у ємність 4, а потім по трубі 8 насосом 3 подається знову до камери Фіг. Комп'ютерна верстка Л.Литвиненко Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
