Спосіб ущільнюваного закінцевування жил кабелів

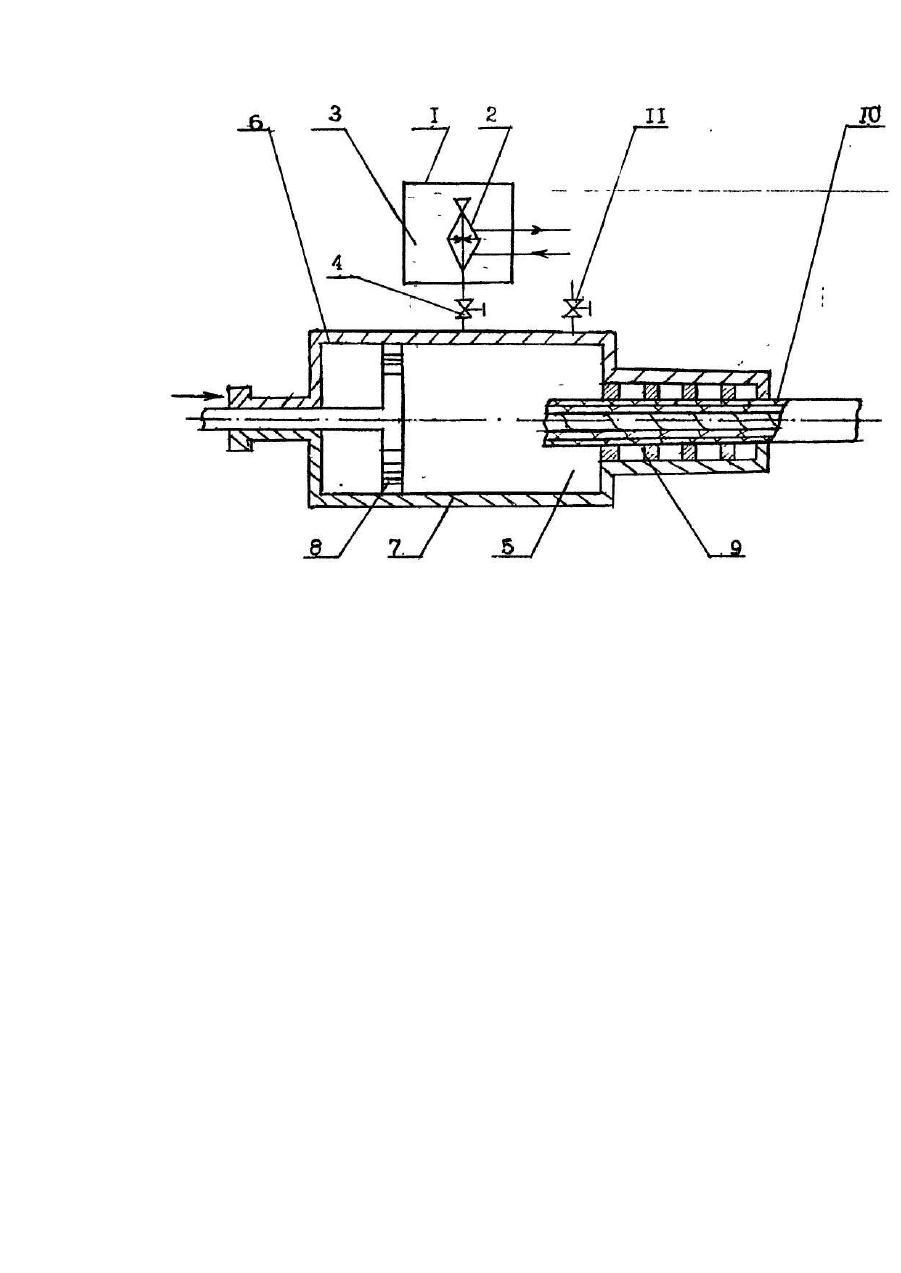

Изобретение относится к электротехнике, а именно к способам уплотнительного оконцевания жил кабелей. Известны способы уплотнительного оконцевания жил кабелей с использованием полихлорвиниловой ленты, пластмассовых оконцевателей (Справочник судового электротехника, т.3. - Л. С удостроение, 1980 с.200-204). К недостаткам названных способов можно отнести их трудоемкость и низкую надежность защиты при оконцевании кабелей, не обладающих продольной герметичностью. Наиболее близким к заявляемому является способ уплотнительного оконцевания, включающий разделку кабеля под оконцевание со снятием защитной оболочки и изоляции с жил (Правила эксплуатации электрообрудования кораблей ВМФ - М.: Военное изд-во Министерства обороны СССР, 1972, с.374-376 Для кабелей, не обладающих продольной герметичностью, ввиду наличия воздушных зазоров между проволоками жил в одножильных кабелях, воздушных зазоров между проволоками жил и изоляциями жил в многожильных кабелях (кабели типа КНР, КНРУ, КНРП. АКНР, КНРТ, КНРТП. КНРТУ) названный способ не обеспечивает надежной защиты кабеля при оконцевании, так как не исключает возможности распространения газовоздушной смеси, твердых и жидких аэрозолей, находящихся в газовоздушной смеси, а также жидкости по кабелю через его внутренние воздушные зазоры в продольном направлении при наличии перепада барометрического давления между оконцеваниями. Распространение через воздушные зазоры кабелей газовоздушной смеси, насыщенной парами и газами, являющимися функцией технологических аварийных процессов приводит к химическому воздействию на металл жилы, изоляцию жилы и оболочку кабеля - кабель изнашивается "изнутри". При попадании кабелей, имеющих механические повреждения оболочки и изоляций в воду (в трюме корабля, тоннеле, полуэтаже и т.п.) происходит заполнение воздушных зазоров внутри кабеля водой, что приводит к ее проникновению в распределительные щиты, соединительные коробки. В основу изобретения поставлена задача в способе уплотнительного оконцевания жил кабелей путем герметизации обеспечить высокую надежность защиты кабеля при оконцевании. Сущность изобретения заключается в том, что в способе уплотнительного оконцевания жил кабелей, включающем разделку кабеля под оконцевание со снятием защитной оболочки и изоляции с жил, непосредственно перед разделкой кабеля под оконцевание воздушные зазоры внутри кабеля в продольном направлении под давлением заполняют диэлектрическим адгезийным веществом на расстояние, превышающее длину участка жил со снятой изоляцией. Заполнение воздушных зазоров между проволоками жил в одножильных кабелях или воздушных зазоров между проволоками жил в многожильных кабелях диэлектрическим адгезионным веществом, осуществляемое под давлением в продольном направлении на расстояние, превышающее длину участка жил со снятой изоляцией, позволяет создать "пробку" непосредственно за участком кабеля, соответствующим длине жил со, снятой изоляцией и, таким образом, обеспечивает посредством герметизации кабеля высокую надежность его защиты при оконцевании. Способ осуществляется следующим образом. После монтажа и укладки кабеля, непосредственно перед разделкой его жил под оконцевание, воздушные зазоры между проволоками жил в одножильных кабелях или воздушные зазоры между проволоками жил и изоляциями жил в многожильных кабелях под давлением в продольном направлении заполняют диэлектрическим адгезийным веществом. Заполнение воздушных зазоров внутри кабеля осуществляют на расстояние, превышающее длину участка жил со снятой изоляцией до образования "пробки" непосредственно за этим участком. По окончании герметизации кабеля производится его разделка и крепление наконечника. На чертеже показано устройство для реализаций предлагаемого способа, вариант. Устройство содержит бак 1, внутри которого установлен подогреватель 2 диэлектрического адгезийного вещества 3, клапан 4 подачи адгезийного вещества 3 в рабочую камеру 5, образованную верхней крышкой 6 и нижней крышкой 7 с размещенными в ней поршнем 8 и уплотнением 9 кабеля 10. На верхней крышке 6 установлен воздушник 11. Устройство для реализации способа оконцевания работает следующим образом. Подогретое подогревателем 2 адгезий-ное вещество 3 из бака 1 через клапан 4 подается в рабочую камеру 5. При этом воздух из камеры 5 выпускается через воздушник 11. После заполнения рабочей камеры 5 диэлектрическим адгезийным веществом 3 последнее под действием поршня 8 подается в воздушные зазоры внутри кабеля 10. Экономическая эффективность предлагаемого способа заключается в возможности его осуществления непосредственно после монтажа кабеля. Способ обеспечивает надежную защиту жил кабеля после укрепления наконечников, а также сращивания концов, позволяет значительно увеличить срок службы кабельных изделий и связанного с ними оборудования.
