Пристрій для розроблення електричних кабелів

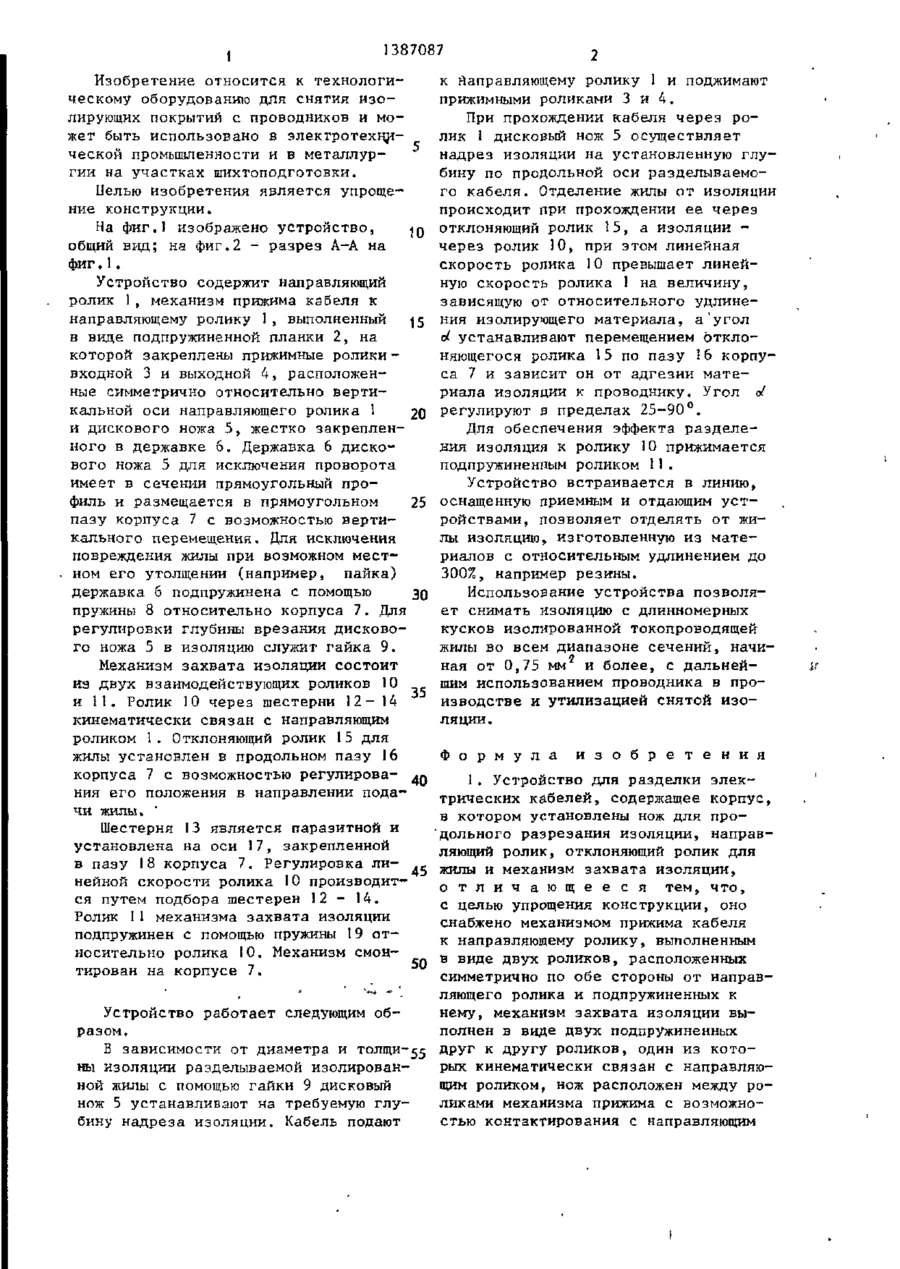

Изобретение относится к технологическому оборудованию для снятия изолирующих покрытий с проводников и может быть использовано в электротехнической промышленности и в металлургии на участках шихтоподготовки. Цель изобретения - упрощение конструкции. Кабель подают к направляющему ролику 1 и поджимают роликами 3 и 4. При прохождении кабеля через ролик 1 дисковый нож 5 надрезает изоляцию на установленную глубину вдоль кабеля. Разделение жилы и изоляции происходит при прохождении жилы через отклоняющий ролик 15, а изоляции - через ролик 10. Линейная скорость ролика 10 превышает линейную скорость ролика 1 на величину, зависящую от относительного удлинения изолирующего материала. Угол d устанавливают перемещением ролика 15 по пазу 16 корпуса 7. Изоляция к ролик} 10 прижимается подпружиненным роликом 11. І з,п. ф-лы, 2 ил. оэ 00 Риг. ! rs t 1387087 Изобретение относится к технологическому оборудованию для снятия изолирующих покрытий с проводников и может быть использовано в электротехнической промышленности и в металлургии на участках шихтоподготовки. Целью изобретения является упрощение конструкции. На фиг.1 изображено устройство, 10 общий вид; на фиг.2 - разрез А-А на фиг.1. Устройство содержит направляющий ролик 1, механизм прижима кабеля к направляющему ролику 1, выполненный 15 в виде подпружиненной планки 2, на которой закреплены прижимные роликивходной 3 и выходной 4, расположенные симметрично относительно вертикальной оси направляющего ролика 1 20 и дискового ножа 5, жестко закрепленного в державке 5. Державка 6 дискового ножа 5 для исключения проворота имеет в сечении прямоугольный профиль и размещается в прямоугольном 25 пазу корпуса 7 с возможностью вертикального перемещения. Для исключения повреждения жилы при возможном местном его утолщении (например, пайка) державка б подпружинена с помощью 30 пружины 8 относительно корпуса 7. Для регулировки глубины врезания дискового ножа 5 в изоляцию служит гайка 9. к направляющему ролику 1 и поджимают прижимными роликами 3 и 4. При прохождении кабеля через ролик 1 дисковый нож 5 осуществляет надрез изоляции на установленную глубину по продольной оси разделываемого кабеля. Отделение жилы от изоляции происходит при прохождении ее через отклоняющий ролик 15, а изоляции через ролик 10, при этом линейная скорость ролика 10 превышает линейную скорость ролика 1 на величину, зависящую от относительного удлинения изолирующего материала, а'угол at устанавливают перемещением отклоняющегося ролика 15 по пазу 16 корпуса 7 и зависит он от адгезии материала изоляции к проводнику. Угол ol регулируют в пределах 25-90°. Для обеспечения эффекта разделения изоляция к ролику 10 прижимается подпружиненным роликом I1. Устройство встраивается в линию, оснащенную приемным и отдающим устройствами, позволяет отделять от жилы изоляцию, изготовленную из материалов с относительным удлинением до 300%, например резины. Использование устройства позволяет снимать изоляцию с длинномерных кусков изолированной токопроводящей жилы во всем диапазоне сечений, начиная от 0,75 мм и более, с дальнейМеханизм захвата изоляции состоит шим использованием проводника в произ двух взаимодействующих роликов 10 35 изводстве и утилизацией снятой изои П . Ролик 10 через шестерни 12-14 ляции . кинематически связан с направляющим роликом 1. Отклоняющий ролик 15 для Ф о р м у л а и з о б р е т е н и я жилы установлен в продольном пазу і 6 корпуса 7 с возможностью регулирова1. Устройство для разделки элек40 ния его положения в направлении податрических кабелей, содержащее корпус, чи жилы. ' в котором установлены нож для проШестерня 13 является паразитной и дольного разрезания изоляции, направустановлена на оси 17, закрепленной ляющий ролик, отклоняющий ролик для в пазу 18 корпуса 7. Регулировка ли- .- жилы и механизм захвата изоляции, нейной скорости ролика 10 производито т л и ч а ю щ е е с я тем, что, ся путем подбора шестерен 12 - 14. с целью упрощения конструкции, оно Ролик I1 механизма захвата изоляции снабжено механизмом прижима кабеля подпружинен с помощью пружины 19 отк направляющему ролику, выполненным носительно ролика 10. Механизм смон50 в виде двух роликов, расположенных тирован на корпусе 7. симметрично по обе стороны от направУстройство работает следующим образом. Б зависимости от диаметра и толщи-55 ны изоляции разделываемой изолированной жилы с помощью гайки 9 дисковый нож 5 устанавливают на требуемую глубину надреза изоляции. Кабель подают ляющего ролика и подпружиненных к нему, механизм захвата изоляции выполнен в виде двух подпружиненных ДРУ Г к ДРУГУ роликов, один из которых кинематически связан с направляющим роликом, нож расположен между роликами механизма прижима с возможностью контактирования с направляющим 1387087 роликом, а отклоняющий ролик расположен между роликами механизма прижима и захвата. 2. Устройство по п.1. о т л и ч а ю щ е е с я тем, что в корпусе Редактор А.Шандор выполнен продольный паз, а отклоняющий ролик расположен в продольном пазу с возможностью регулирования его положения в направлении подачи жилы. Составитель Г.Майорова Техред А.Кравчук Корректор Г.Решетник Заказ 1500/52 Тираж 650 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раутаская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул.. Проектная, А
