Hаземhий вимірювач кутових коордиhат цілі
Формула / Реферат

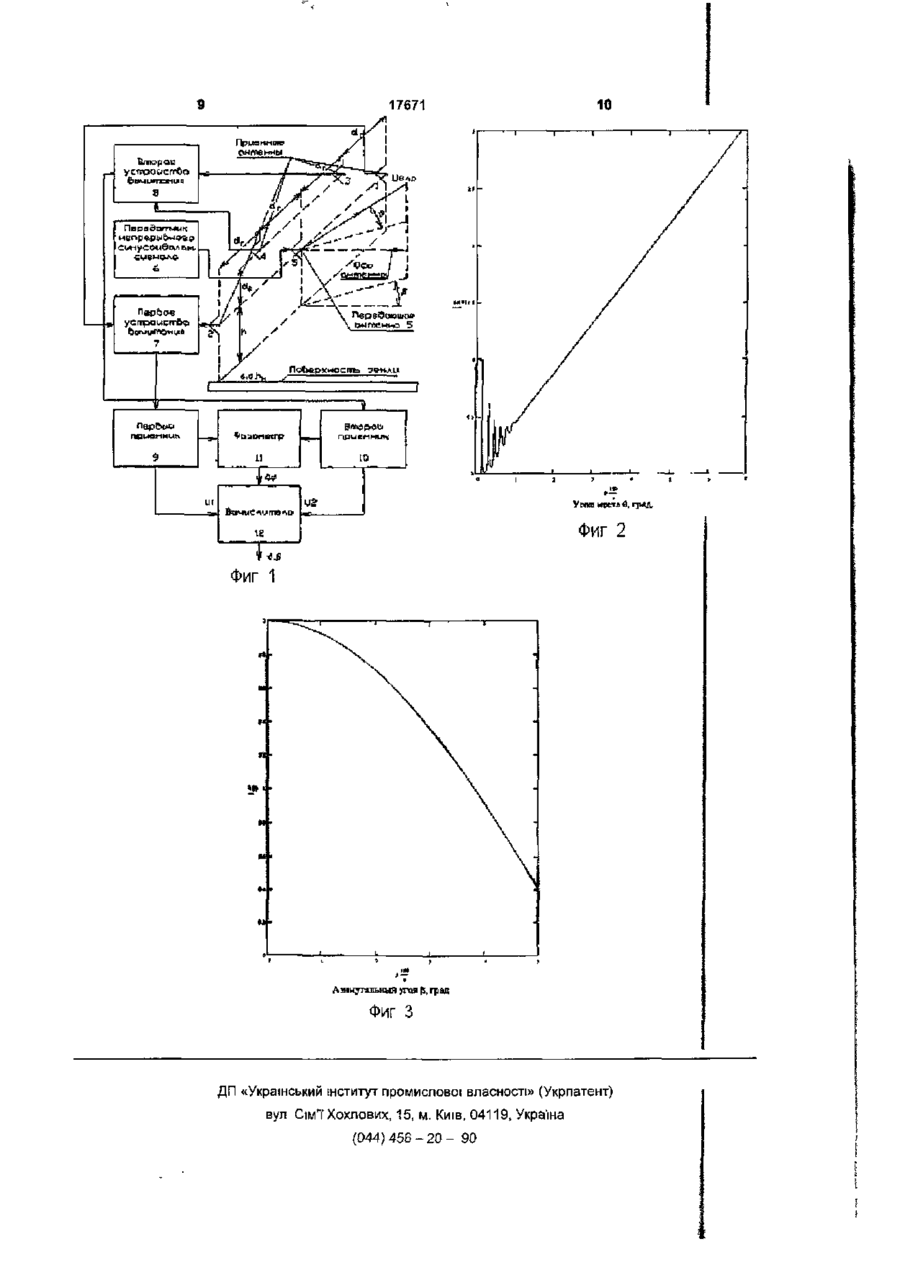

Наземный измеритель угловых координат цели, содержащий передатчик непрерывного синусоидального сигнала, антенную систему, состоящую из передающей антенны и двух приемных антенн, двух приемников и фазометра, отличающийся тем, что антенная система выполнена в виде двух ярусов, в нижнем ярусе размещены передающая антенна и две приемных, а в верхнем ярусе - две другие приемные антенны, приемные антенны расположены симметрично относительно передающей антенны, а расстояние между приемными антеннами в нижнем ярусе вдвое больше, чем в верхнем, все антенны одинаковы и имеют симметричные диаграммы направленности, приемные антенны нижнего яруса связаны с первым устройством вычитания, а антенны верхнего яруса - со вторым устройством вычитания сигналов этих антенн, выходы устройств вычитания связаны соответственно с первым и вторым приемниками, выходы которых связаны с фазометром, выход фазометра и выходы приемников связаны также с вычислителем угла места цели θ из уравнения
и азимутального угла цели β по соотношению
где θ - угол места цели;
β - азимутальный угол цели относительно оси антенны;
l - длина волны;
h - высота подъема нижнего яруса антенной системы над землей;
dв - расстояние между ярусами по высоте;
dG - горизонтальное расстояние между соседними антеннами;
Dφ - сдвиг фаз выходных напряжений второго и первого приемников;
U1, U2 - амплитуды выходных напряжений первого и второго приемников;
RB - коэффициент отражения радиоволн вертикальной поляризации от земли, равный
e, s - относительная диэлектрическая проницаемость и проводимость земли,
Ks - коэффициент шероховатости земной поверхности, равный
hH - средняя высота мелкомасштабных неровностей земной поверхности на площадке радиолокатора.

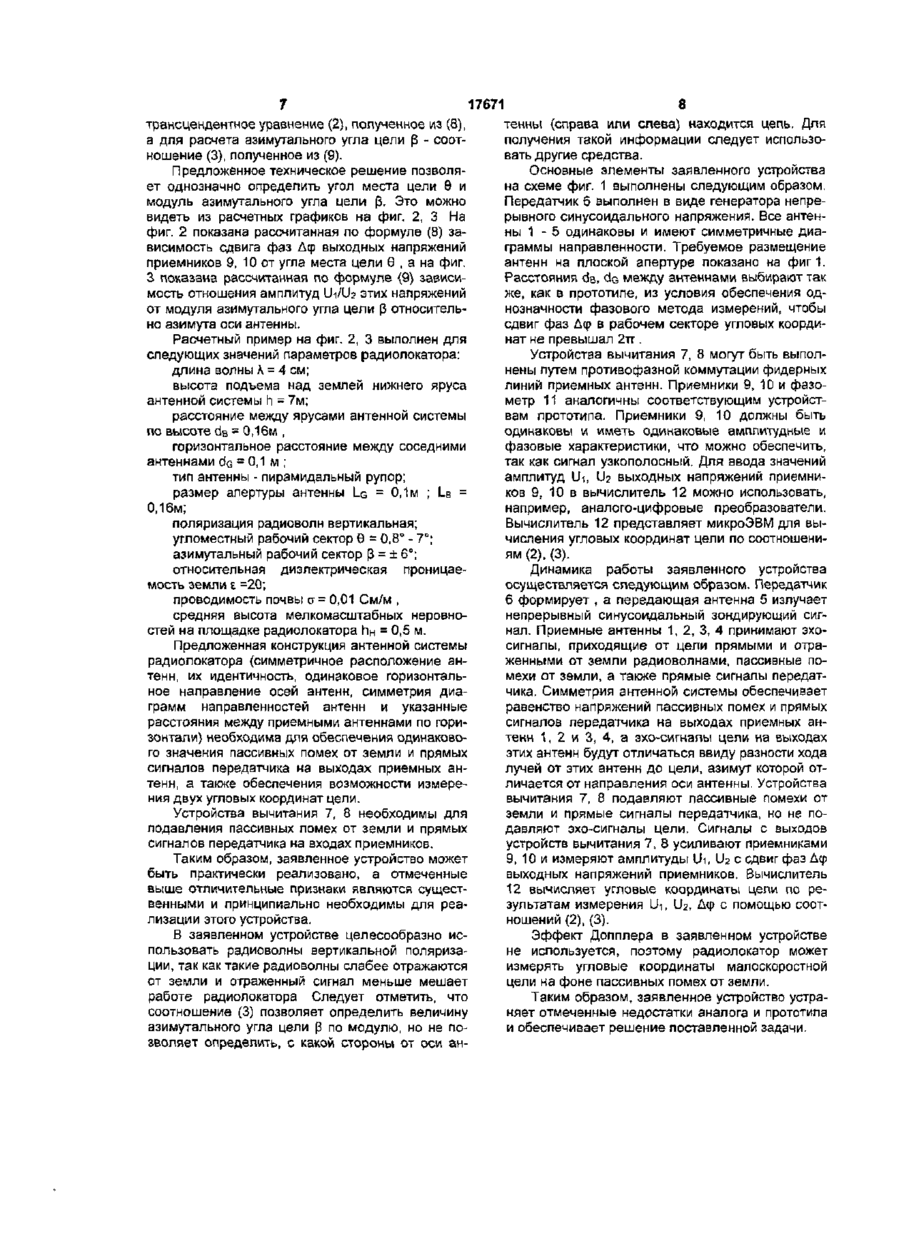

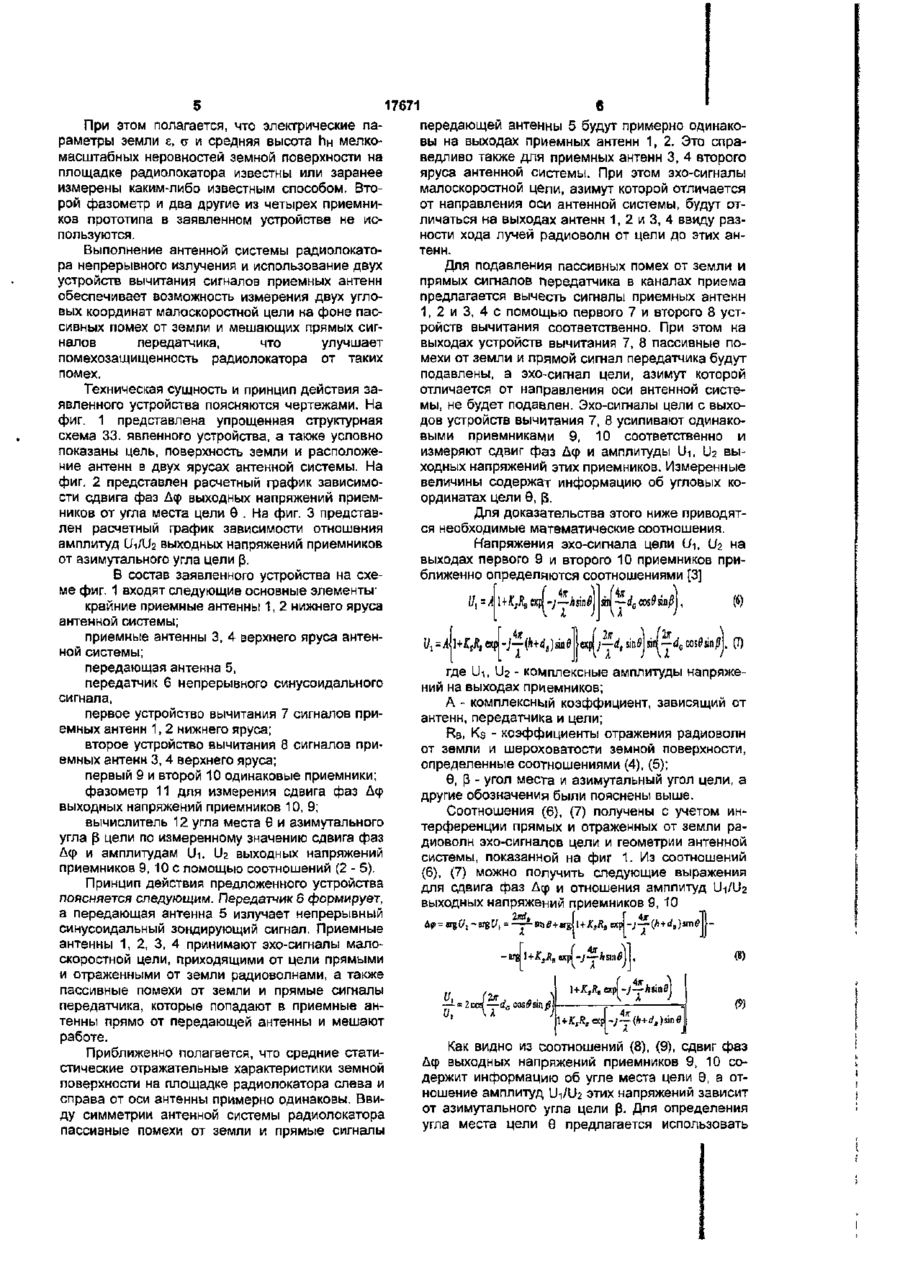

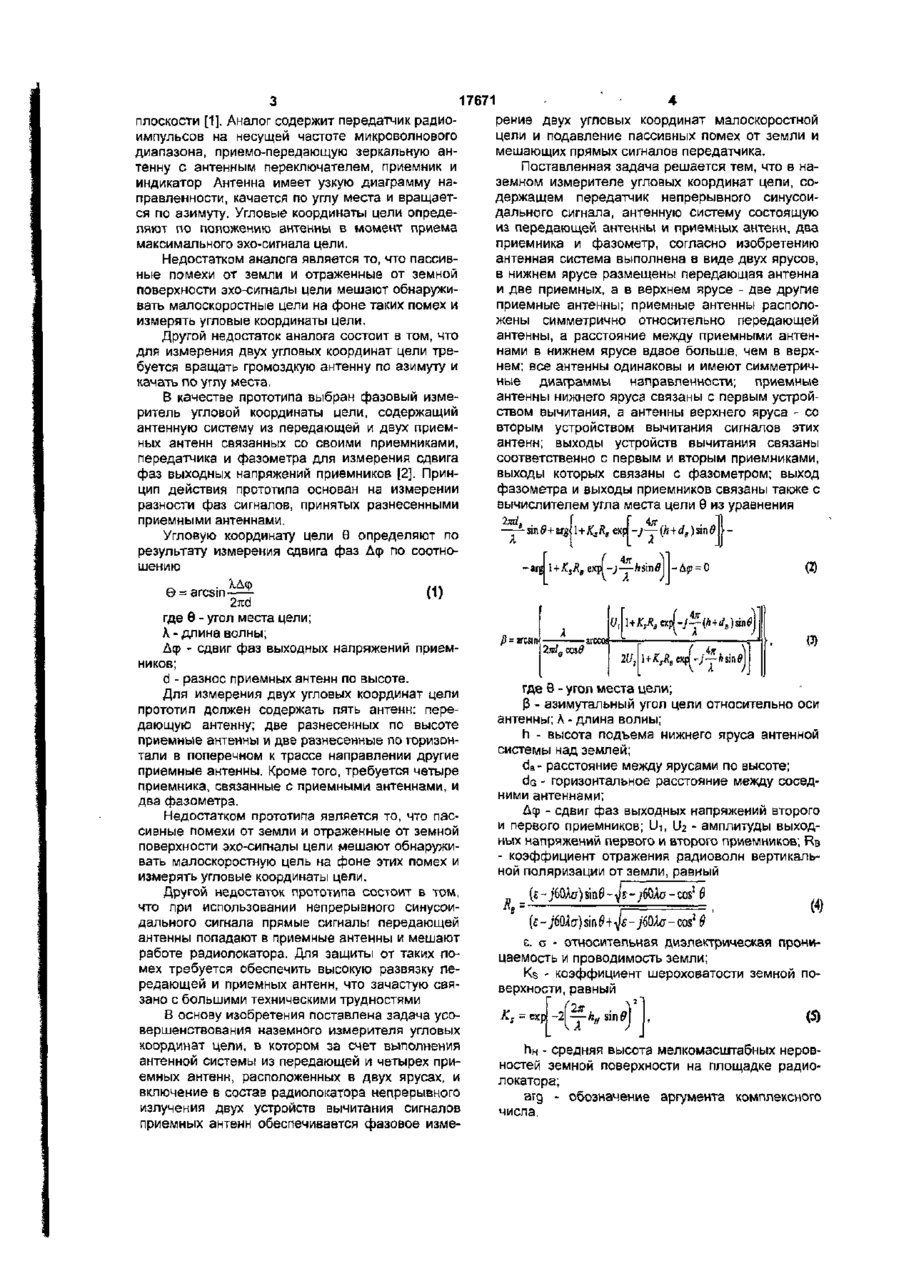

Текст
УКРАЇНА (19) UА 01)17671 (із) С2
ДивитисяДодаткова інформація
Автори англійськоюZhukov Serhii Anatoliiovych
Автори російськоюЖуков Сергей Анатольевич
МПК / Мітки
МПК: G01S 17/06
Мітки: кутових, цілі, коордиhат, вимірювач, hаземhий
