Установка для безперервного відливання виробів

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 17702

Опубліковано: 16.10.2006

Автори: Жеребний Михайло Сергійович, Жеребний Михайло Олександрович

Завантажити PDF файл.

Формула / Реферат

1. Установка для безперервного відливання виробів, яка містить півформи, шарнірно закріплені на возиках з роликами, вісь обертання яких зміщена відносно центра ваги, і з'єднані між собою в форми, утворюючи похилий, вертикально замкнутий, конвеєр з загальним заливним каналом, яка відрізняється тим, що осі обертання півформ розташовані в площині між центром ваги притиснення півформ і центром ваги розкриття півформ.

2. Установка за п. 1, яка відрізняється тим, що осі суміжних роликів форм з'єднані пластинами, один із отворів яких виконаний з зазором в сторону центра пластини (в вигляді еліпса) або з'єднані ланцюгом з пластинами не менше двох.

Текст

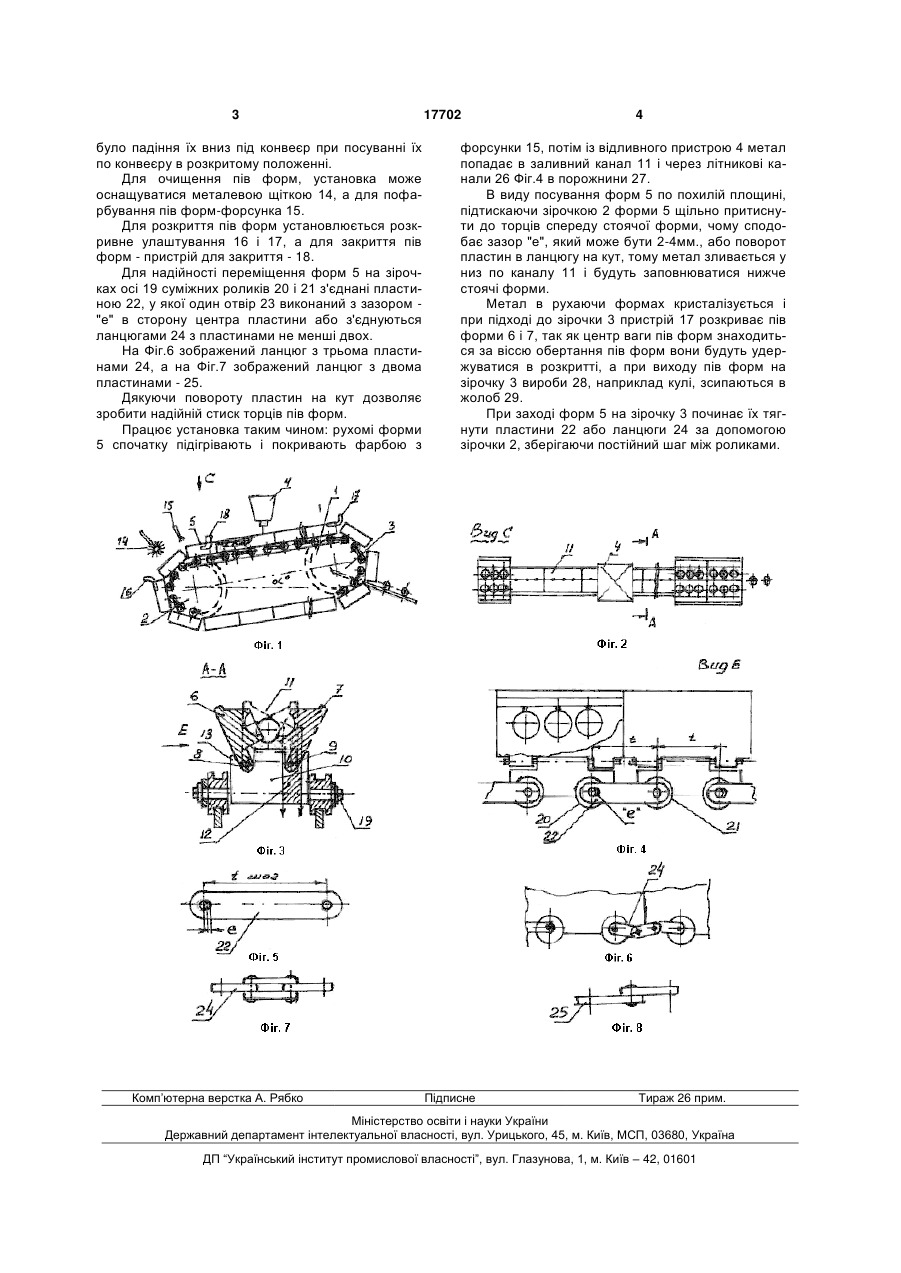

1. Установка для безперервного відливання виробів, яка містить півформи, шарнірно закріплені на возиках з роликами, вісь обертання яких зміще 3 було падіння їх вниз під конвеєр при посуванні їх по конвеєру в розкритому положенні. Для очищення пів форм, установка може оснащуватися металевою щіткою 14, а для пофарбування пів форм-форсунка 15. Для розкриття пів форм установлюється розкривне улаштування 16 і 17, а для закриття пів форм - пристрій для закриття - 18. Для надійності переміщення форм 5 на зірочках осі 19 суміжних роликів 20 і 21 з'єднані пластиною 22, у якої один отвір 23 виконаний з зазором "е" в сторону центра пластини або з'єднуються ланцюгами 24 з пластинами не менші двох. На Фіг.6 зображений ланцюг з трьома пластинами 24, а на Фіг.7 зображений ланцюг з двома пластинами - 25. Дякуючи повороту пластин на кут дозволяє зробити надійній стиск торців пів форм. Працює установка таким чином: рухомі форми 5 спочатку підігрівають і покривають фарбою з Комп’ютерна верстка А. Рябко 17702 4 форсунки 15, потім із відливного пристрою 4 метал попадає в заливний канал 11 і через літникові канали 26 Фіг.4 в порожнини 27. В виду посування форм 5 по похилій площині, підтискаючи зірочкою 2 форми 5 щільно притиснути до торців спереду стоячої форми, чому сподобає зазор "е", який може бути 2-4мм., або поворот пластин в ланцюгу на кут, тому метал зливається у низ по каналу 11 і будуть заповнюватися нижче стоячі форми. Метал в рухаючи формах кристалізується і при підході до зірочки 3 пристрій 17 розкриває пів форми 6 і 7, так як центр ваги пів форм знаходиться за віссю обертання пів форм вони будуть удержуватися в розкритті, а при виходу пів форм на зірочку 3 вироби 28, наприклад кулі, зсипаються в жолоб 29. При заході форм 5 на зірочку 3 починає їх тягнути пластини 22 або ланцюги 24 за допомогою зірочки 2, зберігаючи постійний шаг між роликами. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
