Коричнева склокристалічна полива

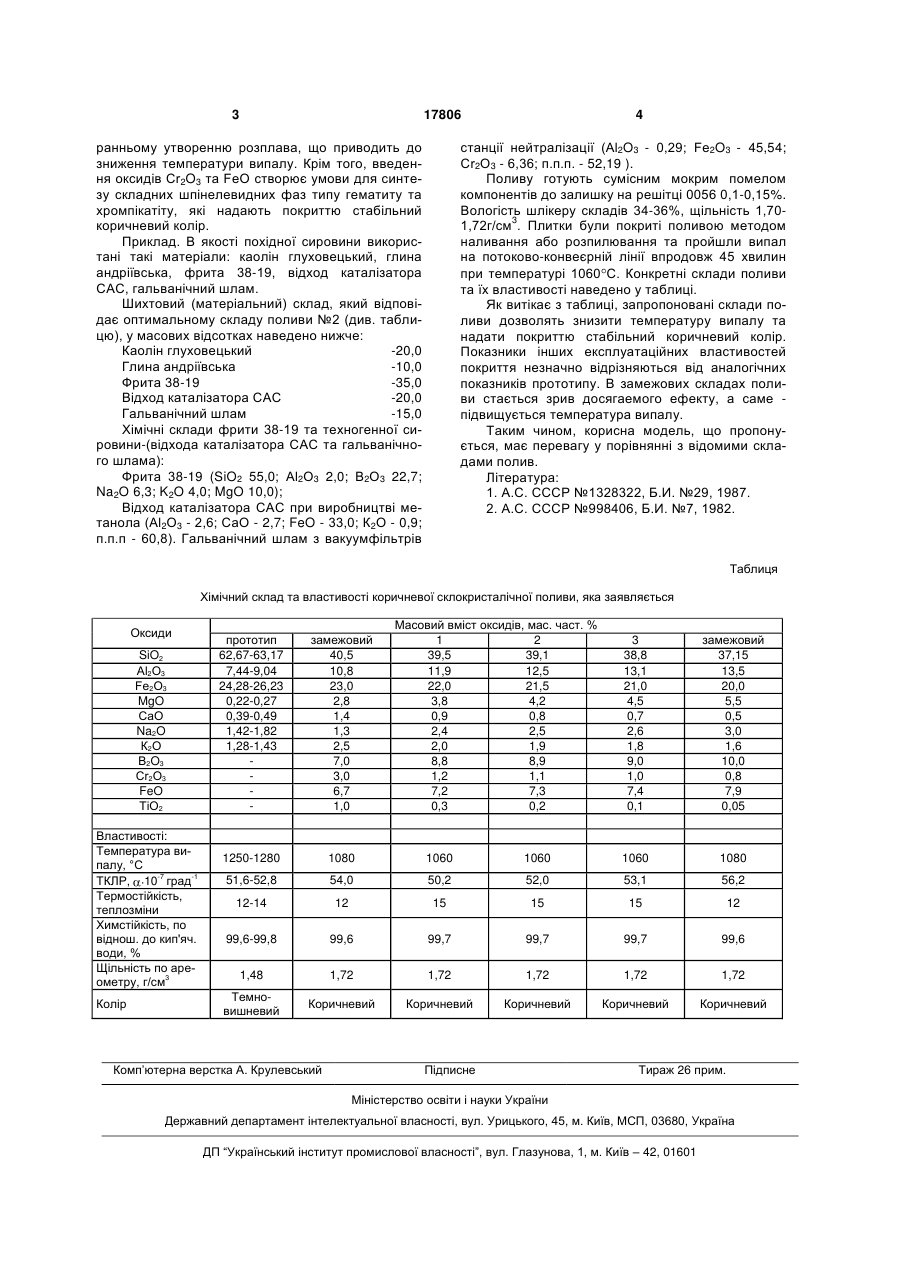

Коричнева склокристалічна полива, що містить SiO2, Аl2О3, Fе2О3, MgO, CaO, Na2O, К2О, яка відрізняється тим, що вона додатково містить 3 17806 ранньому утворенню розплава, що приводить до зниження температури випалу. Крім того, введення оксидів Сr2O3 та FeO створює умови для синтезу складних шпінелевидних фаз типу гематиту та хромпікатіту, які надають покриттю стабільний коричневий колір. Приклад. В якості похідної сировини використані такі матеріали: каолін глуховецький, глина андріївська, фрита 38-19, відход каталізатора САС, гальванічний шлам. Шихтовий (матеріальний) склад, який відповідає оптимальному складу поливи №2 (див. таблицю), у масових відсотках наведено нижче: Каолін глуховецький -20,0 Глина андріївська -10,0 Фрита 38-19 -35,0 Відход каталізатора САС -20,0 Гальванічний шлам -15,0 Хімічні склади фрити 38-19 та техногенної сировини-(відхода каталізатора САС та гальванічного шлама): Фрита 38-19 (SiO2 55,0; Аl2О3 2,0; В2О3 22,7; Na2O 6,3; K2O 4,0; MgO 10,0); Відход каталізатора САС при виробництві метанола (Аl2О3 - 2,6; СаО - 2,7; FeO - 33,0; К2О - 0,9; п.п.п - 60,8). Гальванічний шлам з вакуумфільтрів 4 станції нейтралізації (Аl2O3 - 0,29; Fе2O3 - 45,54; Сr2О3 - 6,36; п.п.п. - 52,19 ). Поливу готують сумісним мокрим помелом компонентів до залишку на решітці 0056 0,1-0,15%. Вологість шлікеру складів 34-36%, щільність 1,701,72г/см3. Плитки були покриті поливою методом наливання або розпилювання та пройшли випал на потоково-конвеєрній лінії впродовж 45 хвилин при температурі 1060 С. Конкретні склади поливи та їх властивості наведено у таблиці. Як витікає з таблиці, запропоновані склади поливи дозволять знизити температуру випалу та надати покриттю стабільний коричневий колір. Показники інших експлуатаційних властивостей покриття незначно відрізняються від аналогічних показників прототипу. В замежових складах поливи стається зрив досягаемого ефекту, а саме підвищується температура випалу. Таким чином, корисна модель, що пропонується, має перевагу у порівнянні з відомими складами полив. Література: 1. А.С. СССР №1328322, Б.И. №29, 1987. 2. А.С. СССР №998406, Б.И. №7, 1982. Таблиця Хімічний склад та властивості коричневої склокристалічної поливи, яка заявляється Оксиди Властивості: Температура випалу, °С -7 -1 ТКЛР, 10 град Термостійкість, теплозміни Химстійкість, по віднош. до кип'яч. води, % Щільність по аре3 ометру, г/см 3 38,8 13,1 21,0 4,5 0,7 2,6 1,8 9,0 1,0 7,4 0,1 замежовий 37,15 13,5 20,0 5,5 0,5 3,0 1,6 10,0 0,8 7,9 0,05 1060 1060 1080 50,2 52,0 53,1 56,2 12 15 15 15 12 99,6-99,8 99,6 99,7 99,7 99,7 99,6 1,48 1,72 1,72 1,72 1,72 1,72 Темновишневий SiO2 Аl2О3 Fе2О3 MgO СаО Na2O К2О В2O3 Сr2О3 FeO ТiO2 Колір Масовий вміст оксидів, мас. част. % 1 2 39,5 39,1 11,9 12,5 22,0 21,5 3,8 4,2 0,9 0,8 2,4 2,5 2,0 1,9 8,8 8,9 1,2 1,1 7,2 7,3 0,3 0,2 прототип 62,67-63,17 7,44-9,04 24,28-26,23 0,22-0,27 0,39-0,49 1,42-1,82 1,28-1,43 замежовий 40,5 10,8 23,0 2,8 1,4 1,3 2,5 7,0 3,0 6,7 1,0 1250-1280 1080 1060 51,6-52,8 54,0 12-14 Коричневий Коричневий Коричневий Коричневий Коричневий Комп’ютерна верстка А. Крулевський Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
