Полива

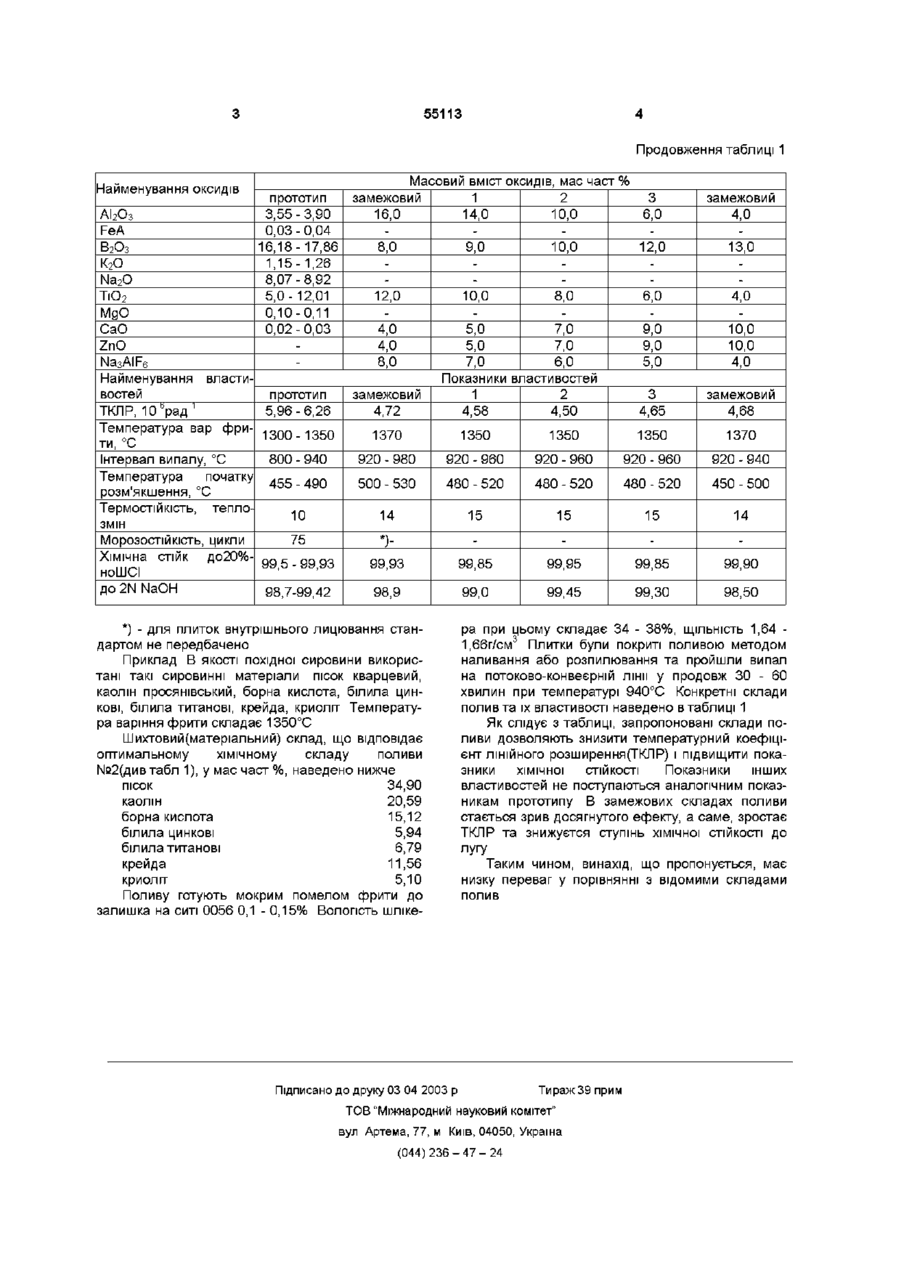

Полива, що містить S1O2, АІ2Оз, B2O3, ТЮ2, СаО, яка відрізняється тим, що вона додатково містить Na3AIF6 та ZnO при такому співвідношенні компонентів, мас % SiO2 50,0 - 53,0, АІ2О3 6,0 14,0, В2О3 9,0 - 12,0, ТЮ2 6,0 - 10,0, СаО 5,0 - 9,0, ZnO 5,0-9,0, Na3AIF6 5,0 - 7,0 Технічний результат даного винаходу забезпечується тим, що, на відміну від відомої поливи, яка містить в своєму хімічному складі оксиди SiO2, АІ2О3, Fe2O3, В2О3, К2О, Na2O, MgO, СаО, ТЮ2, полива, що пропонується, містить Na3AIF6 та ZnO при такому співвідношенні компонентів, мас част % SiO2 50,0 - 53,0, АІ2О3 6,0 - 14,0, В2О3 9,0 - 12,0, ТЮ2 6,0 - 10,0, СаО 5,0 - 9,0, ZnO 5,0 9,0Na 3 AIF 6 4,0-6,0 Наведені компоненти у такому співвідношенні, яке заявляється, для виготовлення поливи не використовувались, що свідчить про ВІДПОВІДНІСТЬ запропонованого рішення критерію "винахідницький рівень" Позитивний ефект цього рішення пояснюється нижче Введення криоліта до складу безлужного титанвміщуючого поливного скла сприяє переводу титана з шестерної координації [ТЮє] до четвірної ГГ1О4], завдяки чому створюються умови для формування кристалічної фази перовскіта СаТЮз, що впливає на підвищення білизни покриття Присутність в складі поливи оксида цинка створює умови для стабілізації ТЮ2, який кристалізується у формі анатаза, в зв'язку з чим також зростає білизна покриття, підвищується його хімічна і термічна СТІЙКІСТЬ за умови зниження ТКЛР скломатриці Таблиця 1 ХІМІЧНИЙ склад і властивості поливи-прототипу та запропонованої поливи Найменування оксидів SiO2 прототип 55,97 - 65,80 Масовий вміст оксидів, мас част % замежовий 1 2 3 48,0 50,0 52,0 53,0 замежовий 55,0 Ю Ю 55113 Продовження таблиці 1 Найменування оксидів АІ 2 О 3 FeA В2Оз К2О Na2O ТіО 2 MgO CaO ZnO Na 3 AIF 6 прототип 3,55 - 3,90 0,03 - 0,04 16,18-17,86 1,15-1,26 8,07 - 8,92 5,0-12,01 0,10-0,11 0,02 - 0,03 Найменування властивостей прототип ТКЛР, 10°рад ' 5,96 - 6,26 Температура вар фри1300-1350 ти, °С Інтервал випалу, °С 800 - 940 Температура початку 455 - 490 розм'якшення, °С Термостійкість, теплоЗМІН 10 Морозостійкість, цикли 75 Хімічна стійк до20%99,5 - 99,93 ноШСІ до 2N NaOH 98,7-99,42 Масовий вміст оксидів, мас част % замежовий 1 2 3 16,0 14,0 10,0 6,0 8,0 9,0 12,0 10,0 4,0 4,0 8,0 5,0 5,0 7,0 замежовий 4,0 10,0 12,0 13,0 8,0 7,0 7,0 6,0 6,0 9,0 9,0 5,0 4,0 10,0 10,0 4,0 Показники властивостей замежовий 4,72 1 2 3 4,58 4,50 4,65 замежовий 4,68 1370 1350 1350 1350 1370 920 - 980 920 - 960 920 - 960 920 - 960 920 - 940 500 - 530 480 - 520 480 - 520 480 - 520 450 - 500 14 15 15 15 14 *) 99,93 99,85 99,95 99,85 99,90 98,9 99,0 99,45 99,30 98,50 *) - для плиток внутрішнього лицювання стандартом не передбачено Приклад В якості похідної сировини використані такі сировинні матеріали пісок кварцевий, каолін прося ні вський, борна кислота, білила цинкові, білила титанові, крейда, криоліт Температура варіння фрити складає 1350°С Шихтовий(матеріальний) склад, що відповідає оптимальному хімічному складу поливи №2(дивтабл 1), у мас част %, наведено нижче пісок 34,90 каолін 20,59 борна кислота 15,12 білила цинкові 5,94 білила титанові 6,79 крейда 11,56 криоліт 5,10 Поливу готують мокрим помелом фрити до залишка на ситі 0056 0,1 - 0,15% Вологість шліке ра при цьому складає 34 - 38%, ЩІЛЬНІСТЬ 1,64 1,66г/см3 Плитки були покриті поливою методом наливання або розпилювання та пройшли випал на потоково-конвеєрній лінії у продовж ЗО - 60 хвилин при температурі 940°С Конкретні склади полив та їх властивості наведено в таблиці 1 Як слідує з таблиці, запропоновані склади поливи дозволяють знизити температурний коефіцієнт ЛІНІЙНОГО розширення(ТКЛР) і підвищити показники хімічної СТІЙКОСТІ Показники інших властивостей не поступаються аналогічним показникам прототипу В замежових складах поливи стається зрив досягнутого ефекту, а саме, зростає ТКЛР та знижуєтся ступінь хімічної СТІЙКОСТІ ДО лугу Таким чином, винахід, що пропонується, має низку переваг у порівнянні з відомими складами полив Підписано до друку 03 04 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
