Полива

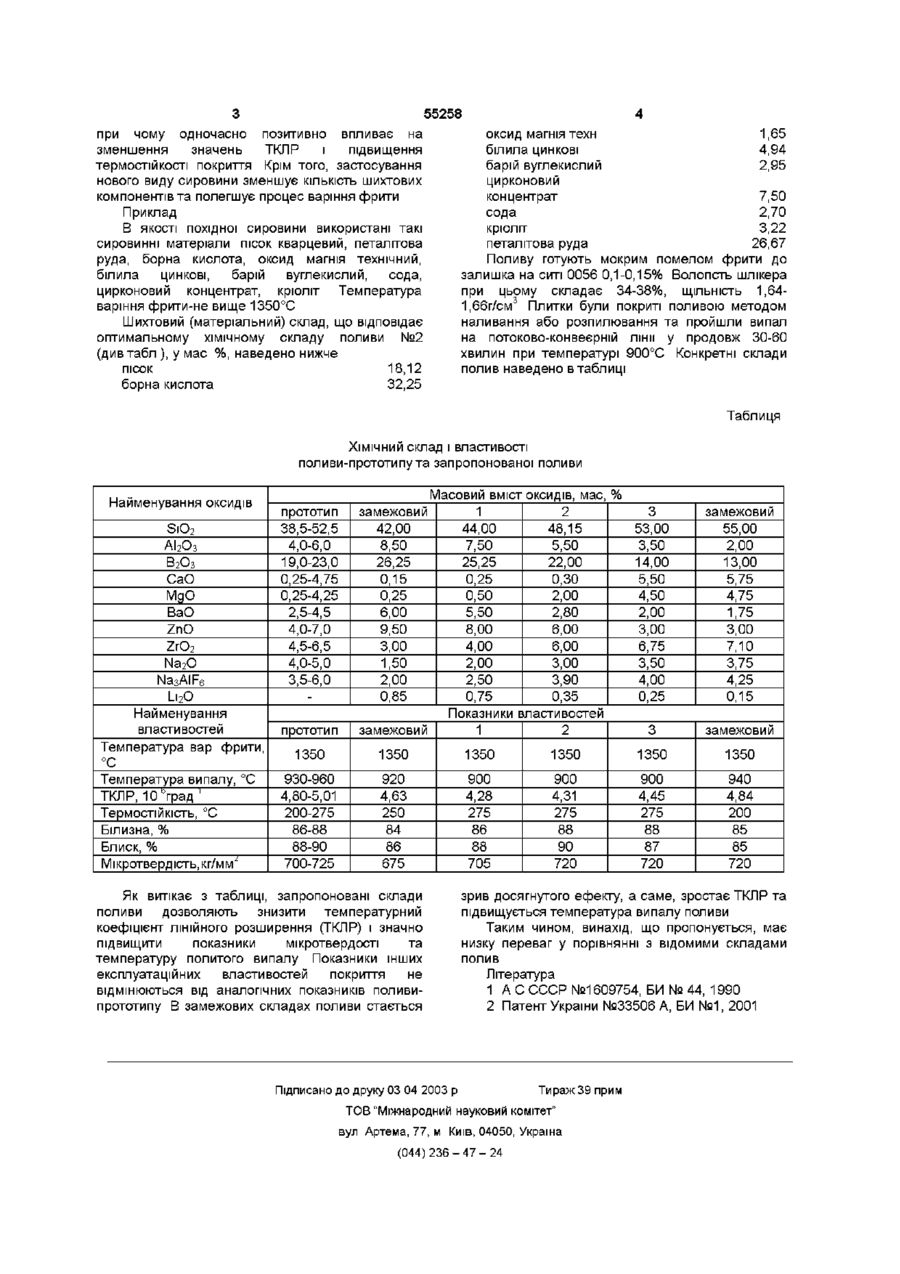

Полива, що включає оксиди S1O2 АІ2Оз Ва2Оз BaO, CaO, ZnO, ZrO2, Na3AIF6, Na2O, MgO, яка відрізняється тим, що вона додатково містить L2O при наступному співвідношенні компонентів, мас % SiO2 44,0-53,0 АІ2О3 3,5-7,5 Ва 2 О 3 14,0-25,25 MgO 0,5-4,5 CaO 0,25-5,5 ZnO 3,0-8,0 BaO 2,0 - 5,5 ZrO2 4,0 - 6,75 Na3AIF6 2,5-4,0 Na2O 2,0-3,5 Li2O 0,25-0,75 Винахід, що пропонується, відноситься до складів полив у керамічній промисловості і може бути використаний для одержання полив'яних лицювальних та фасадних плиток на потоковоконвеєрних ЛІНІЯХ швидкісного випалу Відомий склад поливи, який містить, мас % SiO2 - 37,2-40,7, АІ2О3 - 5,0-6,8, В 2 О 3 - 19,5-20,3, ZnO - 4,3-6,0, BaO - 4,5-7,5, СаО - 4,7-5,2, MgO 2,1-3,8, ZrO2 - 4,8-6,0, Na2O - 5,0-5,8, Na3AIF6 -5,96,2 [1] Але ця полива у своїх властивостях має підвищені значення температурного коефіцієнту ЛІНІЙНОГО розширення (ТКЛР), а саме (6,576,67) 10 6 град 1 Найбільш близькою до поливи, яка заявляється, за складом та досягнутим ефектом є така, що містить, мас % SiO2 - 38,5-52,5, АІ2Оз 4,0-6,0, В2О3 - 19,0-23,0, ZnO - 4,5-6,5, BaO - 2,55,0, СаО -0,25-4,75, MgO - 0,25-4,25, Na2O - 4,0-5,0 ZrO2 - 4,5-6,5, Na3AIF6 -3,5-6,0 [2] Недоліком даної поливи-прототипу є передусім підвищена температура випалу виробів з поливним покриттям (930-960°С), що обмежує область застосування даної поливи на керамічних підкладинках заводів України Задачею винаходу є створення поливи, яка дозволила би знизити температурний коефіцієнт ЛІНІЙНОГО розширення поливи та знизити температуру политого випалу Поставлена задача вирішується тим, що, полива, яка містить в своєму хімічному складі оксиди SiO2, АІ2О3, В2О3, BaO, CaO, ZnO, ZrO2, Na3AIF6, Na2O, MgO Згідно З винаходом, містить І_і2О при такому співвідношенні компонентів, мас % SiO2-44,0-53,0, АІ2О3-3,5-7,5, В2О3-14,0-25,25, МдО-0,5-4,5, СаО0,25-5,5, ZnO-3,0-8,0, BaO-2,0-5,5, ZrO2-4,0-6,75, Na3AIF6-2,5-4,0, Na2O-2,0-3,5, Li2O-0,25-0,75 Позитивний ефект цього рішення пояснюється нижче ВІДОМО, ЩО В традиційних складах фритованих полив одночасне зниження значень ТКЛР та температури розплавлення фрити є взаємовиключаючими процесами, зважаючи на оксидний склад поливного скла В складі поливи, який пропонується, одночасне зниження показників коефіцієнту ЛІНІЙНОГО розширення та температури политого випалу досягнуто завдяки присутності у хімічному складі поливи двох лужних оксидів - натрію та ЛІТІЮ, ЩО створює полілужний ефект у розплаві Вплив цього ефекту виявляється у зниженні в'язкості розплаву, та полегшеній розтікаємості його, що дає змогу зменшити температуру политого випалу Цей ефект здійснюється завдяки використанню у шихтовому складі поливи нового виду сировини петалітової руди Полоховського родовища Кіровоградської області, - яка містить у своєму складі унікальне співвідношення оксидів-плавнів, сприяє створенню склофази із зниженим ТКЛР, 00 ю ю ю 55258 при чому одночасно позитивно впливає на зменшення значень ТКЛР і підвищення термостійкості покриття Крім того, застосування нового виду сировини зменшує КІЛЬКІСТЬ шихтових компонентів та полегшує процес варіння фрити Приклад В якості похідної сировини використані такі сировинні матеріали пісок кварцевий, петалітова руда, борна кислота, оксид магнія технічний, білила цинкові, барій вуглекислий, сода, цирконовий концентрат, кріоліт Температура варіння фрити-не вище 1350°С Шихтовий (матеріальний) склад, що відповідає оптимальному хімічному складу поливи №2 (дивтабл ), у мас %, наведено нижче пісок 18,12 борна кислота 32,25 оксид магнія техн 1.,65 4.,94 білила цинкові 2,,95 барій вуглекислий цирконовий 7.,50 концентрат сода 2.,70 кріоліт 3.,22 петалітова руда 26. .67 Поливу готують мокрим помелом фрити до залишка на ситі 0056 0,1-0,15% Вологість шлікера при цьому складає 34-38%, ЩІЛЬНІСТЬ 1,641,66г/см3 Плитки були покриті поливою методом наливання або розпилювання та пройшли випал на потоково-конвеєрній лінії у продовж 30-60 хвилин при температурі 900°С Конкретні склади полив наведено в таблиці Таблиця ХІМІЧНИЙ склад і властивості поливи-прототипута запропонованої поливи Найменування оксидів SiO2 АІ2Оз В2О3 СаО МдО ВаО ZnO ZrO2 Na2O Na3AIF6 Li2O Найменування властивостей Температура вар фрити, °С Температура випалу, °С ТКЛР, 10°град ' Термостійкість, °С Білизна, % Блиск, % Мікротвердість, кг/мм^ прототип 38,5-52,5 4,0-6,0 19,0-23,0 0,25-4,75 0,25-4,25 2,5-4,5 4,0-7,0 4,5-6,5 4,0-5,0 3,5-6,0 прототип Масовий вміст оксидів, мас, % 1 2 3 44,00 48,15 53,00 7,50 5,50 3,50 25,25 22,00 14,00 0,25 0,30 5,50 0,50 2,00 4,50 5,50 2,80 2,00 8,00 6,00 3,00 4,00 6,00 6,75 2,00 3,00 3,50 2,50 3,90 4,00 0,75 0,35 0,25 Показники властивостей замежовий 1 2 3 замежовий 42,00 8,50 26,25 0,15 0,25 6,00 9,50 3,00 1,50 2,00 0,85 замежовий 55,00 2,00 13,00 5,75 4,75 1,75 3,00 7,10 3,75 4,25 0,15 замежовий 1350 1350 1350 1350 1350 1350 930-960 4,80-5,01 200-275 86-88 88-90 700-725 920 4,63 250 84 86 675 900 4,28 275 86 88 705 900 4,31 275 88 90 720 900 4,45 275 88 87 720 940 4,84 200 85 85 720 Як витікає з таблиці, запропоновані склади поливи дозволяють знизити температурний коефіцієнт ЛІНІЙНОГО розширення (ТКЛР) і значно підвищити показники мікротвердості та температуру политого випалу Показники інших експлуатаційних властивостей покриття не ВІДМІНЮЮТЬСЯ від аналогічних показників поливипрототипу В замежових складах поливи стається зрив досягнутого ефекту, а саме, зростає ТКЛР та підвищується температура випалу поливи Таким чином, винахід, що пропонується, має низку переваг у порівнянні з відомими складами полив Література 1 А С СССР №1609754, БИ №44, 1990 2 Патент України №33506 А, БИ №1, 2001 Підписано до друку 03 04 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
