Підбирач продуктів врожаю з землі

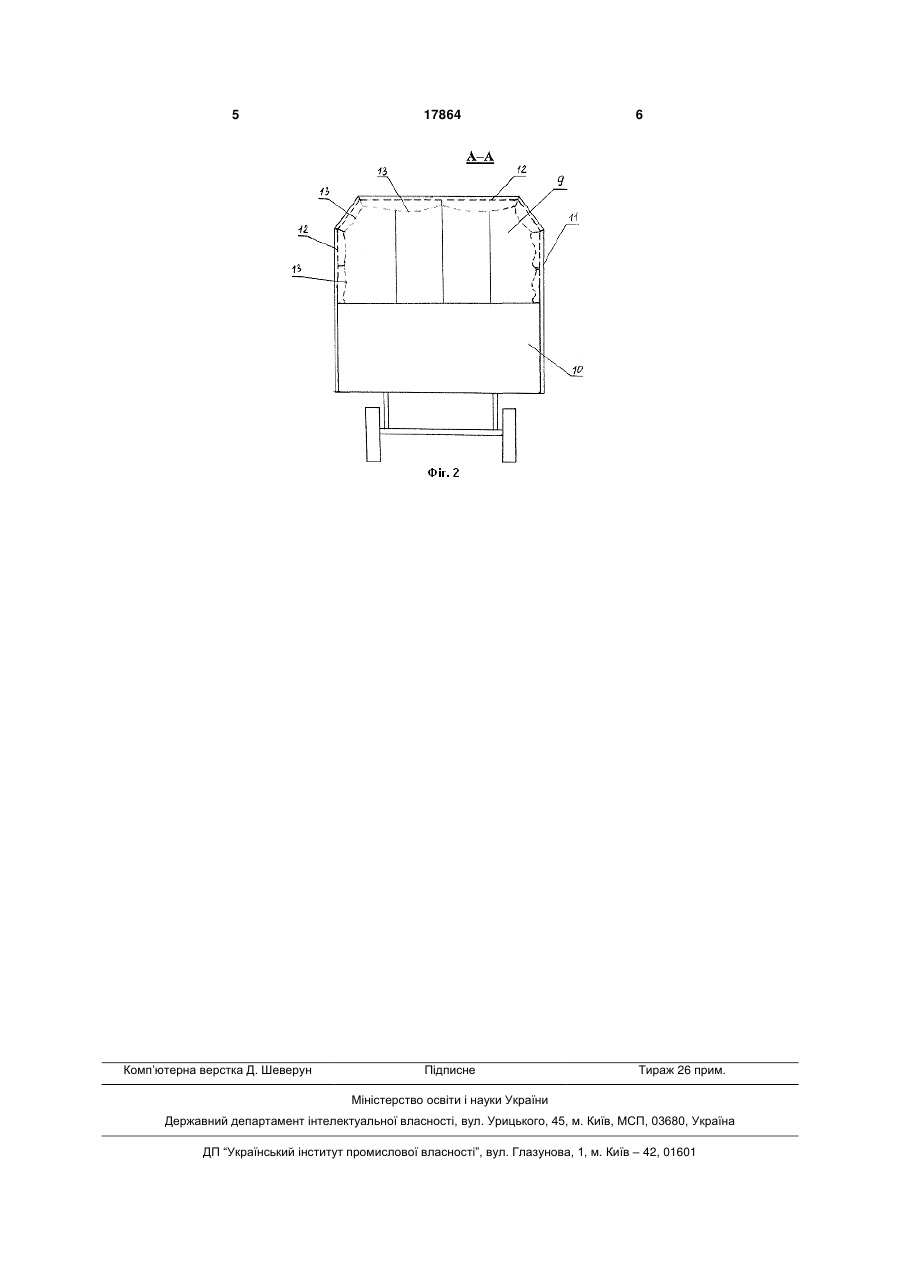

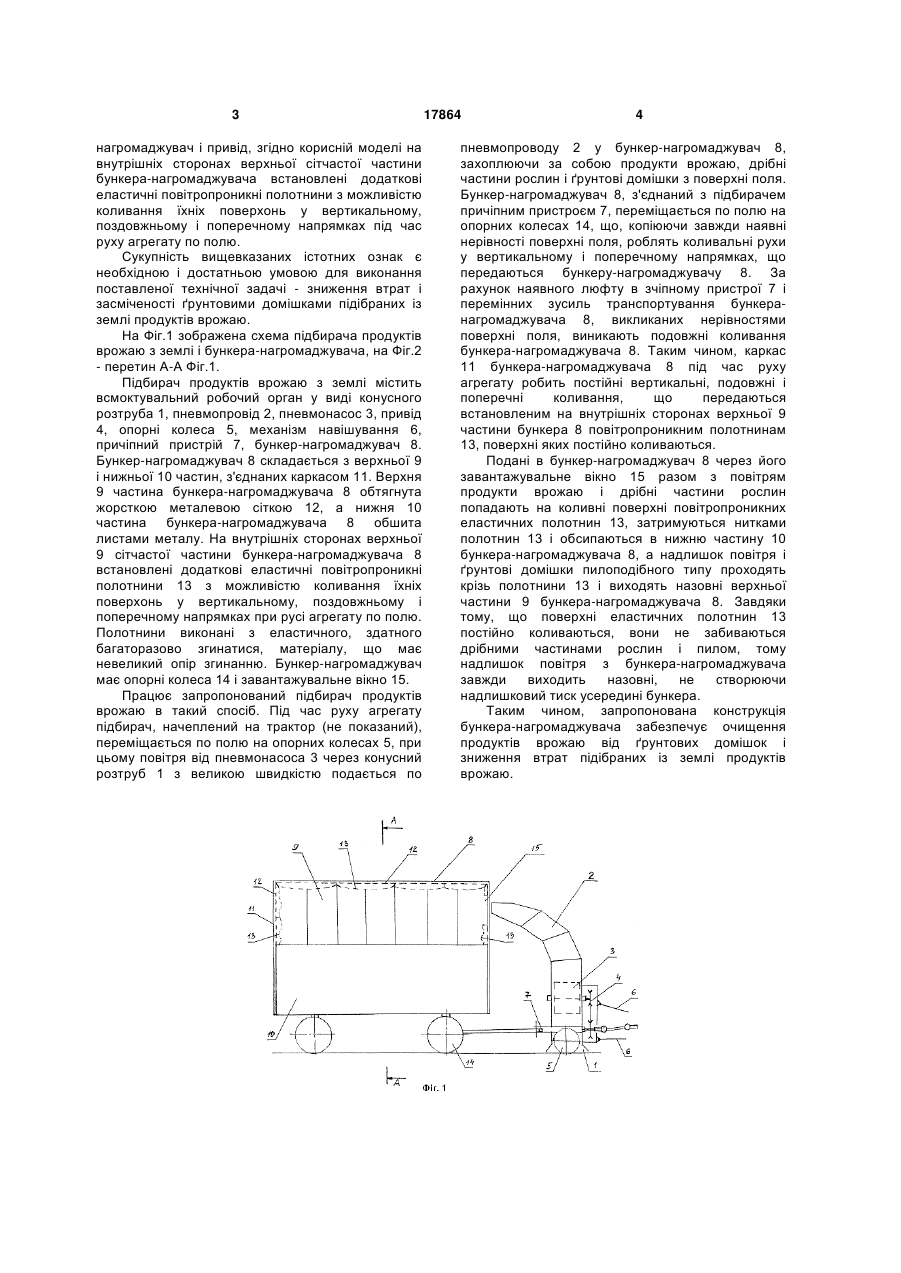

Підбирач продуктів врожаю з землі, що містить всмоктувальний робочий орган у вигляді 3 нагромаджувач і привід, згідно корисній моделі на внутрішніх сторонах верхньої сітчастої частини бункера-нагромаджувача встановлені додаткові еластичні повітропроникні полотнини з можливістю коливання їхніх поверхонь у вертикальному, поздовжньому і поперечному напрямках під час руху агрегату по полю. Сукупність вищевказаних істотних ознак є необхідною і достатньою умовою для виконання поставленої технічної задачі - зниження втрат і засміченості ґрунтовими домішками підібраних із землі продуктів врожаю. На Фіг.1 зображена схема підбирача продуктів врожаю з землі і бункера-нагромаджувача, на Фіг.2 - перетин А-А Фіг.1. Підбирач продуктів врожаю з землі містить всмоктувальний робочий орган у виді конусного розтруба 1, пневмопровід 2, пневмонасос 3, привід 4, опорні колеса 5, механізм навішування 6, причіпний пристрій 7, бункер-нагромаджувач 8. Бункер-нагромаджувач 8 складається з верхньої 9 і нижньої 10 частин, з'єднаних каркасом 11. Верхня 9 частина бункера-нагромаджувача 8 обтягнута жорсткою металевою сіткою 12, а нижня 10 частина бункера-нагромаджувача 8 обшита листами металу. На внутрішніх сторонах верхньої 9 сітчастої частини бункера-нагромаджувача 8 встановлені додаткові еластичні повітропроникні полотнини 13 з можливістю коливання їхніх поверхонь у вертикальному, поздовжньому і поперечному напрямках при русі агрегату по полю. Полотнини виконані з еластичного, здатного багаторазово згинатися, матеріалу, що має невеликий опір згинанню. Бункер-нагромаджувач має опорні колеса 14 і завантажувальне вікно 15. Працює запропонований підбирач продуктів врожаю в такий спосіб. Під час руху агрегату підбирач, начеплений на трактор (не показаний), переміщається по полю на опорних колесах 5, при цьому повітря від пневмонасоса 3 через конусний розтруб 1 з великою швидкістю подається по 17864 4 пневмопроводу 2 у бункер-нагромаджувач 8, захоплюючи за собою продукти врожаю, дрібні частини рослин і ґрунтові домішки з поверхні поля. Бункер-нагромаджувач 8, з'єднаний з підбирачем причіпним пристроєм 7, переміщається по полю на опорних колесах 14, що, копіюючи завжди наявні нерівності поверхні поля, роблять коливальні рухи у вертикальному і поперечному напрямках, що передаються бункеру-нагромаджувачу 8. За рахунок наявного люфту в зчіпному пристрої 7 і перемінних зусиль транспортування бункеранагромаджувача 8, викликаних нерівностями поверхні поля, виникають подовжні коливання бункера-нагромаджувача 8. Таким чином, каркас 11 бункера-нагромаджувача 8 під час руху агрегату робить постійні вертикальні, подовжні і поперечні коливання, що передаються встановленим на внутрішніх сторонах верхньої 9 частини бункера 8 повітропроникним полотнинам 13, поверхні яких постійно коливаються. Подані в бункер-нагромаджувач 8 через його завантажувальне вікно 15 разом з повітрям продукти врожаю і дрібні частини рослин попадають на коливні поверхні повітропроникних еластичних полотнин 13, затримуються нитками полотнин 13 і обсипаються в нижню частину 10 бункера-нагромаджувача 8, а надлишок повітря і ґрунтові домішки пилоподібного типу проходять крізь полотнини 13 і виходять назовні верхньої частини 9 бункера-нагромаджувача 8. Завдяки тому, що поверхні еластичних полотнин 13 постійно коливаються, вони не забиваються дрібними частинами рослин і пилом, тому надлишок повітря з бункера-нагромаджувача завжди виходить назовні, не створюючи надлишковий тиск усередині бункера. Таким чином, запропонована конструкція бункера-нагромаджувача забезпечує очищення продуктів врожаю від ґрунтових домішок і зниження втрат підібраних із землі продуктів врожаю. 5 Комп’ютерна верстка Д. Шеверун 17864 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
