Гумова суміш на основі бутилкаучуку

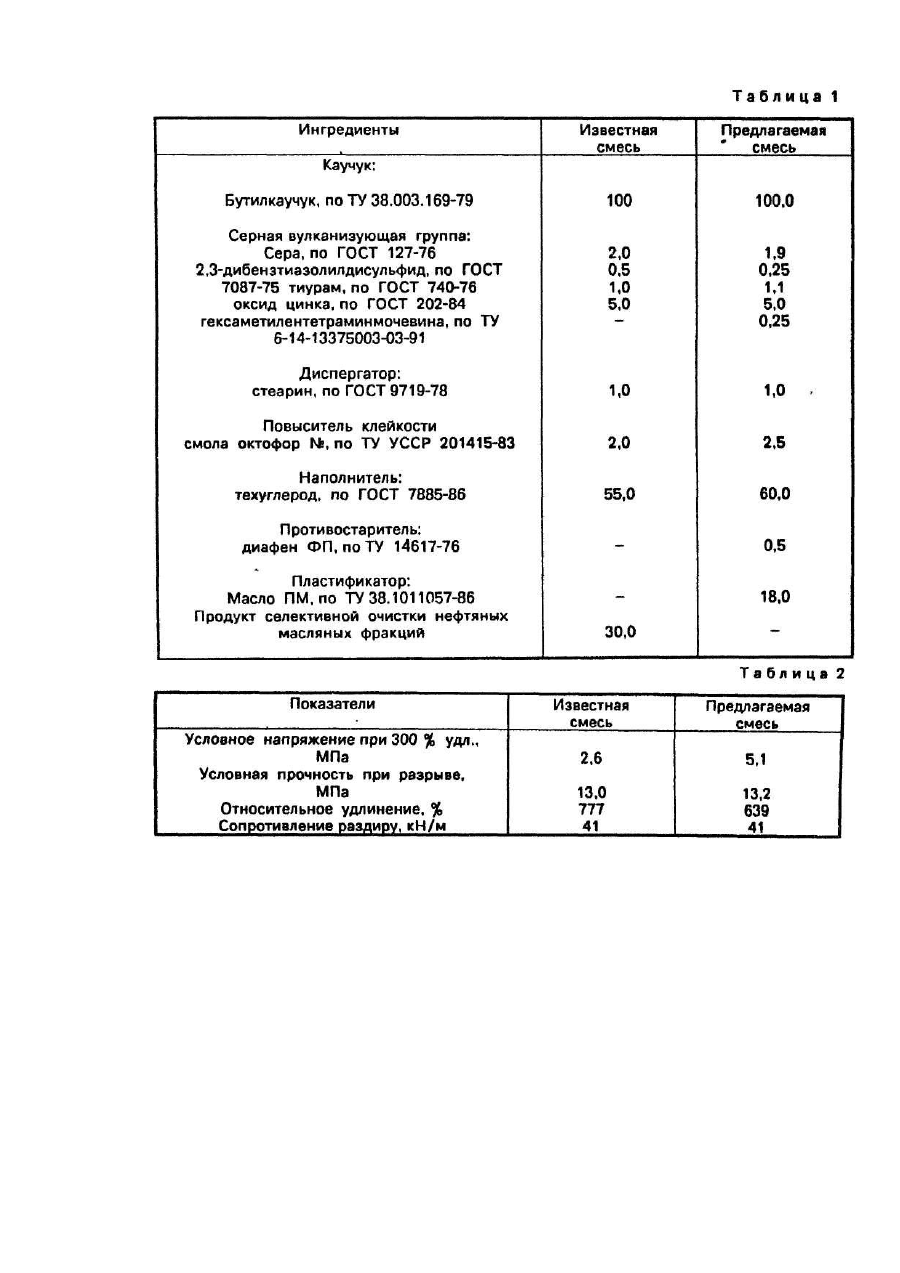

Изобретение относится к резиновым смесям на основе бутилкаучука и может быть использовано в шинной промышленности. Известна резиновая смесь для производства шинных изделий на основе бутилкаучука, содержащая традиционно используемые компоненты и в качестве ускорителя вулканизации 2,2-дибензтиазолилдисульфид (альтакс) в количестве 0,5 мае. ч. на 100 мас. ч. бутилкаучука (авт. св. СССР №1509367, кл. С 08 L 9/00, 23/22, С 08 К 13/02, опубл. 1989.. Недостатком этой резиновой смеси является низкое значение показателя - условное напряжение при заданном удлинении (300% удл.), а также довольно большое количество используемого альтакса - продукта, получаемого окислением 2 -меркаптобензтиэзола нитритом натрия в сернокислой среде (Блох Г. А. Органические ускорители вулканизации каучуков. - М.: Химия, 1964, с. 58). Технология отличается сложностью вследствие многостадийное™, большой длительности и энергоемкости процесса. В основу изобретения поставлена задача разработать резиновую смесь на основе бутил каучука, содержащую комбинацию ускорителей вулканизации, позволяющую улучшить условное напряжение при заданном удлинении (300% удл.) и снизить использование в составе смеси дорогого и труднодоступного ускорителя вулканизации альтакса. Поставленная задача решается тем, что резиновая смесь на основе бутилкаучука, содержащая традиционные компоненты и ускоритель вулканизации - альтакс, согласно изобретению, в качестве последнего дополнительно содержит гексаметилентетраминмочевину при следующем соотношении компонентов, на 100 мас. ч бутилкаучука, мас. ч.: Такая комбинация ускорителей вулканизации в составе резиновой смеси позволяет улучшить условное напряжение при 30% удлинении до 5,1 против 2,6 МПа и при этом снизить на 50% расход альтакса. Гексаметилентетраминмочевина известна в качестве модификатора адгезии, обеспечивающего высокую прочность связи резин с армирующим материалом. В предложенном составе он используется в новом качестве. Использование его в составе менее 0,25 мас. ч. при содержании альтакса 0,26 мас. ч. снижает физикомеханические показатели изделий и для обеспечения соответствия нормативным требованиям необходимо увеличить содержание альтакса, примерно, на 50%. Использование гексаметилентетраминмочевины в составе больше 0,25 мас. ч. существенно не сказывается на улучшении физико-механических показателей. Резиновую смесь готовят обычным способом и вулканизируют при 175°С. Изобретение иллюстрирует пример резиновой смеси, приведенный в табл. 1, и свойства известной и предлагаемой резиновой смеси, приведенные в табл. 2. Испытания резиновой смеси проводились по ГОСТ 270-75.
