Пристрій дистанційного керування електролампами

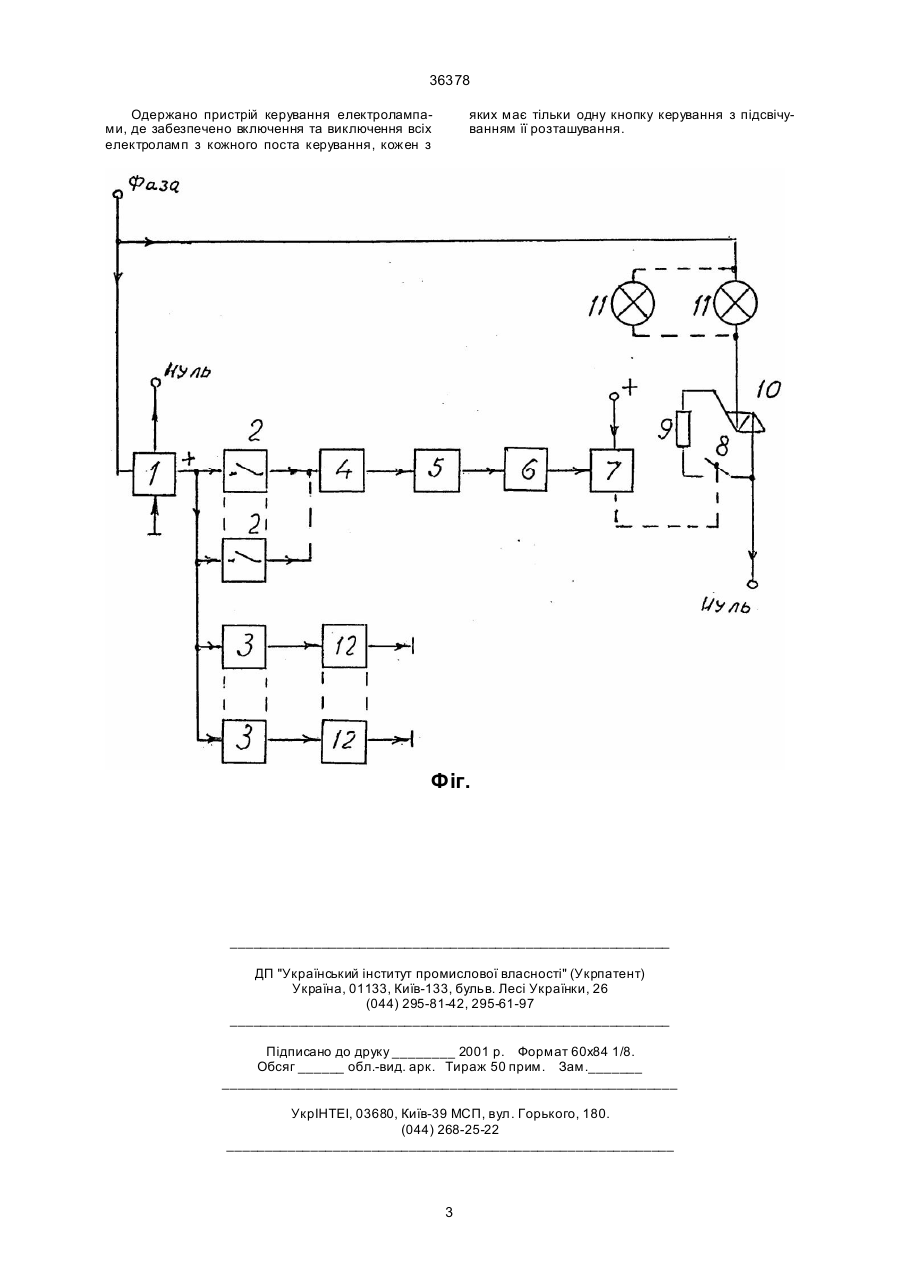

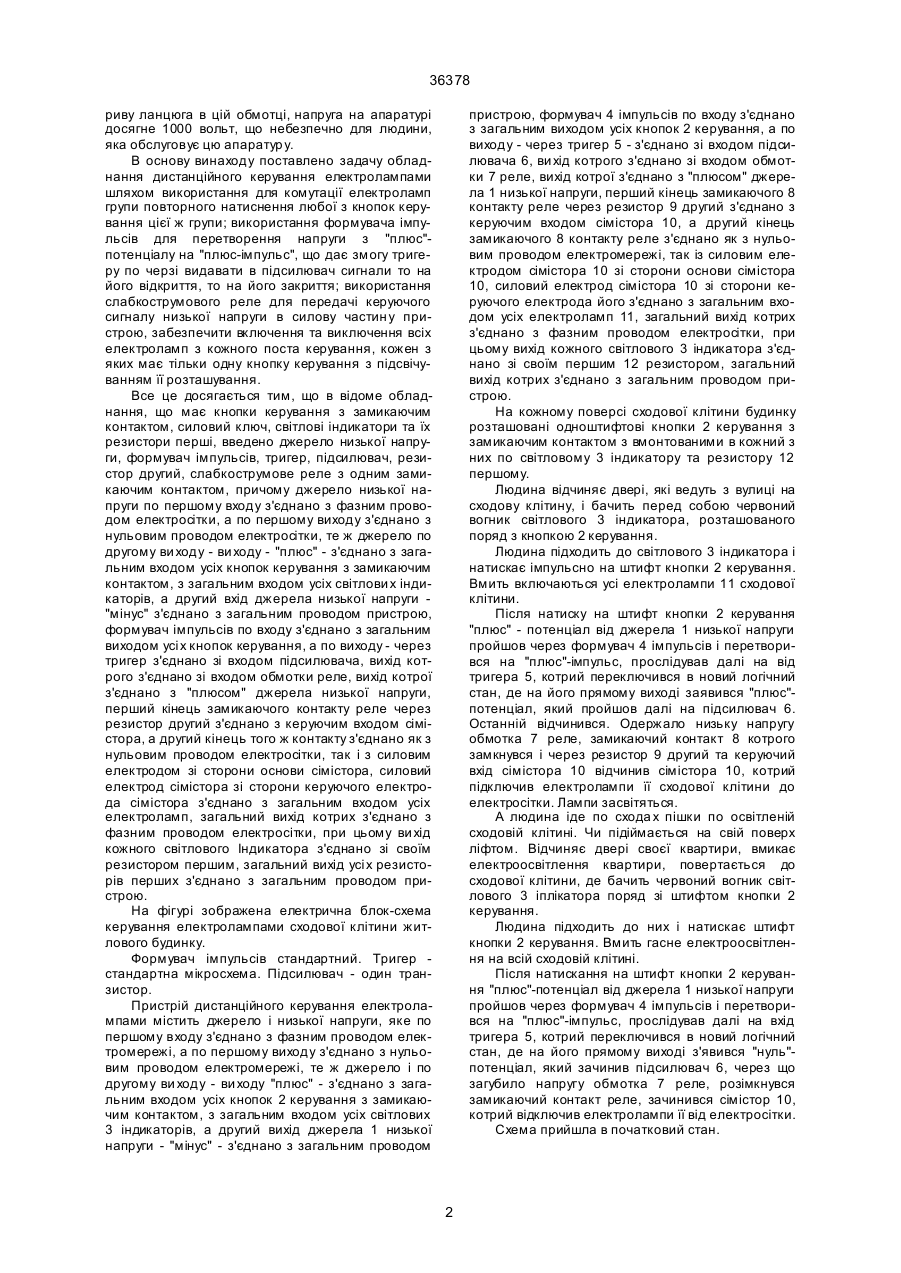

Пристрій дистанційного керування електролампами, що містить кнопки керування з замикаючим контактом, силовий ключ, світлові індикатори та їх перші резистори, який відрізняється тим, що введені джерело низької напруги, формувач імпульсів, тригер, підсилювач, резистор другий, слабкострумове реле та його замикаючий контакт, причому джерело низької напруги по першому входу з'єднано з фазним проводом електросітки, те ж по першому ви ходу з'єднано з нульовим проводом електросітки, те ж джерело по другому виходу виходу "плюс" - з'єднано з загальним входом усіх кнопок керування з замикаючим контактом, з зага 36378 риву ланцюга в цій обмотці, напруга на апаратурі досягне 1000 вольт, що небезпечно для людини, яка обслуговує цю апаратур у. В основу винаходу поставлено задачу обладнання дистанційного керування електролампами шляхом використання для комутації електроламп групи повторного натиснення любої з кнопок керування цієї ж групи; використання формувача імпульсів для перетворення напруги з "плюс"потенціалу на "плюс-імпульс", що дає змогу тригеру по черзі видавати в підсилювач сигнали то на його відкриття, то на його закриття; використання слабкострумового реле для передачі керуючого сигналу низької напруги в силову частин у пристрою, забезпечити включення та виключення всіх електроламп з кожного поста керування, кожен з яких має тільки одну кнопку керування з підсвічуванням її розташування. Все це досягається тим, що в відоме обладнання, що має кнопки керування з замикаючим контактом, силовий ключ, світлові індикатори та їх резистори перші, введено джерело низької напруги, формувач імпульсів, тригер, підсилювач, резистор другий, слабкострумове реле з одним замикаючим контактом, причому джерело низької напруги по першому входу з'єднано з фазним проводом електросітки, а по першому виходу з'єднано з нульовим проводом електросітки, те ж джерело по другому ви ходу - ви ходу - "плюс" - з'єднано з загальним входом усіх кнопок керування з замикаючим контактом, з загальним входом усіх світлови х індикаторів, а другий вхід джерела низької напруги "мінус" з'єднано з загальним проводом пристрою, формувач імпульсів по входу з'єднано з загальним виходом усі х кнопок керування, а по виходу - через тригер з'єднано зі входом підсилювача, вихід котрого з'єднано зі входом обмотки реле, вихід котрої з'єднано з "плюсом" джерела низької напруги, перший кінець замикаючого контакту реле через резистор другий з'єднано з керуючим входом сімістора, а другий кінець того ж контакту з'єднано як з нульовим проводом електросітки, так і з силовим електродом зі сторони основи сімістора, силовий електрод сімістора зі сторони керуючого електрода сімістора з'єднано з загальним входом усіх електроламп, загальний вихід котрих з'єднано з фазним проводом електросітки, при цьому ви хід кожного світлового Індикатора з'єднано зі своїм резистором першим, загальний вихід усі х резисторів перших з'єднано з загальним проводом пристрою. На фігурі зображена електрична блок-схема керування електролампами сходової клітини житлового будинку. Формувач імпульсів стандартний. Тригер стандартна мікросхема. Підсилювач - один транзистор. Пристрій дистанційного керування електролампами містить джерело і низької напруги, яке по першому входу з'єднано з фазним проводом електромережі, а по першому виходу з'єднано з нульовим проводом електромережі, те ж джерело і по другому ви ходу - ви ходу "плюс" - з'єднано з загальним входом усіх кнопок 2 керування з замикаючим контактом, з загальним входом усіх світлових 3 індикаторів, а другий вихід джерела 1 низької напруги - "мінус" - з'єднано з загальним проводом пристрою, формувач 4 імпульсів по входу з'єднано з загальним виходом усіх кнопок 2 керування, а по виходу - через тригер 5 - з'єднано зі входом підсилювача 6, ви хід котрого з'єднано зі входом обмотки 7 реле, вихід котрої з'єднано з "плюсом" джерела 1 низької напруги, перший кінець замикаючого 8 контакту реле через резистор 9 другий з'єднано з керуючим входом сімістора 10, а другий кінець замикаючого 8 контакту реле з'єднано як з нульовим проводом електромережі, так із силовим електродом сімістора 10 зі сторони основи сімістора 10, силовий електрод сімістора 10 зі сторони керуючого електрода його з'єднано з загальним входом усіх електроламп 11, загальний вихід котрих з'єднано з фазним проводом електросітки, при цьому вихід кожного світлового 3 індикатора з'єднано зі своїм першим 12 резистором, загальний вихід котрих з'єднано з загальним проводом пристрою. На кожному поверсі сходової клітини будинку розташовані одноштифтові кнопки 2 керування з замикаючим контактом з вмонтованими в кожний з них по світловому 3 індикатору та резистору 12 першому. Людина відчиняє двері, які ведуть з вулиці на сходову клітину, і бачить перед собою червоний вогник світлового 3 індикатора, розташованого поряд з кнопкою 2 керування. Людина підходить до світлового 3 індикатора і натискає імпульсно на штифт кнопки 2 керування. Вмить включаються усі електролампи 11 сходової клітини. Після натиску на штифт кнопки 2 керування "плюс" - потенціал від джерела 1 низької напруги пройшов через формувач 4 імпульсів і перетворився на "плюс"-імпульс, прослідував далі на від тригера 5, котрий переключився в новий логічний стан, де на його прямому виході заявився "плюс''потенціал, який пройшов далі на підсилювач 6. Останній відчинився. Одержало низьку напругу обмотка 7 реле, замикаючий контакт 8 котрого замкнувся і через резистор 9 другий та керуючий вхід сімістора 10 відчинив сімістора 10, котрий підключив електролампи її сходової клітини до електросітки. Лампи засвітяться. А людина іде по схода х пішки по освітленій сходовій клітині. Чи підіймається на свій поверх ліфтом. Відчиняє двері своєї квартири, вмикає електроосвітлення квартири, повертається до сходової клітини, де бачить червоний вогник світлового 3 іплікатора поряд зі штифтом кнопки 2 керування. Людина підходить до них і натискає штифт кнопки 2 керування. Вмить гасне електроосвітлення на всій сходовій клітині. Після натискання на штифт кнопки 2 керування "плюс''-потенціал від джерела 1 низької напруги пройшов через формувач 4 імпульсів і перетворився на "плюс''-імпульс, прослідував далі на вхід тригера 5, котрий переключився в новий логічний стан, де на його прямому виході з'явився "нуль''потенціал, який зачинив підсилювач 6, через що загубило напругу обмотка 7 реле, розімкнувся замикаючий контакт реле, зачинився сімістор 10, котрий відключив електролампи її від електросітки. Схема прийшла в початковий стан. 2 36378 Одержано пристрій керування електролампами, де забезпечено включення та виключення всіх електроламп з кожного поста керування, кожен з яких має тільки одну кнопку керування з підсвічуванням її розташування. Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
